КТ пяточных костей: Комплексный клинический обзор

Компьютерная томография (КТ) пяточных костей является ключевым методом лучевой диагностики, предоставляющим исчерпывающую информацию об анатомической структуре, травматических повреждениях и патологических процессах в одной из самых сложных и функционально значимых костей стопы. Пяточная кость, принимая на себя основную нагрузку при ходьбе и беге, подвержена высокоэнергетическим травмам, последствия которых могут привести к длительной нетрудоспособности и хроническому болевому синдрому. В данном обзоре мы подробно рассмотрим все аспекты КТ-диагностики патологий пяточной кости, от анатомических основ до тонкостей интерпретации изображений и клинических рекомендаций.

1. Строение и описание пяточной кости (Calcaneus)

Понимание сложной трехмерной анатомии пяточной кости является фундаментом для правильной интерпретации КТ-изображений. Это самая крупная кость предплюсны, имеющая неправильную кубовидную форму.

Макроанатомия и ключевые структуры

Пяточная кость состоит из тела (corpus calcanei) и бугра (tuber calcanei). На ней выделяют шесть поверхностей:

1. Верхняя (дорсальная) поверхность: Несет на себе три суставные фасетки для сочленения с таранной костью: заднюю, среднюю и переднюю. Эти фасетки формируют подтаранный сустав, который играет решающую роль в инверсии и эверсии стопы. Между средней и задней фасетками находится пяточная борозда (sulcus calcanei), которая вместе с аналогичной бороздой таранной кости образует пазуху предплюсны (sinus tarsi).
2. Нижняя (плантарная) поверхность: Имеет шероховатую структуру, к которой крепятся длинная подошвенная связка и мышцы. На задней части расположен пяточный бугор, который имеет медиальный и латеральный отростки — точки начала подошвенного апоневроза.
3. Медиальная поверхность: Наиболее значимой структурой здесь является опора таранной кости (sustentaculum tali) — костный выступ, поддерживающий головку таранной кости и содержащий на своей нижней поверхности борозду для сухожилия длинного сгибателя большого пальца.
4. Латеральная поверхность: Относительно плоская, на ней располагается малоберцовый бугорок (peroneal tubercle), разделяющий сухожилия длинной и короткой малоберцовых мышц.
5. Передняя поверхность: Содержит суставную поверхность для сочленения с кубовидной костью, формируя пяточно-кубовидный сустав (часть сустава Шопара).
6. Задняя поверхность: К ее средней части крепится мощное ахиллово сухожилие.

Биомеханическая роль

Пяточная кость выполняет две основные биомеханические функции: принимает на себя первичный удар при контакте пятки с опорой в цикле ходьбы и действует как короткое плечо рычага для икроножной и камбаловидной мышц, обеспечивая отталкивание. Сохранность ее архитектуры, особенно целостность суставных поверхностей подтаранного сустава и так называемых углов Бёлера и Жиссейна, критически важна для нормальной функции стопы.

2. Что такое КТ пяточных костей?

Компьютерная томография — это метод лучевой диагностики, основанный на использовании рентгеновского излучения и компьютерной обработки данных для получения послойных изображений (срезов) исследуемой области. В отличие от стандартной рентгенографии, которая создает двухмерную суммарную картину, КТ позволяет детально визуализировать костные структуры в трех плоскостях без наложения теней.

Принцип метода и его преимущества

Аппарат КТ (томограф) состоит из гентри (кольцевой части) с рентгеновской трубкой и детекторами, которые вращаются вокруг пациента. Трубка испускает узкий веерный пучок рентгеновских лучей, а детекторы с противоположной стороны регистрируют степень его ослабления при прохождении через ткани. Компьютер анализирует эти данные и реконструирует детальные аксиальные срезы. Современные мультиспиральные компьютерные томографы (МСКТ) позволяют получать данные очень быстро и с высоким разрешением, что дает возможность создавать высококачественные мультипланарные (MPR) и трехмерные (3D) реконструкции.

Сравнительная таблица методов визуализации пяточной кости

3. Показания для проведения компьютерной томографии пяточной кости

Назначение КТ должно быть клинически обоснованным. Согласно клиническим рекомендациям Ассоциации травматологов-ортопедов России, КТ является обязательным методом исследования при подозрении на внутрисуставной перелом пяточной кости.

Травматические повреждения

Это основная и наиболее частая группа показаний.

• Диагностика сложных внутрисуставных переломов: КТ позволяет точно классифицировать перелом (например, по классификации Сандерса), что напрямую влияет на выбор между консервативным и хирургическим лечением.
• Оценка оскольчатых переломов: Визуализация всех костных фрагментов, их размера, формы и смещения.

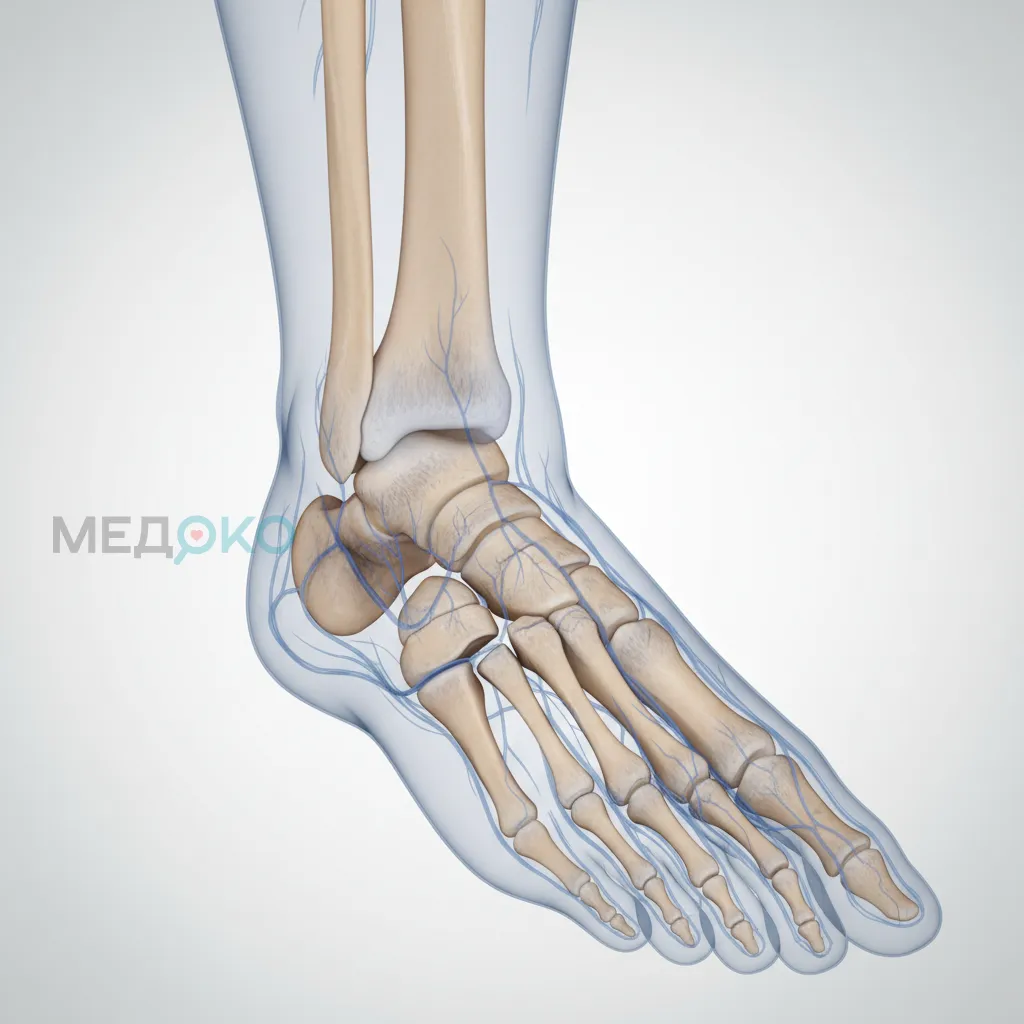

• Предоперационное планирование: 3D-реконструкции помогают хирургу мысленно "собрать" перелом, выбрать оптимальный доступ, тип фиксаторов (пластины, винты) и спланировать ход операции.
• Подозрение на перелом при неоднозначных данных рентгенографии: Иногда на стандартных рентгенограммах линия перелома может быть не видна, особенно без смещения.
• Послеоперационный контроль: Оценка репозиции отломков, правильности стояния металлоконструкций, а также для диагностики замедленной консолидации или формирования ложного сустава.

Нетравматические патологии

• Дегенеративно-дистрофические заболевания: Выраженный артроз подтаранного или пяточно-кубовидного суставов с наличием остеофитов, субхондрального склероза и сужением суставной щели.
• Воспалительные и инфекционные процессы: При подозрении на остеомиелит КТ может выявить костные секвестры, деструкцию кортикального слоя и свищевые ходы. Однако МРТ более чувствительна на ранних стадиях.
• Опухоли и опухолеподобные заболевания: КТ помогает оценить размер, локализацию, характер роста (инфильтративный или экспансивный) и деструкцию кости при первичных (например, аневризмальная костная киста) или метастатических поражениях.
• Тарзальные коалиции: Это врожденное сращение между костями предплюсны. КТ является методом выбора для диагностики костных, хрящевых и фиброзных таранно-пяточных и пяточно-ладьевидных коалиций, которые могут вызывать боль и ограничение движений в стопе, особенно у подростков.
• Аваскулярный некроз: Хотя МРТ является более чувствительным методом, КТ может выявить коллапс суставной поверхности и фрагментацию на поздних стадиях.

4. Противопоказания и ограничения при проведении КТ

Несмотря на высокую информативность, метод имеет ряд противопоказаний.

Абсолютные противопоказания

• Беременность: Рентгеновское излучение обладает тератогенным эффектом и может нанести вред плоду. Исследование проводится только по жизненным показаниям, когда потенциальная польза для матери превышает риск для плода, с использованием средств защиты (просвинцованный фартук на область живота).

Относительные противопоказания и ограничения

• Масса тела пациента, превышающая предел грузоподъемности стола томографа: Обычно ограничение составляет 150–200 кг.
• Детский возраст: Из-за повышенной чувствительности детских тканей к ионизирующему излучению КТ у детей проводится строго по показаниям с использованием низкодозовых протоколов (принцип ALARA - As Low As Reasonably Achievable).
• Клаустрофобия: Обычно не является серьезной проблемой, так как гентри КТ широкое и короткое, а исследование проходит быстро.
• Противопоказания к введению контрастного вещества (если оно планируется):
  • Аллергическая реакция на йодсодержащие контрастные препараты в анамнезе.
  • Тяжелая почечная недостаточность (снижение скорости клубочковой фильтрации
  • Декомпенсированный гипертиреоз.
  • Прием метформина (требуется отмена за 48 часов до и после исследования).
  • Период лактации (рекомендуется сцеживать молоко в течение 24 часов после процедуры).

5. Как подготовиться к исследованию

Подготовка к КТ пяточной кости в большинстве случаев минимальна.

• Нативное (бесконтрастное) исследование: Это наиболее частый вариант при травмах и для оценки костных структур. Специальной подготовки не требуется. Пациенту рекомендуется прийти в удобной одежде без металлических элементов в области исследования. Необходимо снять все металлические предметы с ног (например, украшения для пирсинга, если они есть).
• Исследование с контрастированием: Применяется при подозрении на опухолевый или воспалительный процесс для оценки васкуляризации и накопления контраста в патологическом очаге.
  • Необходимо сдать биохимический анализ крови на уровень креатинина (срок давности не более 10-14 дней) для оценки функции почек.
  • Исследование проводится натощак (последний прием пищи за 4-6 часов до процедуры).
  • Необходимо сообщить врачу обо всех имеющихся аллергических реакциях, особенно на йод, морепродукты, и о принимаемых лекарствах.

6. Порядок проведения процедуры КТ

Процедура КТ быстрая и безболезненная.

1. Регистрация и инструктаж: Пациент приходит в клинику, регистрируется, заполняет анкету, где указывает информацию о своем здоровье, возможных противопоказаниях. Рентген-лаборант проводит краткий инструктаж.
2. Размещение на столе: Пациент ложится на спину на подвижный стол томографа, ногами в сторону гентри. Исследуемая стопа укладывается в специальную подставку или на подушки для обеспечения неподвижности.
3. Сканирование: Стол плавно заезжает в апертуру гентри. Сначала выполняется топограмма (обзорный снимок), по которой врач планирует зону сканирования. Затем начинается основное сканирование: рентгеновская трубка вращается вокруг стопы, а стол медленно движется. Во время сканирования важно сохранять полную неподвижность. Процесс занимает от нескольких секунд до 1-2 минут.
4. Введение контраста (при необходимости): Если исследование проводится с контрастированием, перед основным сканированием в локтевую вену устанавливается катетер. Контрастное вещество вводится автоматически с помощью инжектора. Во время введения пациент может ощущать тепло, распространяющееся по телу, и металлический привкус во рту, что является нормальной реакцией.
5. Завершение: После окончания сканирования стол выезжает из гентри, и пациент может вставать. Общее время нахождения в кабинете КТ обычно не превышает 10-15 минут.

7. Как интерпретировать результаты КТ

Интерпретацию КТ-изображений проводит врач-рентгенолог. Он анализирует серию аксиальных срезов и построенные на их основе корональные, сагиттальные и 3D-реконструкции.

Основные параметры оценки при травме

• Линии перелома: Определяется их количество, локализация и направление.
• Вовлечение суставных поверхностей: Это ключевой момент. Оценивается наличие "ступеньки" (ступенчатая деформация) или диастаза (расхождения) на суставной поверхности задней таранной фасетки, пяточно-кубовидного сустава.
• Импрессия: Вдавление центральной части задней суставной фасетки в губчатое вещество тела пяточной кости.
• Количество и смещение отломков: Оценивается, на сколько фрагментов расколота кость и куда они смещены.
• Углы Бёлера и Жиссейна:
  • Угол Бёлера (Böhler's angle): В норме на боковой проекции составляет 20–40°. Уменьшение или отрицательное значение этого угла свидетельствует о компрессии и проседании задней суставной фасетки.
  • Критический угол Жиссейна (Gissane's angle): В норме составляет 120–145°. Увеличение или уменьшение угла также указывает на нарушение анатомии.
• Состояние мягких тканей: Оценивается наличие гематом, отека, повреждения сухожилий (хотя МРТ для этого подходит лучше).

Классификация Сандерса (Sanders Classification)

Это наиболее широко используемая в клинической практике классификация внутрисуставных переломов пяточной кости, основанная на КТ-данных. Она базируется на количестве и расположении линий перелома, проходящих через заднюю суставную фасетку на корональных срезах.

8. Средняя стоимость услуги

Стоимость КТ пяточной кости в России варьируется в зависимости от региона, уровня клиники, модели томографа и объема исследования.

• Москва и Санкт-Петербург:
  • Нативное КТ одной пяточной кости: 3 500 – 6 000 рублей.
  • КТ с внутривенным контрастированием: 8 000 – 15 000 рублей (включая стоимость контрастного препарата).
  • Построение 3D-реконструкции может оплачиваться отдельно (500 – 1 500 рублей).
• Регионы:
  • Стоимость, как правило, на 15-30% ниже и может составлять от 2 500 до 5 000 рублей за нативное исследование.

9. Вопрос-ответы (FAQ)

Вопрос 1: Больно ли делать КТ пяточной кости?

Ответ: Нет, процедура абсолютно безболезненна. Единственный дискомфорт может быть связан с необходимостью лежать неподвижно или с введением иглы в вену при контрастировании.

Вопрос 2: Какая доза облучения при КТ стопы и насколько это опасно?

Ответ: Доза облучения при КТ конечностей относительно невелика по сравнению с КТ брюшной полости или грудной клетки. Эффективная доза обычно составляет менее 0.1 мЗв, что сопоставимо с дозой, получаемой от естественного фонового излучения за несколько дней. Риск для здоровья при однократном исследовании по показаниям считается минимальным.

Вопрос 3: Что лучше для диагностики боли в пятке: КТ или МРТ?

Ответ: Это зависит от предполагаемой причины. Если есть подозрение на перелом, костную аномалию или артроз — КТ является методом выбора. Если же подозревается проблема с мягкими тканями (плантарный фасциит, тендинит ахиллова сухожилия, разрыв связок, стрессовый перелом на ранней стадии) — МРТ будет более информативна.

Вопрос 4: Можно ли делать КТ, если после предыдущей операции в кости установлены винты или пластина?

Ответ: Да, можно. Современные титановые импланты являются КТ-совместимыми. Однако металл создает артефакты (искажения в виде темных и светлых полос), которые могут затруднять оценку прилегающих тканей. Специальные программные алгоритмы (например, MAR - Metal Artifact Reduction) помогают значительно уменьшить эти помехи.

Вопрос 5: Как быстро я получу результаты?

Ответ: Подготовка заключения врачом-рентгенологом обычно занимает от 30 минут до нескольких часов. В сложных диагностических случаях или при большой загрузке клиники это может занять до 24 часов.

10. Заключение

Компьютерная томография произвела революцию в диагностике и лечении патологий пяточной кости, в первую очередь ее травматических повреждений. Благодаря высокой разрешающей способности, возможности мультипланарного анализа и трехмерного моделирования, КТ предоставляет хирургам-ортопедам исчерпывающую "дорожную карту" для планирования самых сложных операций. Это позволяет добиться более точной анатомической репозиции, что напрямую коррелирует с улучшением функциональных исходов и снижением риска посттравматических осложнений, таких как артроз подтаранного сустава и хронический болевой синдром. Правильное определение показаний и грамотная интерпретация данных КТ являются залогом успешного лечения пациентов с травмами и заболеваниями этой сложной и важной кости.

Список сокращений

• КТ – Компьютерная томография
• МСКТ – Мультиспиральная компьютерная томография
• МРТ – Магнитно-резонансная томография
• УЗИ – Ультразвуковое исследование
• 3D – Трехмерный
• MPR – Мультипланарная реконструкция
• ALARA – As Low As Reasonably Achievable (Настолько низко, насколько разумно достижимо) – принцип минимизации лучевой нагрузки.
• мЗв – миллизиверт (единица измерения эффективной дозы ионизирующего излучения)

Краткий глоссарий

• Пяточная кость (Calcaneus) – Самая крупная кость предплюсны, формирующая пятку.
• Подтаранный сустав (Subtalar joint) – Сустав между таранной и пяточной костями, отвечающий за инверсию и эверсию стопы.
• Угол Бёлера (Böhler's angle) – Рентгенологический угол, используемый для оценки компрессии пяточной кости при переломах.
• Классификация Сандерса (Sanders classification) – КТ-классификация внутрисуставных переломов пяточной кости.
• Тарзальная коалиция (Tarsal coalition) – Врожденное аномальное сращение между двумя или более костями предплюсны.
• Контрастное вещество – Йодсодержащий препарат, вводимый внутривенно для улучшения визуализации сосудов и мягких тканей.
• Импрессия – Вдавление одного костного фрагмента в другой, обычно суставной поверхности в губчатое вещество кости.

Список литературы и использованных источников

1. PubMed: Badillo, K., Pacheco, J. A., Padua, S. O., Gomez, A. A., Colon, E., & Vidal, J. A. (2013). Multidetector CT evaluation of calcaneal fractures. Radiographics, 33(3), 833–850. https://doi.org/10.1148/rg.333125102
2. Google Scholar: Sanders, R., Fortin, P., DiPasquale, T., & Walling, A. (1993). Operative treatment in 120 displaced intraarticular calcaneal fractures. Results using a prognostic computed tomography scan classification. Clinical orthopaedics and related research, (290), 87–95.
3. JAMA: Berquist, T. H. (1995). Imaging of the Foot and Ankle. JAMA, 274(7), 594–594. doi:10.1001/jama.1995.03530070082046 (Пример обзора по визуализации, показывающий значимость различных методов).
4. NEJM (New England Journal of Medicine): Buckley, R. E., Tough, S., McCormack, R., Pate, G., Leighton, R., Petrie, D., & Galpin, R. (2002). Operative compared with nonoperative treatment of displaced intra-articular calcaneal fractures: a prospective, randomized, controlled multicenter trial. The Journal of bone and joint surgery. American volume, 84(10), 1733–1744.
5. Nature Reviews Disease Primers: GBD 2016 Fracture Collaborators. (2019). Global, regional, and national burden of fractures in 195 countries and territories, 1990–2016: a systematic analysis for the Global Burden of Disease Study 2016. Nature Reviews Disease Primers, 5(1), 1-24.

Российские источники:

1. Клинические рекомендации "Переломы пяточной кости". Ассоциация травматологов-ортопедов России. http://cr.rosminzdrav.ru/#!/recomend/912
2. Портал для рентгенологов "Radiographia.info" - Статьи и клинические случаи по КТ-диагностике переломов.
3. Сайт клиники "МЕДСИ" - Описание услуги КТ стопы. https://medsi.ru/services/kompyuternaya-tomografiya-kt/
4. Сайт лаборатории "Инвитро" - Информация для пациентов о КТ. https://www.invitro.ru/radiology/kt/
5. Журнал "Травматология и ортопедия России"

Иностранные источники:

1. Radiopaedia.org - Статья о переломах пяточной кости и их классификациях. https://radiopaedia.org/articles/calcaneal-fracture
2. American Academy of Orthopaedic Surgeons (AAOS) - Информация для пациентов и врачей о травмах стопы. https://orthoinfo.aaos.org/
3. Mayo Clinic - Описание диагностических процедур. https://www.mayoclinic.org/tests-procedures/ct-scan/about/pac-20393675
4. Johns Hopkins Medicine - Информация о лучевой диагностике. https://www.hopkinsmedicine.org/radiology/
5. American Journal of Roentgenology (AJR) - Профессиональные статьи по КТ-визуализации опорно-двигательного аппарата. https://www.ajronline.org/

Проверено врачом

Мусина Ильмира Мавлетхановна
