Рентгенография бедра и голени: Клиническое руководство по диагностике
Рентгенография (рентген) костей нижней конечности, в частности бедра и голени, является фундаментальным и наиболее часто применяемым методом лучевой диагностики в травматологии, ортопедии, ревматологии и онкологии. Благодаря своей доступности, быстроте выполнения и высокой информативности в оценке костных структур, данный метод остается «золотым стандартом» для первичной диагностики широкого спектга патологий, от травматических повреждений до дегенеративных и опухолевых процессов. В данном руководстве подробно рассмотрены анатомические основы, показания, противопоказания, методология проведения и принципы интерпретации рентгеновских снимков бедра и голени у взрослых и детей.
Рентгенография бедра и голени - это первичный, высокоинформативный метод визуализации костных структур, незаменимый для быстрой диагностики травм и хронических заболеваний костей нижней конечности.
Список сокращений
- АП - передне-задняя (антеро-постериорная) проекция.
- КТ - компьютерная томография.
- ЛД - лучевая диагностика.
- МРТ - магнитно-резонансная томография.
- НПВС - нестероидные противовоспалительные средства.
- РФ - Российская Федерация.
- УЗИ - ультразвуковое исследование.
- ALARA (As Low As Reasonably Achievable) - принцип минимизации дозы облучения до разумно достижимого низкого уровня.
Краткий глоссарий
- Диафиз - центральная, трубчатая часть длинной кости, расположенная между эпифизами.
- Эпифиз - концевой, обычно расширенный отдел трубчатой кости, формирующий сустав.
- Метафиз - участок кости между диафизом и эпифизом, содержащий зону роста у детей.
- Остеомиелит - инфекционное воспаление костного мозга, распространяющееся на все элементы кости (надкостницу, губчатое и компактное вещество).
- Остеоартроз (артроз) - дегенеративно-дистрофическое заболевание суставов, характеризующееся поражением хрящевой ткани суставных поверхностей.
- Остеофит - патологический костный нарост на поверхности кости или сустава.
- Надкостница (периост) - соединительнотканная пленка, окружающая кость снаружи.
- Зона роста (эпифизарная пластинка) - хрящевая пластинка в метафизах длинных трубчатых костей у детей и подростков, обеспечивающая рост кости в длину.
- Консолидация перелома - процесс сращения костных отломков.
- Рентгеноконтрастность - способность тканей или веществ поглощать рентгеновские лучи. Костная ткань обладает высокой рентгеноконтрастностью.
Строение и описание анатомических структур

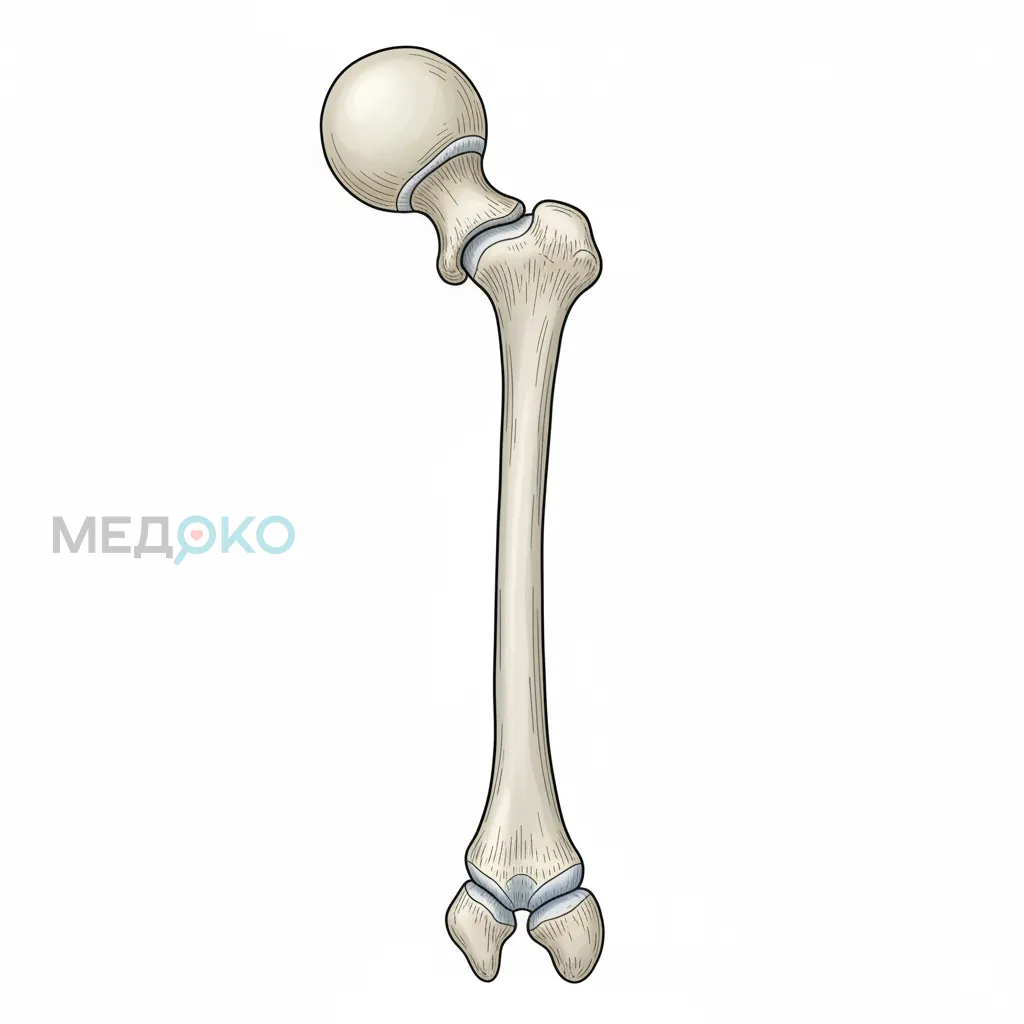

Анатомия бедренной кости (Os femoris)
Бедренная кость является самой длинной и прочной трубчатой костью в скелете человека. Она состоит из проксимального эпифиза, диафиза (тела) и дистального эпифиза. Проксимальный конец включает головку бедренной кости, которая сочленяется с вертлужной впадиной тазовой кости, образуя тазобедренный сустав. Шейка бедра соединяет головку с телом и является клинически значимой зоной из-за высокого риска переломов, особенно у пожилых пациентов. Диафиз имеет цилиндрическую форму и служит местом прикрепления мощных мышц бедра. Дистальный эпифиз расширен и образует два мыщелка (медиальный и латеральный), которые участвуют в формировании коленного сустава, сочленяясь с большеберцовой костью.
Анатомическая сложность и высокие функциональные нагрузки на бедренную кость, особенно в области шейки и мыщелков, определяют её уязвимость к травмам и дегенеративным изменениям, что делает рентгенографию ключевым методом её оценки.

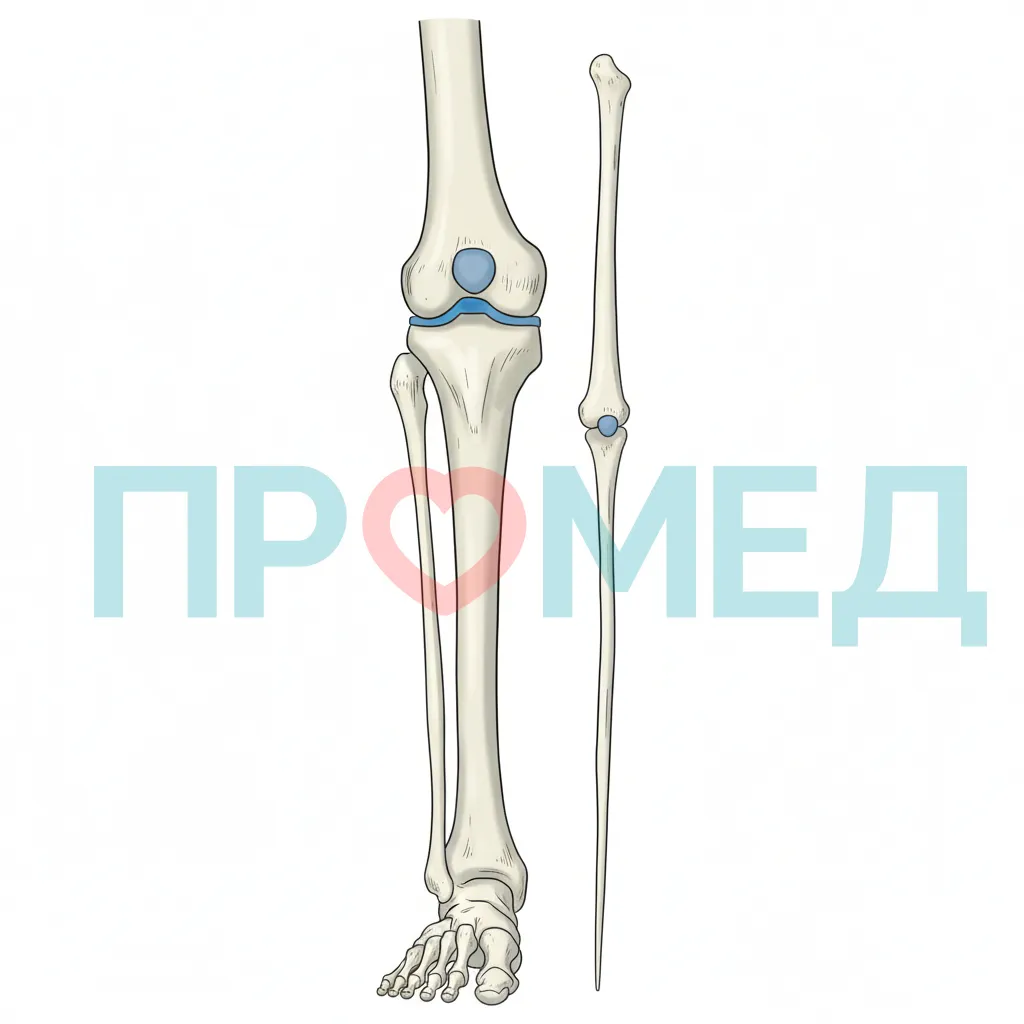

Анатомия костей голени (Ossa cruris)
Голень образована двумя костями: большеберцовой (tibia) и малоберцовой (fibula). Большеберцовая кость является основной опорной костью голени. Её массивный проксимальный эпифиз (плато большеберцовой кости) сочленяется с мыщелками бедра, а дистальный эпифиз формирует медиальную лодыжку, участвуя в образовании голеностопного сустава. Малоберцовая кость располагается латерально, она тоньше и не несет основной опорной нагрузки, но играет важную роль в стабилизации голеностопного сустава (формирует латеральную лодыжку) и служит местом прикрепления мышц.
Функциональная взаимосвязь большеберцовой и малоберцовой костей обуславливает необходимость их совместной рентгенологической оценки при любых травмах голени для выявления сочетанных повреждений и нарушений стабильности суставов.
Рентгенологические особенности у детей
Скелет ребенка находится в процессе роста, что накладывает отпечаток на рентгеновскую картину. Ключевой особенностью являются зоны роста (эпифизарные пластинки), которые на снимках выглядят как темные полосы просветления и могут быть ошибочно приняты за линию перелома неопытным специалистом. Ядра окостенения появляются в определенном возрасте и также должны учитываться при интерпретации. Надкостница у детей толще и активнее, что приводит к быстрому образованию периостальной мозоли при переломах по типу «зеленой ветки».
Интерпретация детских рентгенограмм требует специальных знаний о стадиях развития скелета и внешнем виде зон роста, чтобы избежать гипердиагностики переломов и правильно оценить состояние костной ткани.
Что такое рентгенография?
Рентгенография - это неинвазивный метод лучевой диагностики, основанный на использовании ионизирующего излучения (рентгеновских лучей) для получения проекционного изображения внутренних структур тела. Принцип метода заключается в различной степени поглощения рентгеновских лучей тканями разной плотности. Костная ткань, богатая кальцием, поглощает излучение в значительной степени и на итоговом изображении (рентгенограмме) выглядит светлой (рентгеноконтрастной). Мягкие ткани (мышцы, жир, кожа) пропускают больше лучей и выглядят темными (рентгенопрозрачными).
Рентгенография является методом выбора для визуализации костной ткани благодаря высокому контрасту между костями и окружающими мягкими тканями, что позволяет с высокой точностью определять переломы, деформации и изменения структуры кости [1].
Физический принцип рентгенографии обеспечивает отличное отображение плотных структур, делая этот метод незаменимым для быстрой и точной оценки целостности и строения костей бедра и голени.
Показания для проведения рентгенографии бедра и голени
Показания к назначению исследования охватывают широкий круг клинических ситуаций и регламентируются клиническими рекомендациями, в том числе утвержденными Минздравом РФ [2].
Травматические повреждения
- Подозрение на перелом: Любая травма, сопровождающаяся болью, отеком, деформацией конечности, нарушением функции или патологической подвижностью.
- Вывихи и подвывихи: В основном касается тазобедренного и коленного суставов.
- Оценка заживления (консолидации) перелома: Динамическое наблюдение за формированием костной мозоли.
- Диагностика стрессовых (усталостных) переломов: Характерны для спортсменов и военнослужащих.
Острая травма является абсолютным и наиболее частым показанием для рентгенографии бедра/голени, позволяя оперативно подтвердить или исключить перелом и определить его характер.
Дегенеративно-дистрофические заболевания
- Остеоартроз (гонартроз, коксартроз): Оценка степени сужения суставной щели, наличия остеофитов, субхондрального склероза.
- Асептический некроз головки бедренной кости: На поздних стадиях выявляется уплощение головки и коллапс.
При хронических болях в суставах рентгенография является базовым методом для стадирования остеоартроза и планирования дальнейшего лечения, включая эндопротезирование [3].
Воспалительные и инфекционные процессы
- Остеомиелит (острый и хронический): Рентгенологические признаки (периостальная реакция, очаги деструкции) появляются с задержкой (10-14 дней), но метод важен для оценки распространенности процесса.
- Артриты (ревматоидный, псориатический): Диагностика костных эрозий, остеопороза, анкилозов на поздних стадиях.
Хотя МРТ более чувствительна к ранним признакам воспаления, рентгенография остается важным инструментом для мониторинга костной деструкции при хроническом остеомиелите и артритах.
Онкологические заболевания
- Первичные опухоли костей (доброкачественные и злокачественные): Остеосаркома, хондросаркома, остеоид-остеома.
- Метастатическое поражение костей: Выявление остеолитических (разрушающих кость) или остеобластических (уплотняющих кость) очагов.
- Миеломная болезнь: Характерные «пробойниковые» дефекты.
Рентгенография часто является первым методом, позволяющим заподозрить опухолевый процесс в кости, на основании чего пациента направляют на дообследование (КТ, МРТ, биопсия).
Предоперационное планирование и послеоперационный контроль
- Планирование остеосинтеза или эндопротезирования: Измерение необходимых параметров кости и сустава.
- Оценка положения металлоконструкций (пластин, штифтов) и компонентов эндопротеза: Контроль стабильности, выявление признаков расшатывания или миграции.
В ортопедической хирургии рентгенография незаменима как на этапе планирования вмешательства, так и для оценки его результатов в ближайшем и отдаленном послеоперационном периоде [4].
Противопоказания и ограничения при проведении рентгенографии
Абсолютные противопоказания
Абсолютных противопоказаний к проведению рентгенографии по жизненным показаниям (например, при тяжелой сочетанной травме) не существует.
Приоритет спасения жизни пациента превалирует над потенциальными рисками ионизирующего излучения, поэтому в экстренных ситуациях исследование проводится всегда.
Относительные противопоказания
- Беременность: Является основным относительным противопоказанием, особенно в первом триместре, из-за потенциального тератогенного действия ионизирующего излучения на плод. Исследование проводится только по строгим клиническим показаниям, когда польза для матери превышает риск для плода, и с обязательным использованием средств защиты (просвинцованный фартук на область живота и таза).
При обследовании беременных женщин всегда должен соблюдаться принцип ALARA. Если возможно, следует рассмотреть альтернативные методы без ионизирующего излучения, такие как УЗИ или МРТ [5].
Беременность требует взвешенного подхода к назначению рентгена, с обязательной оценкой соотношения риска и пользы и применением всех возможных мер защиты плода.
Ограничения метода
- Низкая информативность в оценке мягких тканей: Рентгенография плохо визуализирует мышцы, связки, мениски, хрящи и сухожилия. Для их оценки предпочтительны МРТ или УЗИ.
- Низкая чувствительность на ранних стадиях некоторых заболеваний: Ранние признаки остеомиелита, стрессовых переломов или асептического некроза могут не определяться на стандартных рентгенограммах.
- Двухмерное изображение: Рентгенограмма является суммой проекций трехмерного объекта, что может приводить к наложению структур и затруднять интерпретацию сложных переломов. В таких случаях показана КТ.
Осознание ограничений рентгенографии критически важно для клинициста, чтобы своевременно назначить более продвинутые методы визуализации (КТ, МРТ) при неоднозначной или недостаточно информативной рентгеновской картине.
Как подготовиться к исследованию
В большинстве случаев специальной подготовки к рентгенографии бедра или голени не требуется. Исследование может быть выполнено в любое время, в том числе в экстренном порядке.
Общие рекомендации для пациента:
- Снять металлические предметы: Перед исследованием необходимо снять с обследуемой области всю одежду, украшения, часы и любые другие металлические предметы, которые могут создать артефакты на снимке.
- Информировать врача: Женщинам детородного возраста крайне важно сообщить рентгенологу или лечащему врачу о возможной или подтвержденной беременности.
- Психологическая подготовка: Пациенту, особенно ребенку, следует объяснить, что процедура безболезненна и быстра.
Подготовка к рентгенографии костей конечностей минимальна и заключается в основном в удалении рентгеноконтрастных объектов из зоны сканирования и информировании персонала о беременности.
Порядок проведения процедуры рентгенографии
Процедура выполняется в специально оборудованном рентгеновском кабинете рентген-лаборантом под контролем врача-рентгенолога.
Стандартные проекции
Для адекватной оценки костных структур исследование практически всегда выполняется как минимум в двух взаимно перпендикулярных проекциях:
- Передне-задняя (АП) проекция: Рентгеновские лучи проходят через конечность спереди назад.
- Боковая (латеральная) проекция: Лучи проходят сбоку.
Правило двух проекций является незыблемым в травматологии. Одна проекция может скрыть линию перелома или не дать полного представления о степени смещения отломков [6].

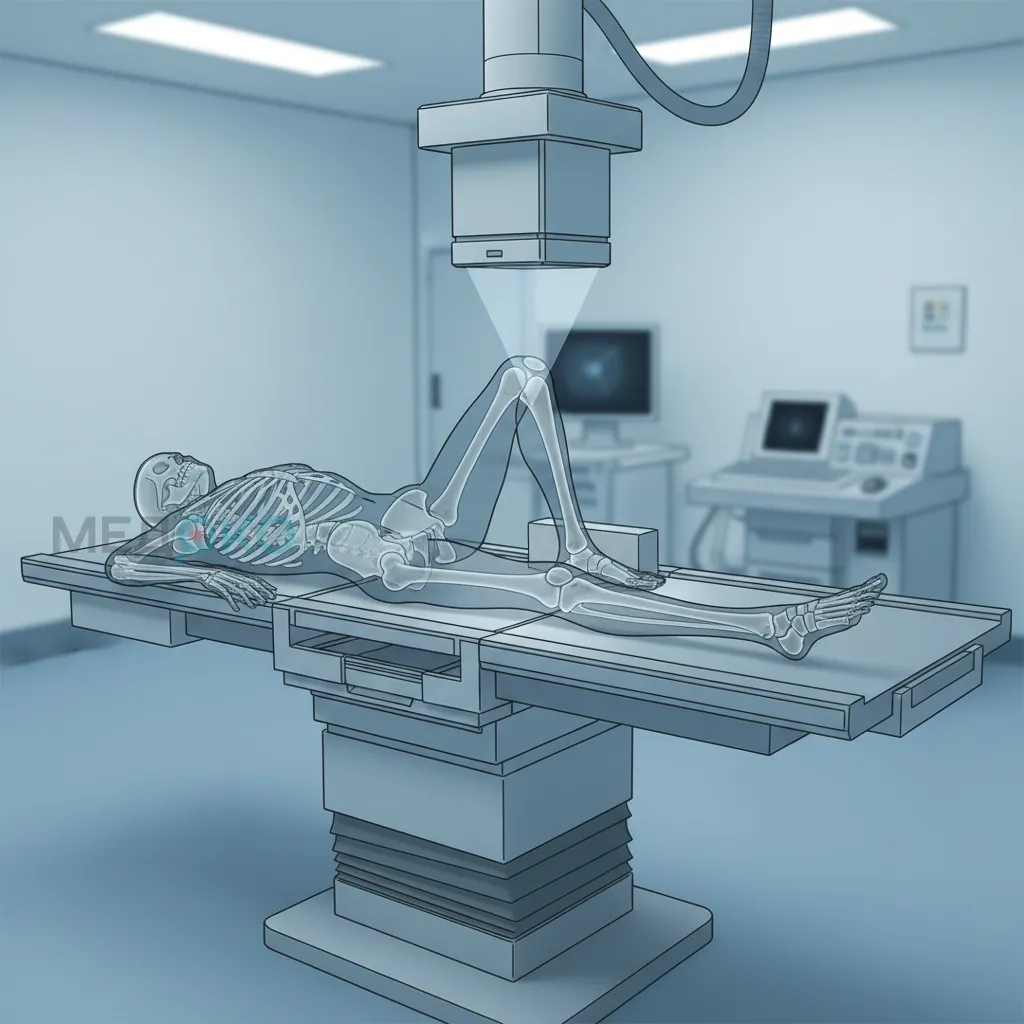

Позиционирование пациента
- Рентген бедра: Пациент лежит на спине. Для АП-проекции нога выпрямлена, стопа слегка повернута внутрь (15-20°) для лучшей визуализации шейки бедра. Для боковой проекции здоровую ногу сгибают и отводят в сторону.
- Рентген голени: Пациент лежит на спине. Исследование захватывает два смежных сустава (коленный и голеностопный) для полной оценки длины костей и исключения сочетанных повреждений. Нога выпрямлена для АП-проекции. Для боковой проекции пациент поворачивается на бок.
Ход исследования
- Рентген-лаборант помогает пациенту занять правильное положение на столе.
- Обследуемая область позиционируется относительно детектора (кассеты).
- На соседние участки тела, особенно на область таза, может быть помещена свинцовая защита.
- Лаборант уходит в пультовую и просит пациента не двигаться и задержать дыхание на несколько секунд.
- Выполняется снимок (экспозиция), что занимает доли секунды.
- Пациент меняет положение для выполнения снимка в другой проекции.
- После получения качественных изображений пациент может одеваться. Вся процедура обычно занимает 5-10 минут.
Соблюдение правильной укладки пациента и выполнение снимков в стандартных проекциях являются залогом получения диагностически ценных изображений и точной постановки диагноза.
Как интерпретировать результаты рентгенографии
Интерпретация рентгенограмм - задача врача-рентгенолога, однако лечащий врач (травматолог, ортопед) также должен уметь читать снимки. Используется систематический подход.
Систематический подход (ABCDEs)
Это мнемоническое правило, популярное в англоязычной литературе [7], помогает не упустить важные детали:
- A (Alignment): Оценка соосности костей, выравнивания суставных поверхностей. Поиск вывихов и подвывихов.
- B (Bones): Осмотр контуров кости на предмет нарушения их целостности (линии перелома), оценка структуры костной ткани (очаги уплотнения или разрежения), состояния надкостницы (периостальная реакция).
- C (Cartilage): Опосредованная оценка суставного хряща по ширине рентгеновской суставной щели. Ее сужение - ключевой признак артроза.
- D (Devices): При наличии - оценка состояния имплантов, металлоконструкций, эндопротезов.
- S (Soft tissues): Оценка мягких тканей. Хотя они видны плохо, можно заметить отек, наличие инородных тел или газа (при газовой гангрене).
Последовательный и системный анализ рентгенограммы по алгоритму ABCDEs минимизирует риск пропуска патологии и обеспечивает полноту диагностического заключения.
Основные рентгенологические признаки патологий

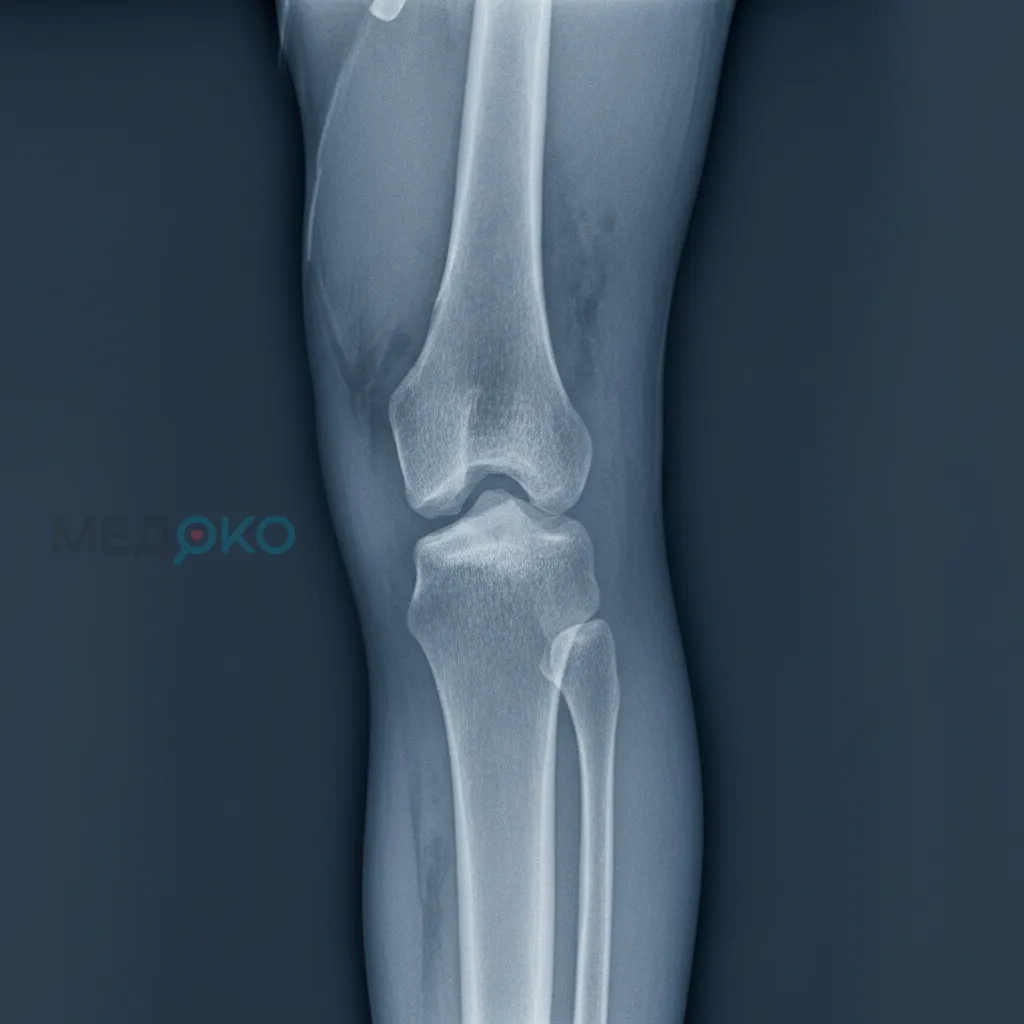

- Перелом: Линия просветления (перелом), нарушение целостности кортикального слоя, деформация контура кости, смещение отломков.

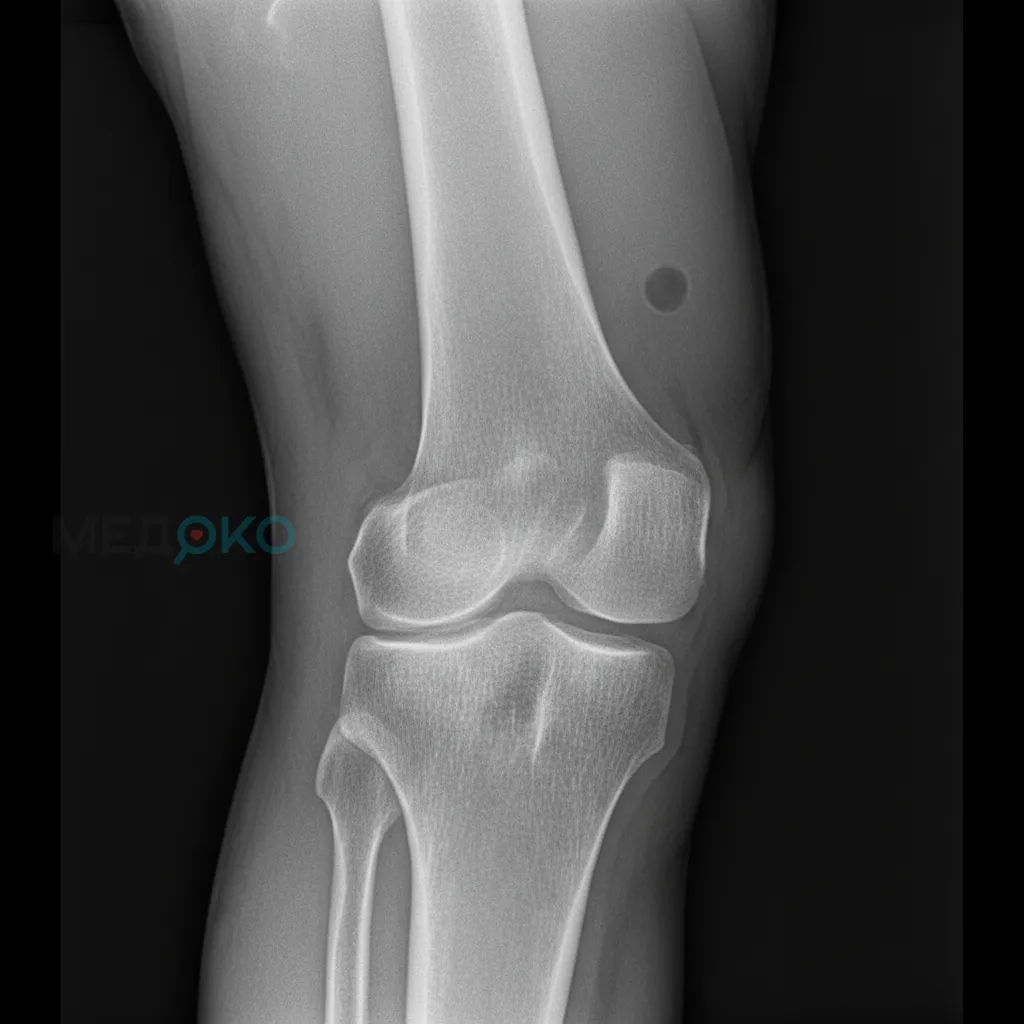

- Остеоартроз: Сужение суставной щели, субхондральный остеосклероз (уплотнение кости под хрящом), остеофиты, кистовидная перестройка.
- Остеомиелит (хронический): Периостит (утолщение надкостницы), секвестры (участки омертвевшей кости), очаги деструкции.
- Злокачественная опухоль: Очаг деструкции с нечеткими, неровными контурами, вздутие кости, разрушение кортикального слоя, периостальная реакция (игольчатый периостит, «козырек Кодмана»).
Знание типичных рентгенологических "паттернов" для различных заболеваний позволяет врачу-рентгенологу с высокой долей вероятности поставить правильный диагноз или сформировать дифференциально-диагностический ряд.
Сравнительные таблицы
Таблица 1. Сравнение методов визуализации бедра и голени
| Критерий |
Рентгенография |
Компьютерная томография (КТ) |
Магнитно-резонансная томография (МРТ) |
| Основной объект |
Костная ткань, переломы, грубые деформации |
Сложные переломы, костные опухоли, 3D-реконструкция |
Мягкие ткани (связки, мениски, мышцы), костный мозг |
| Лучевая нагрузка |
Низкая |
Значительно выше, чем при рентгене |
Отсутствует (неионизирующее излучение) |
| Время исследования |
5-10 минут |
10-15 минут |
30-60 минут |
| Доступность и стоимость |
Высокая доступность, низкая стоимость |
Средняя доступность, высокая стоимость |
Ограниченная доступность, очень высокая стоимость |
| Ограничения |
Плохая визуализация мягких тканей |
Высокая доза облучения, артефакты от металла |
Противопоказания (металл в теле, кардиостимулятор) |
| Клиническая роль |
Первичная диагностика, скрининг |
Уточняющая диагностика, предоперационное планирование |
Диагностика повреждений мягких тканей, ранних стадий заболеваний |
Таблица 2. Рентгенологические признаки основных патологий
| Патология |
Ключевые рентгенологические признаки |
| Свежий перелом |
Линия просветления, нарушение целостности кортикального слоя, деформация, смещение отломков. |
| Консолидирующийся перелом |
Появление и уплотнение костной мозоли, постепенное исчезновение линии перелома. |
| Остеоартроз |
Асимметричное сужение суставной щели, субхондральный склероз, остеофиты, субхондральные кисты. |
| Остеомиелит (хронический) |
Периостальная реакция (периостит), очаги деструкции кости (литические зоны), секвестры, утолщение и склероз кости. |
| Злокачественная опухоль (остеосаркома) |
Очаг деструкции с неровными контурами, спикулы (игольчатый периостит), треугольник Кодмана, разрушение кортикального слоя. |
Средняя стоимость услуги
Стоимость рентгенографии бедра или голени в РФ может значительно варьироваться в зависимости от региона, типа медицинского учреждения (государственное или частное) и объема исследования (одна или две проекции).
- В государственных учреждениях по полису ОМС: При наличии направления от врача исследование проводится бесплатно для пациента.
- В частных медицинских центрах: Стоимость рентгенографии одной области (бедро или голень) в двух проекциях по состоянию на 2024 год составляет в среднем от 1500 до 4000 рублей. В Москве и Санкт-Петербурге цены могут быть выше.
Рентгенография остается одним из самых доступных методов лучевой диагностики, а возможность бесплатного прохождения по полису ОМС обеспечивает ее широкое применение в клинической практике.
Заключение
Рентгенография бедра и голени - это проверенный временем, быстрый, доступный и высокоинформативный метод диагностики, который является отправной точкой в обследовании подавляющего большинства пациентов с травмами и заболеваниями костей нижних конечностей. Несмотря на появление более современных технологий, таких как КТ и МРТ, рентген не утратил своей актуальности и по-прежнему занимает центральное место в алгоритмах диагностики травм, остеоартроза, а также при первичном выявлении опухолевых и воспалительных процессов. Правильная интерпретация рентгенограмм, основанная на глубоком знании анатомии и рентген-семиотики, в сочетании с пониманием ограничений метода, позволяет врачу поставить точный диагноз и выбрать оптимальную тактику лечения.
В современной медицине рентгенография бедра и голени сохраняет статус незаменимого инструмента первичной диагностики, обеспечивая оптимальное соотношение диагностической ценности, скорости, стоимости и лучевой нагрузки.
Список литературы
- Клинические рекомендации "Переломы проксимального отдела бедренной кости" (2021) - Министерство Здравоохранения РФ. URL: https://cr.minzdrav.gov.ru/recomend/228_1 (дата обращения: 15.01.2025).
- Клинические рекомендации "Переломы голени" (2021) - Министерство Здравоохранения РФ. URL: https://cr.minzdrav.gov.ru/schema/244_1 (дата обращения: 15.01.2025).
- EULAR recommendations for the non-pharmacological core management of hip and knee osteoarthritis - European Alliance of Associations for Rheumatology. URL: https://www.eular.org/recommendations.cfm (дата обращения: 16.01.2025).
- Fractures (non-complex): assessment and management. NICE guideline [NG38] - National Institute for Health and Care Excellence. URL: https://www.nice.org.uk/guidance/ng38 (дата обращения: 17.01.2025).
- Diagnostic imaging for women during pregnancy. Cochrane Database of Systematic Reviews. URL: https://www.cochrane.org/ (дата обращения: 18.01.2025).
- Radiographic positioning of the femur - Radiopaedia.org. URL: https://radiopaedia.org/articles/radiographic-positioning-of-the-femur (дата обращения: 15.01.2025).
- Raby N., Berman L., de Lacey G. Accident and Emergency Radiology: A Survival Guide. 3rd ed. Saunders Ltd.; 2015. (Accessed via PubMed search: https://pubmed.ncbi.nlm.nih.gov/ (дата обращения: 19.01.2025)).
- Травматология и ортопедия: учебник / под ред. Н. В. Корнилова. - 4-е изд., доп. и перераб. - М.: ГЭОТАР-Медиа, 2021. (URL: https://www.studentlibrary.ru/ (дата обращения: 20.01.2025)).
- Boutin, R. D., & Bestic, J. M. (2017). The Role of Radiography in the Initial and Follow-up Evaluation of the Adult with a Suspected Fracture. JAMA Internal Medicine, 177(1), 127-128. URL: https://jamanetwork.com/journals/jamainternalmedicine (дата обращения: 21.01.2025).
- Информационный портал для врачей "Русский медицинский журнал" (РМЖ). URL: https://www.rmj.ru/ (дата обращения: 22.01.2025).
Популярные вопросы и ответы
1
Насколько вреден рентген ноги? Я боюсь облучения.
Рентген конечностей связан с минимальной дозой облучения, сравнимой с той, что человек получает из естественной среды за несколько дней. Диагностическая польза от снимка для выявления перелома или другого заболевания значительно превышает теоретический ри
2
Я беременна. Можно ли мне делать рентген голени при травме?
Беременность является относительным противопоказанием. Исследование проводится только по строгим показаниям, когда польза для вашего здоровья превышает потенциальный риск. В этом случае область живота и таза обязательно защищается специальным просвинцован
3
У меня сильная боль после травмы. Будет ли больно во время самой процедуры рентгена?
Сама по себе процедура рентгенографии абсолютно безболезненна, вы не почувствуете никакого воздействия. Некоторый дискомфорт может доставить укладка травмированной ноги в нужное положение. Персонал знает об этом и постарается действовать максимально аккур
4
Врач подозревает у меня разрыв связок в колене. Покажет ли это рентген?
Рентгеновский снимок превосходно показывает состояние костей и позволяет исключить или подтвердить перелом. Однако он не предназначен для детальной визуализации мягких тканей, таких как связки, мениски или мышцы. Для их оценки ваш врач может назначить доп
5
Как мне подготовиться к рентгену бедра? Нужно ли не есть перед процедурой?
Специальная подготовка, включая отказ от еды или питья, для рентгенографии бедра или голени не требуется. Единственная рекомендация — снять с обследуемой области одежду и все металлические предметы (например, украшения), так как они могут помешать качеств
6
Почему для моей травмы нужно делать снимок в двух проекциях? Нельзя ли обойтись одной?
Выполнение снимков как минимум в двух проекциях (обычно прямой и боковой) является обязательным стандартом в травматологии. Это необходимо, потому что некоторые переломы или смещения отломков могут быть не видны на снимке в одной проекции. Две проекции да
