Рентгенография грудного отдела позвоночника: клинический обзор
Рентгенография грудного отдела позвоночника (ГОП) является фундаментальным и широко доступным методом лучевой диагностики, который играет ключевую роль в первичной оценке состояния костных структур позвоночного столба. Несмотря на появление более современных технологий, таких как компьютерная (КТ) и магнитно-резонансная томография (МРТ), рентгенография сохраняет свою актуальность благодаря своей быстроте, экономической эффективности и высокой информативности при определённых патологиях. Этот обзор представляет собой систематизированное руководство по анатомии, показаниям, методологии, интерпретации и клиническому значению данного исследования для врачей различных специальностей и пациентов, стремящихся глубже понять суть диагностического процесса.
Рентгенография ГОП остается базовым методом скрининга и первичной диагностики, позволяющим выявить широкий спектр патологий костной ткани, от травм до дегенеративных и онкологических процессов.
Строение и функции грудного отдела позвоночника
Анатомическое описание
Грудной отдел позвоночника (лат. pars thoracica columnae vertebralis) является самым длинным и наименее подвижным сегментом позвоночного столба. Он состоит из 12 позвонков, обозначаемых как T1-T12 (или Th1-Th12, от лат. Thoracica). Каждый грудной позвонок имеет тело, дугу и отростки.
Ключевые анатомические структуры:
- Тела позвонков (Corpus vertebrae): Имеют сердцевидную или почковидную форму. Их высота постепенно увеличивается в каудальном направлении (от T1 к T12), что связано с возрастающей осевой нагрузкой.
- Дуги позвонков (Arcus vertebrae): Вместе с задней поверхностью тела позвонка образуют позвоночное отверстие (foramen vertebrale), совокупность которых формирует позвоночный канал, содержащий спинной мозг.
- Отростки:
- Суставные отростки (Processus articulares): Обеспечивают соединение смежных позвонков через дугоотростчатые (фасеточные) суставы.
- Поперечные отростки (Processus transversi): Направлены в стороны и имеют суставные ямки для сочленения с бугорками рёбер.
- Остистый отросток (Processus spinosus): Длинный, наклоненный книзу, черепицеобразно накладывается на нижележащий, что значительно ограничивает разгибание в этом отделе.
- Межпозвонковые диски (Disci intervertebrales): Расположены между телами позвонков, выполняют амортизирующую функцию. В грудном отделе они относительно тонкие, что также способствует его ригидности.
Особенностью грудного отдела является его сочленение с рёбрами, формирующее грудную клетку - прочный каркас для защиты жизненно важных органов (сердца, лёгких, крупных сосудов) и участия в акте дыхания [1].

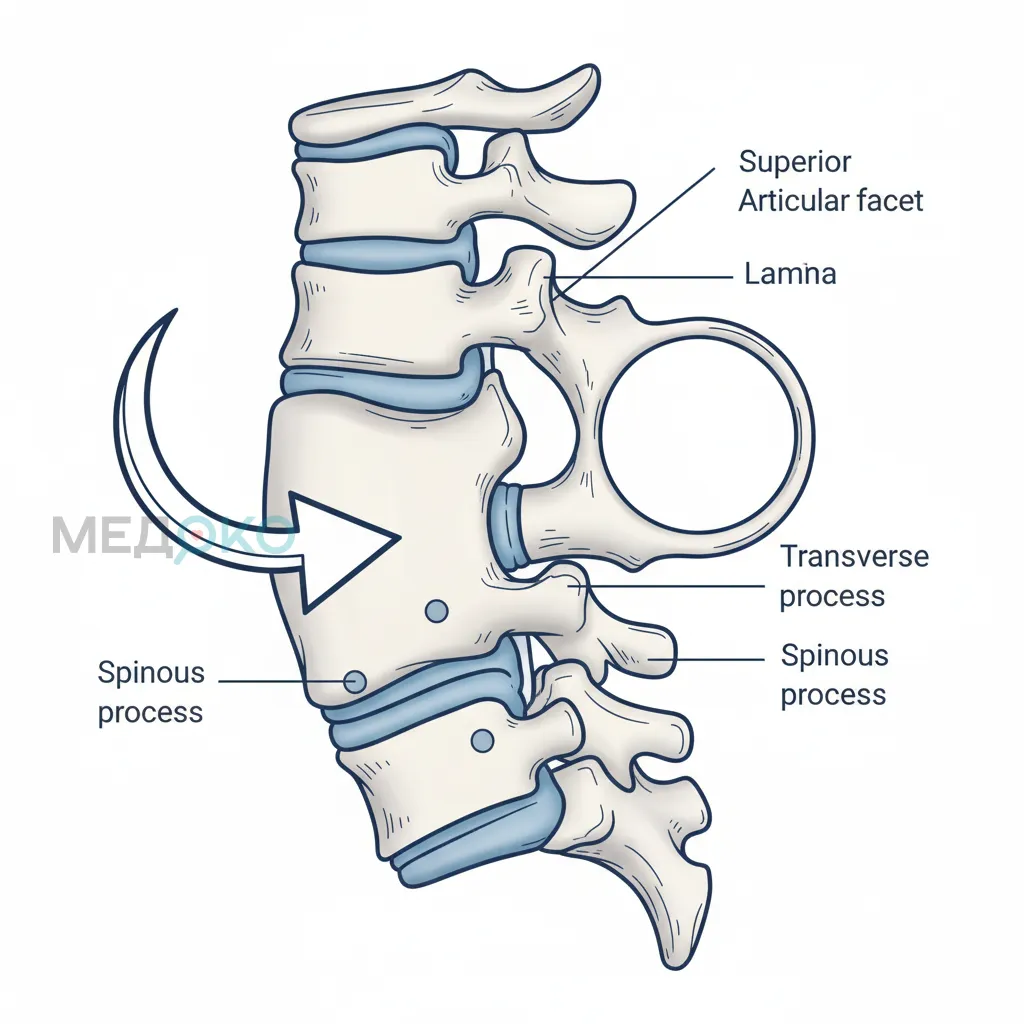

Анатомическая структура грудного отдела позвоночника, характеризующаяся наличием 12 позвонков и их сочленением с рёбрами, обуславливает его высокую прочность и защитную функцию при ограниченной подвижности.
Физиологические изгибы и функции
В норме грудной отдел позвоночника имеет физиологический изгиб кзади - грудной кифоз. Угол кифоза в норме составляет 20-40 градусов. Патологическое увеличение этого изгиба называется гиперкифозом. Основные функции грудного отдела:
- Опорная: Поддержание веса головы, шеи, верхних конечностей и передача нагрузки на поясничный отдел.
- Защитная: Формирование задней стенки грудной клетки для защиты органов средостения и спинного мозга.
- Двигательная: Обеспечение ограниченных движений (сгибание, разгибание, наклоны в стороны, ротация), необходимых для полноценной биомеханики туловища.
- Амортизационная: Смягчение ударов и сотрясений при ходьбе, беге и прыжках.
Физиологический кифоз и структурная ригидность грудного отдела позвоночника обеспечивают баланс между необходимой защитой внутренних органов и участием в общей биомеханике тела.
Что такое рентгенография грудного отдела позвоночника?
Рентгенография - это неинвазивный метод лучевой диагностики, основанный на свойстве рентгеновских лучей проникать через ткани организма и по-разному поглощаться ими в зависимости от их плотности. Костная ткань, содержащая много кальция, поглощает излучение сильнее, поэтому на рентгенограмме выглядит светлой (рентгеноконтрастной). Мягкие ткани (мышцы, жир, органы) пропускают лучи лучше и выглядят на снимке темными (рентгенопрозрачными) [2].
Исследование позволяет получить двухмерное изображение анатомических структур, что делает его идеальным для первичной оценки:
- Целостности костей (выявление переломов, трещин).
- Формы и высоты тел позвонков.
- Высоты межпозвонковых пространств (косвенный признак состояния дисков).
- Оси позвоночника (оценка искривлений).
- Состояния суставных поверхностей.
Рентгенография является методом выбора для скрининга и первичной диагностики костной патологии грудного отдела позвоночника благодаря своей доступности, скорости выполнения и низкой стоимости. Однако она имеет ограничения в визуализации мягких тканей (спинного мозга, нервных корешков, межпозвонковых дисков), для оценки которых применяются МРТ и КТ.
Принцип рентгенографии, основанный на дифференцированном поглощении излучения тканями, позволяет быстро и эффективно визуализировать костные структуры, что является основой для диагностики многих заболеваний позвоночника.
Показания для проведения рентгенографии
Направление на исследование выдается врачом (терапевтом, травматологом, неврологом, ортопедом, онкологом) на основании клинической картины и данных физикального осмотра.
Основные клинические ситуации
- Травматические повреждения:
- Подозрение на компрессионные, оскольчатые или клиновидные переломы тел позвонков, переломы отростков.
- Оценка состояния после падения с высоты, дорожно-транспортных происшествий, прямых ударов в спину.
- Диагностика подвывихов и вывихов в дугоотростчатых суставах.
Согласно клиническим рекомендациям, рентгенография является обязательным методом исследования при любой значимой травме позвоночника [3].
- Дегенеративно-дистрофические заболевания:
- Остеохондроз: Диагностика снижения высоты межпозвонковых дисков, субхондрального склероза замыкательных пластинок.
- Спондилёз: Выявление остеофитов - костных разрастаний по краям тел позвонков.
- Спондилоартроз: Оценка состояния дугоотростчатых суставов (сужение суставной щели, остеофиты).
- Искривления позвоночника (деформации):
- Сколиоз: Рентгенография в прямой проекции (стоя) является «золотым стандартом» для диагностики и оценки степени сколиоза. Позволяет измерить угол искривления по методу Кобба и контролировать прогрессирование деформации в динамике [4].
- Кифоз: Исследование в боковой проекции (стоя) необходимо для оценки степени кифотической деформации, в том числе при болезни Шейермана-Мау (юношеский кифоз).
- Воспалительные заболевания (спондилоартриты):
- Анкилозирующий спондилит (болезнь Бехтерева): Выявление сакроилеита (на ранних стадиях), квадратизации тел позвонков, синдесмофитов (окостенения связок), что приводит к формированию «бамбуковой палки». Рекомендации EULAR подчеркивают важность рентгенографии для мониторинга структурных изменений [5].
- Опухолевые процессы:
- Поиск первичных опухолей костной ткани (редко).
- Диагностика метастатического поражения позвонков (остеолитические или остеобластические очаги) у пациентов с установленным онкологическим диагнозом (рак молочной железы, предстательной железы, лёгкого и др.).
- Системные и метаболические заболевания:
- Остеопороз: Рентгенография позволяет выявить осложнения остеопороза (компрессионные переломы), но является малочувствительным методом для оценки минеральной плотности кости (для этого используется денситометрия).
- Инфекционные процессы (спондилит, туберкулез позвоночника): Выявление деструкции тел позвонков, сужения межпозвонковых пространств, образования паравертебральных абсцессов.
- Контроль лечения:
- Оценка консолидации переломов.
- Мониторинг положения металлоконструкций после хирургических вмешательств (спондилодез).
Широкий спектр показаний, от острых травм до хронических дегенеративных и системных заболеваний, подтверждает незаменимость рентгенографии как инструмента первичной диагностики патологий грудного отдела позвоночника.
Противопоказания и ограничения при проведении рентгенографии
Несмотря на высокую диагностическую ценность, метод имеет ряд противопоказаний и существенных ограничений.
Абсолютные и относительные противопоказания
Единственным абсолютным противопоказанием к проведению плановой рентгенографии является беременность, особенно в первом триместре. Ионизирующее излучение может оказать тератогенное действие на плод. В экстренных ситуациях, когда исследование жизненно необходимо, оно проводится с использованием всех возможных средств защиты (просвинцованные фартуки на область живота).
Относительные противопоказания:
- Детский возраст: Организм ребенка более чувствителен к ионизирующему излучению. Исследование проводится строго по показаниям с минимизацией дозовой нагрузки и использованием средств защиты (принцип ALARA - As Low As Reasonably Achievable) [6].
- Тяжелое общее состояние пациента, не позволяющее ему сохранять неподвижность во время исследования.
- Наличие металлических имплантов в зоне исследования, которые могут создавать артефакты на снимках.
Основным ограничением для рентгенографии является беременность, в то время как в остальных случаях решение о проведении исследования принимается на основе сопоставления потенциальной пользы и рисков.
Ограничения метода
- Низкая информативность в отношении мягких тканей: Рентгенография не визуализирует межпозвонковые диски (грыжи, протрузии), спинной мозг, нервные корешки, связки и мышцы. Для их оценки требуется МРТ.
- Эффект суммации: Изображение является двухмерной проекцией трехмерного объекта, что приводит к наложению теней от различных структур (рёбра, органы средостения), затрудняя интерпретацию.
- Низкая чувствительность на ранних стадиях: Метод может не выявить начальные стадии остеопороза, мелкие трещины, ранние воспалительные или опухолевые изменения в костном мозге. Патологический процесс становится виден только при значительной (30-50%) потере костной массы [7].
Ограниченная способность визуализировать мягкие ткани и ранние патологические изменения является фундаментальным недостатком рентгенографии, что требует использования КТ или МРТ для уточняющей диагностики.
Как подготовиться к исследованию
В большинстве случаев специальная подготовка к рентгенографии грудного отдела позвоночника не требуется.
Общие рекомендации для пациента:
- Информирование врача: Необходимо сообщить врачу-рентгенологу о возможной или подтвержденной беременности.
- Снятие металлических предметов: Перед процедурой следует снять все металлические украшения (цепочки, пирсинг), одежду с металлическими элементами (молнии, пуговицы, застежки бюстгальтера) в области исследования, так как они создают артефакты на снимках.
- Психологическая подготовка: Процедура абсолютно безболезненна и занимает всего несколько минут. Пациенту важно сохранять спокойствие и неподвижность во время выполнения снимка по команде рентген-лаборанта.
Простота подготовки, заключающаяся в основном в удалении металлических предметов с тела, является одним из преимуществ рентгенографии, делая её доступной для экстренного применения.
Порядок проведения процедуры
Процедура проводится в специально оборудованном рентгеновском кабинете и выполняется рентген-лаборантом под контролем врача-рентгенолога.
Этапы исследования:
- Позиционирование: Пациент раздевается до пояса. Рентген-лаборант помогает ему занять правильное положение. Исследование обычно выполняется в двух стандартных проекциях.
- Прямая (передне-задняя, AP) проекция: Пациент стоит или лежит на спине. Руки вдоль туловища. Центральный луч направляется на середину грудины.

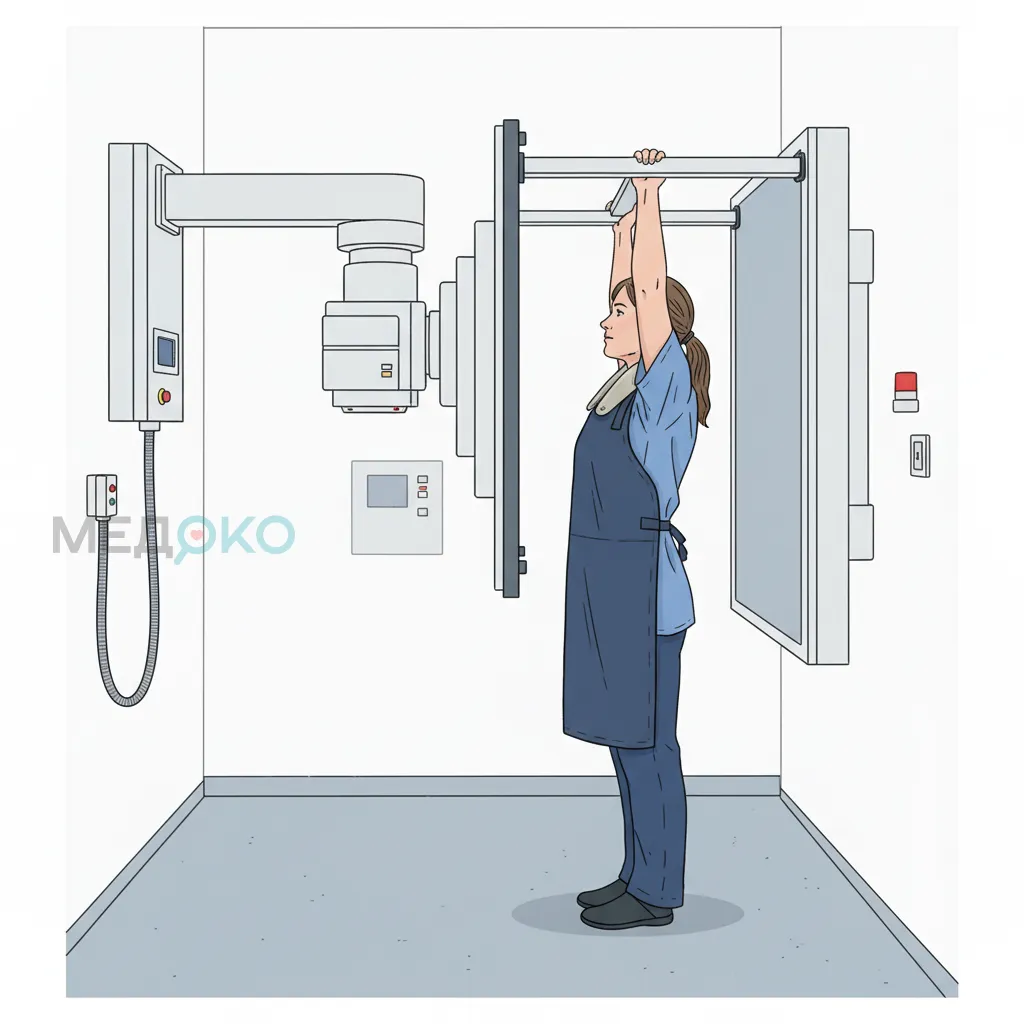

- Боковая (LAT) проекция: Пациент стоит или лежит на боку с приподнятыми и скрещенными на груди или заведенными за голову руками, чтобы вывести плечевые суставы из зоны интереса.
- Защита: На область таза и гонад надевается специальный просвинцованный фартук для защиты репродуктивных органов от рассеянного излучения.
- Выполнение снимка: Рентген-лаборант выходит в смежное помещение (пультовую) и через микрофон просит пациента сделать вдох и задержать дыхание на несколько секунд. Неподвижность в этот момент критически важна для получения четкого изображения.
- Завершение: После выполнения снимков в обеих проекциях пациент может одеваться. Вся процедура занимает 5-10 минут.
При необходимости (например, для оценки нестабильности позвоночного сегмента) могут выполняться функциональные пробы - снимки в боковой проекции в положении максимального сгибания и разгибания.
Стандартизированный протокол проведения рентгенографии в двух взаимно перпендикулярных проекциях обеспечивает получение достаточной информации для комплексной оценки состояния грудного отдела позвоночника.
Как интерпретировать результаты
Интерпретацию рентгенограмм проводит врач-рентгенолог, который составляет подробное заключение. Окончательный диагноз ставит лечащий врач с учетом данных анамнеза, клинического осмотра и результатов других исследований.
Систематический подход к оценке снимков (ABCDE)
- A (Alignment & Architecture) - Ось и архитектура:
- Оцениваются физиологические изгибы. В прямой проекции позвоночник должен быть ровным. Наличие бокового изгиба свидетельствует о сколиозе. В боковой проекции оценивается выраженность грудного кифоза.
- Проверяется ровность контуров позвонков, отсутствие смещений (спондилолистез).
- B (Bone) - Костная ткань:
- Оценивается форма, высота и структура тел позвонков. Снижение высоты передних отделов (клиновидная деформация) характерно для компрессионных переломов.
- Анализируется целостность кортикального слоя, наличие линий перелома, зон деструкции (при опухолях, инфекциях) или уплотнения (остеобластические метастазы).
- Выявляются остеофиты по краям тел позвонков.
- C (Cartilage & Discs) - Хрящи и диски:
- Межпозвонковые диски не видны на рентгене, но об их состоянии судят косвенно по высоте межпозвонковых пространств. Равномерное или неравномерное снижение высоты является признаком остеохондроза.
- S (Soft tissues) - Мягкие ткани:
- Оцениваются паравертебральные мягкие ткани. Их расширение может указывать на наличие гематомы, абсцесса или опухоли.
Рентгенологические признаки некоторых патологий
| Патология |
Ключевые рентгенологические признаки |
| Компрессионный перелом |
Клиновидная деформация тела позвонка, снижение его высоты в переднем отделе. |
| Сколиоз |

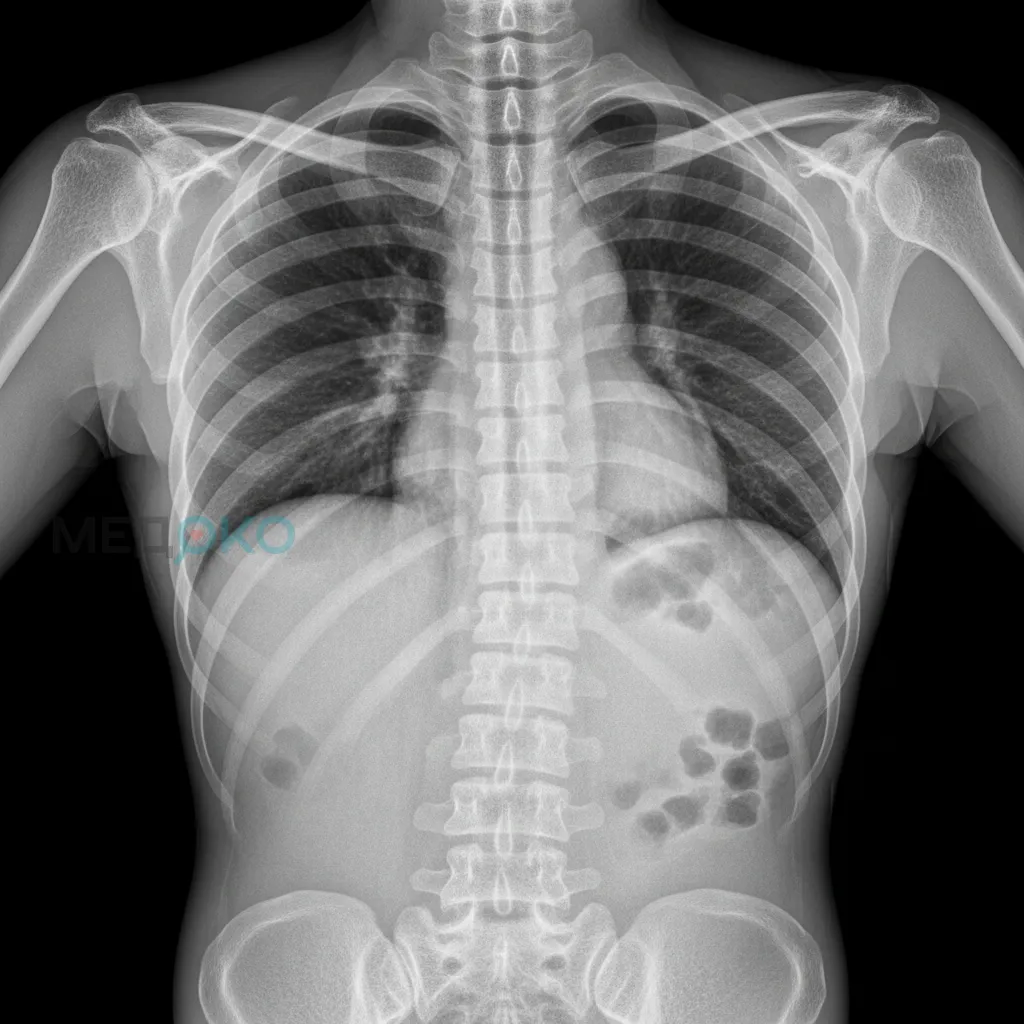

Боковое искривление позвоночника в прямой проекции, измеряемое углом Кобба; ротация позвонков. |
| Остеохондроз |
Снижение высоты межпозвонковых пространств, субхондральный склероз замыкательных пластинок. |
| Болезнь Шейермана-Мау |
Усиление грудного кифоза, клиновидная деформация 3 и более смежных позвонков, грыжи Шморля. |
| Анкилозирующий спондилит |
Квадратизация тел позвонков, синдесмофиты, оссификация связок («бамбуковая палка»). |
| Метастазы (остеолитические) |
Очаги разрежения (деструкции) костной ткани, патологические переломы. |
Систематическая и последовательная оценка рентгенограмм по общепринятым алгоритмам позволяет врачу-рентгенологу выявить даже минимальные отклонения от нормы и составить информативное заключение для лечащего врача.
Средняя стоимость услуги
Стоимость рентгенографии грудного отдела позвоночника в России варьируется в зависимости от нескольких факторов:
- Регион: В Москве и Санкт-Петербурге цены, как правило, выше, чем в других регионах.
- Тип учреждения:
- Государственные ЛПУ (по системе ОМС): При наличии направления от врача исследование проводится бесплатно для пациента.
- Частные медицинские центры: Стоимость может колебаться от 1500 до 4000 рублей за исследование в двух проекциях.
- Объем исследования: Цена может зависеть от количества проекций (стандартные две или с дополнительными функциональными пробами).
- Дополнительные услуги: В стоимость может входить консультация рентгенолога, запись результатов на цифровой носитель (диск или флеш-накопитель).
Доступность рентгенографии обеспечивается как возможностью бесплатного прохождения по полису ОМС, так и умеренной стоимостью в частном секторе, что делает этот метод экономически эффективным.
Заключение
Рентгенография грудного отдела позвоночника, несмотря на свой возраст, остается незаменимым инструментом в арсенале современного врача. Ее сильные стороны - скорость, доступность, низкая стоимость и высокая информативность при оценке костных структур и деформаций позвоночника - позволяют быстро поставить первичный диагноз при травмах, сколиозе, остеохондрозе и ряде других заболеваний.
Важно помнить об ограничениях метода, в первую очередь о невозможности прямой визуализации мягких тканей, что диктует необходимость комплексного подхода к диагностике с использованием КТ и МРТ при наличии соответствующих показаний. Правильное определение показаний и противопоказаний, а также грамотная интерпретация полученных данных в контексте клинической картины являются залогом успешной диагностики и последующего лечения патологий позвоночника.
В современной клинической практике рентгенография грудного отдела позвоночника выполняет роль ключевого скринингового и первичного диагностического метода, который эффективно направляет дальнейший диагностический поиск и определяет лечебную тактику.
Сравнительные таблицы
Таблица 1. Сравнение методов визуализации позвоночника (Рентген, КТ, МРТ)
| Критерий |
Рентгенография |
Компьютерная томография (КТ) |
Магнитно-резонансная томография (МРТ) |
| Принцип действия |
Ионизирующее излучение (X-лучи) |
Ионизирующее излучение (X-лучи), послойное сканирование |
Магнитное поле и радиочастотные импульсы |
| Основные преимущества |
Быстрота, доступность, низкая стоимость, низкая лучевая нагрузка |
Высокая детализация костных структур, быстрота, 3D-реконструкции |
Лучшая визуализация мягких тканей, отсутствие лучевой нагрузки |
| Основные недостатки |
2D-изображение, низкая информативность для мягких тканей, суммационный эффект |
Высокая лучевая нагрузка, артефакты от металла |
Длительность, высокая стоимость, противопоказания (металл, кардиостимуляторы), клаустрофобия |
| Ключевые показания |
Скрининг, травмы, деформации (сколиоз, кифоз), дегенеративные изменения |
Сложные переломы, оценка костных каналов, планирование операций, онкопоиск |
Грыжи дисков, стеноз канала, опухоли спинного мозга, воспалительные и демиелинизирующие заболевания |
Таблица 2. Рентгенография грудного отдела у взрослых и детей: ключевые отличия
| Аспект |
Взрослые |
Дети |
| Основные показания |
Дегенеративные заболевания, травмы, остеопороз, метастазы |
Врожденные аномалии, идиопатический сколиоз, болезнь Шейермана-Мау, травмы |
| Особенности интерпретации |
Оценка остеофитов, высоты дисков, признаков остеопороза |
Необходимо учитывать наличие зон роста (эпифизарных пластинок), которые можно ошибочно принять за переломы |
| Лучевая нагрузка |
Стандартные протоколы |
Принцип ALARA: минимально возможные дозы, использование гонадной защиты, сокращение числа снимков |
| Анатомические особенности |
Сформированный скелет |
Незавершенное окостенение, физиологические изгибы в стадии формирования |
Список сокращений
- ГОП - Грудной отдел позвоночника
- КТ - Компьютерная томография
- МРТ - Магнитно-резонансная томография
- ЛПУ - Лечебно-профилактическое учреждение
- ОМС - Обязательное медицинское страхование
- AP (Anterior-Posterior) - Передне-задняя проекция
- LAT (Lateral) - Боковая проекция
- ALARA (As Low As Reasonably Achievable) - Настолько низко, насколько разумно достижимо (принцип минимизации лучевой нагрузки)
Краткий глоссарий
- Кифоз - изгиб позвоночника в сагиттальной плоскости, выпуклостью обращенный назад.
- Остеофит - патологическое костное разрастание по краям суставных поверхностей или тел позвонков.
- Остеохондроз - дегенеративно-дистрофическое поражение межпозвонкового диска и прилегающих тел позвонков.
- Сколиоз - стойкое боковое искривление позвоночника во фронтальной плоскости.
- Спондилёз - дегенеративное заболевание позвоночника, характеризующееся образованием остеофитов по краям тел позвонков.
- Спондилит - воспалительное заболевание позвоночника, чаще инфекционной природы.
- Угол Кобба - стандартный метод измерения величины искривления позвоночника на рентгенограммах.
- Грыжа Шморля - выпячивание хрящевой ткани межпозвонкового диска в губчатую кость тела выше- или нижележащего позвонка.
Список литературы
- Клинические рекомендации «Идиопатический сколиоз». Министерство Здравоохранения РФ, 2021. - URL: https://cr.minzdrav.gov.ru/recomend/679_1 (дата обращения: 15.01.2025).
- Patel, P. R., & De Jesus, O. (2023). X-ray Production. In StatPearls. StatPearls Publishing. - URL: https://www.ncbi.nlm.nih.gov/books/NBK557558/ (дата обращения: 18.01.2025).
- NICE guideline [NG39]. Spinal injury: assessment and initial management. National Institute for Health and Care Excellence, 2016. - URL: https://www.nice.org.uk/guidance/ng39 (дата обращения: 20.01.2025).
- Клинические рекомендации «Структурный сколиоз». Министерство Здравоохранения РФ, 2021. - URL: https://cr.minzdrav.gov.ru/recomend/283_1 (дата обращения: 15.01.2025).
- Van der Heijde, D., et al. (2017). 2016 update of the ASAS-EULAR management recommendations for axial spondyloarthritis. Annals of the Rheumatic Diseases, 76(6), 978-991. - URL: https://ard.bmj.com/content/76/6/978 (дата обращения: 21.01.2025).
- Staal, J., et al. (2020). Radiation exposure reduction for children undergoing spinal radiographs for scoliosis assessment. Cochrane Database of Systematic Reviews. - URL: https://www.cochranelibrary.com/cdsr/doi/10.1002/14651858.CD012975.pub2/full (дата обращения: 22.01.2025).
- Roudsari, B., & Jarvik, J. G. (2010). Lumbar spine imaging for low back pain: indications and yield. JAMA Internal Medicine, 170(18), 1618-1625. - URL: https://jamanetwork.com/journals/jamainternalmedicine/fullarticle/775704 (дата обращения: 24.01.2025).
- Михайлов А.Н. Руководство по медицинской визуализации. - Минск: Вышэйшая школа, 2018. - 464 с. (дата обращения: 25.01.2025).
- Национальное руководство по лучевой диагностике и терапии. ГЭОТАР-Медиа, 2018. - URL: https://www.rosmedlib.ru/book/ISBN9785970446415.html (дата обращения: 26.01.2025).
- Laredo, J. D., & El-Khoury, G. Y. (2022). Plain Radiography in the Assessment of the Painful Spine. In Spine Imaging (pp. 3-18). Elsevier. - URL: https://scholar.google.com/ (дата обращения: 28.01.2025).
Популярные вопросы и ответы
1
Насколько вреден рентген грудного отдела? Безопасно ли это обследование?
Рентгенография связана с использованием ионизирующего излучения, но доза при исследовании позвоночника минимальна и строго контролируется. При выполнении по медицинским показаниям польза от полученной диагностической информации значительно превышает потен
2
У меня болит спина, возможно, защемило нерв или есть грыжа. Покажет ли это рентген?
Нет, напрямую рентген не показывает мягкие ткани, такие как межпозвонковые диски (грыжи), нервные корешки или спинной мозг. Однако он может выявить косвенные признаки проблем с дисками, например, снижение высоты межпозвонкового пространства, а также други
3
Больно ли делать рентген грудного отдела и сколько времени это займет?
Процедура абсолютно безболезненна. Вам нужно будет лишь сохранять неподвижность в определённой позе в течение нескольких секунд, пока делается снимок. Всё исследование, включая подготовку и выполнение снимков в двух проекциях, обычно занимает не более 5–1
4
В заключении написали «признаки остеохондроза». Это опасно?
«Признаки остеохондроза» — это рентгенологическое описание возрастных или нагрузочных изменений в позвоночнике, таких как снижение высоты межпозвонковых дисков и уплотнение костной ткани. Это очень распространенное состояние, которое может и не вызывать н
5
Почему мне назначили рентген, а не сразу МРТ, которое считается более точным?
Рентген часто является первым шагом в диагностике. Это быстрый, доступный и информативный метод для оценки состояния костных структур, выявления переломов, искривлений (сколиоза) и выраженных дегенеративных изменений. Врач назначает его, чтобы исключить э
6
Можно ли делать рентген, если есть вероятность беременности?
Плановая рентгенография противопоказана при беременности, особенно в первом триместре, из-за потенциального риска для плода. Обязательно сообщите врачу и рентген-лаборанту о возможной или подтвержденной беременности до начала процедуры. В экстренных случа
