КТ предплечья: Комплексный клинический обзор

Компьютерная томография (КТ) предплечья является высокоинформативным методом лучевой диагностики, который позволяет получить послойные изображения костных структур, мягких тканей и сосудов данной анатомической области. В современной травматологии, ортопедии, онкологии и сосудистой хирургии КТ занимает ключевую позицию благодаря своей способности предоставлять детализированные трехмерные данные, незаменимые для точной диагностики, предоперационного планирования и оценки эффективности лечения. Этот обзор предназначен для врачей-клиницистов, рентгенологов и студентов медицинских вузов и представляет собой систематизированное руководство по применению КТ предплечья у взрослых и детей.

Список сокращений

• КТ – Компьютерная томография
• МСКТ – Мультиспиральная компьютерная томография
• МРТ – Магнитно-резонансная томография
• УЗИ – Ультразвуковое исследование
• 3D – Трехмерный
• ЛД – Лучевая доза
• КУ – Контрастное усиление
• ЛФК – Лечебная физкультура
• НПВС – Нестероидные противовоспалительные средства
• ALARA (As Low As Reasonably Achievable) – Настолько низко, насколько разумно достижимо (принцип минимизации лучевой нагрузки)

Краткий глоссарий

• Аппарат внешней фиксации – Медицинское устройство, используемое для стабилизации костных отломков при сложных переломах, стержни которого находятся вне тела пациента.
• Артефакт – Искажение на изображении, не соответствующее реальной структуре объекта (например, от металлических имплантов).
• Гентри – Кольцевая часть КТ-сканера, в которой вращаются рентгеновская трубка и детекторы.
• Денситометрия – Измерение плотности тканей (в единицах Хаунсфилда на КТ), позволяющее дифференцировать различные структуры (кость, мышцы, жидкость, жир).
• Контрастное вещество – Йодсодержащий препарат, вводимый внутривенно для улучшения визуализации сосудов и мягких тканей с хорошим кровоснабжением.
• Остеосинтез – Хирургическая операция по соединению костных отломков с помощью различных фиксирующих конструкций (пластин, винтов, штифтов).
• Остеомиелит – Инфекционное воспаление костной ткани, включая костный мозг.
• Реконструкция (MPR, 3D VRT) – Программная обработка исходных аксиальных срезов для получения изображений в других плоскостях (корональной, сагиттальной) или создания объемной трехмерной модели.
• Перелом Галеацци – Перелом лучевой кости в нижней трети в сочетании с вывихом в дистальном лучелоктевом суставе.
• Перелом Монтеджи – Перелом локтевой кости в верхней или средней трети в сочетании с вывихом головки лучевой кости.

1. Анатомия предплечья: Структурный фундамент для диагностики

Предплечье (лат. antebrachium) – это сегмент верхней конечности, расположенный между локтевым и лучезапястным суставами. Глубокое понимание его сложной анатомии является основой для корректной интерпретации результатов КТ.

Костная структура

Основу предплечья составляют две длинные трубчатые кости:

1. Лучевая кость (radius): Располагается латерально (со стороны большого пальца). Участвует в образовании локтевого и лучезапястного суставов. Ее дистальный эпифиз значительно шире проксимального.
2. Локтевая кость (ulna): Располагается медиально (со стороны мизинца). Ее проксимальный конец (локтевой отросток, olecranon) формирует основную часть локтевого сустава.

Эти кости соединены между собой тремя суставами: проксимальным и дистальным лучелоктевыми суставами, а также межкостной перепонкой (membrana interossea antebrachii), которая обеспечивает стабильность и передачу нагрузки.

Мышечно-сухожильный аппарат

Мышцы предплечья разделены фасциями на две основные группы:

• Передняя группа (сгибатели): Включает поверхностные и глубокие сгибатели кисти и пальцев.
• Задняя группа (разгибатели): Включает разгибатели кисти и пальцев.

КТ без контрастирования позволяет оценить общие контуры мышечных массивов, выявить наличие объемных образований, гематом или зон отека. КТ с контрастным усилением значительно повышает информативность при подозрении на абсцессы, флегмоны или опухоли мягких тканей, позволяя оценить степень их васкуляризации.

Сосудисто-нервные пучки

Основные сосудисто-нервные структуры проходят в фасциальных ложах предплечья:

• Артерии: Лучевая (a. radialis) и локтевая (a. ulnaris) артерии, являющиеся ветвями плечевой артерии.
• Нервы: Срединный (n. medianus), локтевой (n. ulnaris) и лучевой (n. radialis) нервы, которые иннервируют мышцы и кожу предплечья и кисти.

КТ-ангиография (КТ с болюсным контрастированием) является методом выбора для диагностики острой артериальной травмы, тромбозов, аневризм или артериовенозных мальформаций.

Особенности строения у детей

Костный аппарат предплечья у детей имеет принципиальные отличия, влияющие на диагностику:

• Зоны роста (эпифизарные пластинки): Хрящевые зоны, которые на КТ выглядят как линии "просветления" и не должны ошибочно приниматься за переломы.
• Более толстая и эластичная надкостница: Это приводит к специфическим типам переломов, таким как перелом по типу "зеленой ветки" или поднадкостничный перелом.
• Ядра окостенения: Появляются в определенном возрасте и также могут имитировать костные фрагменты.

2. Что такое компьютерная томография (КТ) предплечья?

Принцип метода

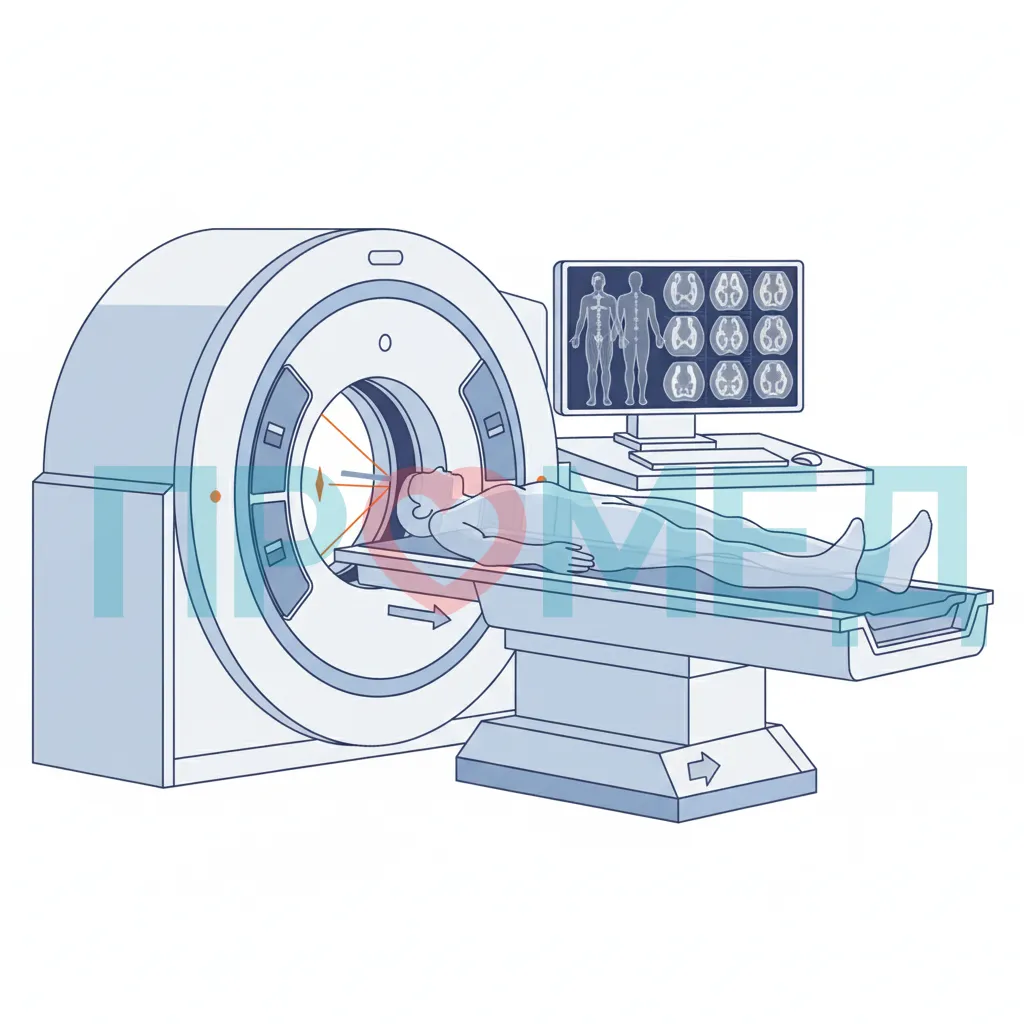

Компьютерная томография – это метод лучевой диагностики, основанный на использовании рентгеновского излучения. В отличие от стандартной рентгенографии, которая создает двухмерное суммационное изображение, КТ-сканер выполняет серию послойных снимков (срезов) исследуемой области под разными углами. Компьютер обрабатывает полученные данные и реконструирует детальные аксиальные, сагиттальные и корональные изображения, а также строит трехмерные модели.

Роль мультиспиральной КТ (МСКТ)

Современные аппараты – это мультиспиральные томографы (МСКТ). Они оснащены несколькими рядами детекторов, что позволяет за одно вращение рентгеновской трубки получать данные сразу для множества срезов. Это значительно сокращает время сканирования, уменьшает лучевую нагрузку и позволяет получать срезы толщиной менее миллиметра.

КТ с контрастированием

Для улучшения визуализации мягких тканей, сосудов, а также для оценки характера новообразований или воспалительных процессов применяется внутривенное контрастирование. Пациенту в локтевую вену вводится йодсодержащий контрастный препарат. Это вещество активно накапливается в тканях с интенсивным кровоснабжением.

Фазы контрастирования:

1. Артериальная фаза: Контраст находится преимущественно в артериях. Идеальна для диагностики артериальных травм и аневризм.
2. Венозная (паренхиматозная) фаза: Контраст равномерно распределяется в органах и мягких тканях. Оптимальна для выявления опухолей, абсцессов, флегмон.
3. Отсроченная фаза: Контраст выводится из тканей. Используется для оценки характера накопления в некоторых опухолях.

3. Показания для проведения КТ предплечья

КТ не является скрининговым методом. Ее назначение должно быть строго обосновано. Первичным методом диагностики травм предплечья всегда остается рентгенография в двух проекциях.

Травматические повреждения

• Внутрисуставные и оскольчатые переломы: Особенно дистального метаэпифиза лучевой кости и проксимального отдела локтевой кости. КТ позволяет точно оценить количество отломков, их смещение и степень повреждения суставной поверхности.
• Сложные переломовывихи: Такие как перелом Галеацци и Монтеджи. КТ необходима для оценки стабильности суставов и планирования репозиции и остеосинтеза.
• Подозрение на несращение или неправильное сращение перелома (pseudoarthrosis): КТ позволяет оценить состояние костной мозоли и наличие диастаза между отломками.
• Стрессовые переломы: У спортсменов при неясной клинической картине и отрицательных данных рентгенографии.
• Оценка состояния после остеосинтеза: Для контроля положения металлоконструкций, выявления их нестабильности или перелома, а также для оценки консолидации.

Опухолевые и воспалительные процессы

• Костные опухоли (первичные и метастатические): КТ позволяет оценить размер опухоли, ее структуру (остеолитическая, остеобластическая), степень разрушения кортикального слоя и распространение в мягкие ткани.
• Опухоли мягких тканей: При крупных образованиях КТ с контрастом помогает определить их границы, отношение к сосудам и нервам, а также предположить характер (например, липома имеет характерную жировую плотность).
• Хронический остеомиелит: КТ является высокочувствительным методом для выявления костных секвестров, свищевых ходов и полостей, которые могут быть не видны на рентгенограммах.

Предоперационное планирование и послеоперационный контроль

• 3D-моделирование: На основе данных КТ создаются трехмерные модели поврежденного сегмента. Это позволяет хирургу-травматологу виртуально "отрепетировать" операцию, подобрать оптимальный размер и форму пластин и винтов, что особенно важно при сложных внутрисуставных переломах.
• Контроль после остеосинтеза: КТ с протоколами подавления артефактов от металла (MAR) позволяет адекватно оценить положение имплантов и процесс сращения кости даже при наличии массивных металлоконструкций.

Диагностика сосудистых аномалий

• КТ-ангиография: Применяется при подозрении на:
  • Травматическое повреждение артерий (разрыв, расслоение, тромбоз).
  • Артериовенозные мальформации.
  • Аневризмы.
  • Оценку проходимости сосудистых шунтов после реконструктивных операций.

4. Противопоказания и ограничения при проведении КТ

Абсолютные противопоказания

• Беременность: Рентгеновское излучение обладает тератогенным эффектом, особенно в первом триместре. КТ проводится только по жизненным показаниям, когда польза для матери превышает потенциальный риск для плода.
• Масса тела пациента, превышающая допустимую для стола томографа: Обычно это 150–200 кг в зависимости от модели аппарата.

Относительные противопоказания

• Аллергия на йодсодержащие контрастные препараты: В случае, если планируется КТ с КУ. При наличии аллергии в анамнезе исследование либо проводится без контраста, либо после премедикации антигистаминными препаратами и кортикостероидами под контролем анестезиолога.
• Тяжелая почечная недостаточность: Скорость клубочковой фильтрации (СКФ)
• Тяжелый гипертиреоз (тиреотоксикоз): Йод в контрастном препарате может спровоцировать тиреотоксический криз.
• Лактация: Рекомендуется прервать грудное вскармливание на 24–48 часов после введения контраста.
• Клаустрофобия: Хотя гентри КТ-аппарата широкое и короткое, у некоторых пациентов может возникнуть паническая атака. В таких случаях возможна седация.
• Неадекватное состояние пациента: Невозможность сохранять неподвижность во время сканирования.

5. Как подготовиться к исследованию

КТ без контрастирования

Специальной подготовки не требуется. Пациенту необходимо прийти в удобной одежде без металлических элементов (молний, кнопок, украшений) в области исследования. Непосредственно перед процедурой нужно снять часы, браслеты, кольца.

КТ с контрастированием

Подготовка более серьезная:

1. Анализ крови: Необходимо сдать биохимический анализ крови на уровень креатинина и рассчитать скорость клубочковой фильтрации (СКФ). Исследование проводится только при нормальных показателях функции почек. Срок давности анализа – не более 10-14 дней.
2. Голод: Исследование проводится натощак. Последний прием пищи должен быть за 4-6 часов до процедуры. Можно пить чистую негазированную воду.
3. Информирование врача: Необходимо сообщить врачу обо всех имеющихся хронических заболеваниях (особенно почек, щитовидной железы, сахарного диабета) и аллергических реакциях.
4. Прием метформина: Пациенты с сахарным диабетом, принимающие метформин, должны прекратить его прием за 48 часов до и на 48 часов после исследования с контрастом по согласованию с эндокринологом.

6. Порядок проведения процедуры КТ

Этапы сканирования

1. Подготовка: Пациент заходит в процедурную, рентген-лаборант помогает ему лечь на стол томографа. Исследуемая рука укладывается в специальную подставку для обеспечения неподвижности и правильного положения.
2. Установка катетера: Если планируется КТ с КУ, медсестра устанавливает в локтевую вену (обычно на здоровой руке) периферический венозный катетер.
3. Сканирование: Стол с пациентом плавно заезжает в гентри аппарата. Сначала выполняется топограмма – обзорный снимок для планирования области сканирования. Затем проводится основное сканирование, которое длится всего несколько секунд. В это время необходимо лежать абсолютно неподвижно.
4. Введение контраста: При необходимости через катетер с помощью автоматического инжектора вводится контрастное вещество. Пациент может почувствовать тепло, распространяющееся по телу, и металлический привкус во рту – это нормальная реакция. После этого выполняется одна или несколько серий сканирования в разные фазы.
5. Завершение: После окончания сканирования стол выезжает из гентри, катетер (если он был установлен) удаляется. Пациент может сразу вернуться к своим обычным делам.

Особенности проведения у детей

Процедура требует особого подхода. Главная задача – обеспечить полную неподвижность ребенка во время сканирования.

• Дети младшего возраста (до 5-6 лет): Исследование часто проводится в состоянии медикаментозного сна или под наркозом под наблюдением анестезиологической бригады.
• Дети старшего возраста: Важна психологическая подготовка. Родителям и персоналу необходимо объяснить ребенку, как будет проходить процедура, и убедить его лежать спокойно.
• Протоколы сканирования: Используются специальные педиатрические протоколы с пониженной лучевой дозой (мАс и кВ).

7. Как интерпретировать результаты КТ

Интерпретацию результатов проводит врач-рентгенолог. Заключение выдается пациенту вместе с диском, на котором записаны все срезы исследования.

Анализ костных структур

Рентгенолог оценивает:

• Целостность кортикального слоя: Наличие линий перелома, их направление (поперечные, косые, винтообразные).
• Смещение отломков: По ширине, длине, под углом, с ротацией.
• Состояние суставных поверхностей: Наличие импрессии (вдавления), ступенчатой деформации, свободных костных фрагментов в полости сустава.
• Плотность и структура кости: Выявление зон остеолиза (разрушения) или остеосклероза (уплотнения), характерных для опухолей или воспаления.
• Состояние костной мозоли: При контроле заживления переломов.

Оценка мягких тканей

• Нативная КТ: Оценивается наличие и объем гематом, отек подкожно-жировой клетчатки, наличие инородных тел, газа (признак газовой гангрены).
• КТ с КУ: Оценивается накопление контраста. Интенсивное накопление по периферии с центральной зоной низкой плотности характерно для абсцесса. Неоднородное, выраженное накопление – для злокачественных опухолей.

3D-реконструкция и ее значение

3D-модели позволяют:

• Наглядно представить сложность перелома клиницисту и пациенту.
• Точно спланировать точки введения винтов и расположение пластины.
• Определить оптимальный хирургический доступ.

8. Сравнительные таблицы

Таблица 1. Сравнение методов визуализации предплечья: КТ, МРТ, Рентген

Таблица 2. Основные показания к КТ предплечья у взрослых и детей

9. Средняя стоимость услуги

Стоимость КТ предплечья в России варьируется в зависимости от нескольких факторов:

• Регион: В Москве и Санкт-Петербурге цены, как правило, выше, чем в других регионах.
• Уровень клиники: Частные медицинские центры экспертного класса с современным оборудованием (128-256 срезов) устанавливают более высокие цены.
• Использование контраста: КТ с контрастным усилением стоит на 40-60% дороже из-за стоимости самого препарата и необходимости участия дополнительного медперсонала.
• Дополнительные услуги: Построение 3D-реконструкции, запись на пленку или флеш-накопитель могут оплачиваться отдельно.

Примерный диапазон цен (на 2023-2024 год):

• КТ предплечья без контрастирования: 3 000 – 7 000 рублей.
• КТ предплечья с контрастированием: 6 000 – 15 000 рублей.

10. Вопрос-ответ (FAQ)

Вопрос 1: Насколько вредно КТ предплечья? Какую дозу облучения я получу?

Ответ: Любое рентгеновское исследование связано с лучевой нагрузкой. Однако при сканировании конечностей, таких как предплечье, доза относительно невелика. Эффективная доза составляет примерно 0.1-1 мЗв, что сопоставимо с дозой, получаемой человеком от естественного радиационного фона за несколько месяцев. Современные аппараты используют технологии итеративной реконструкции, которые позволяют снизить дозу на 40-80% без потери качества изображения. Риск негативных последствий от такой дозы считается минимальным и несопоставим с пользой от точной диагностики.

Вопрос 2: Мне сделали рентген, зачем еще и КТ?

Ответ: Рентген – это плоское, двухмерное изображение. При сложных переломах, особенно внутри сустава, отломки накладываются друг на друга, и оценить их точное положение и количество невозможно. КТ создает послойные срезы и 3D-модель, что позволяет хирургу увидеть полную картину повреждения, как если бы он "разобрал" кость. Это критически важно для выбора правильной тактики операции и достижения хорошего функционального результата.

Вопрос 3: КТ или МРТ – что лучше для предплечья?

Ответ: Это два разных метода, которые не заменяют, а дополняют друг друга. Если проблема в костях (перелом, костная опухоль), "золотым стандартом" является КТ. Если же вас беспокоят мышцы, связки, сухожилия или нервы (например, подозрение на разрыв сухожилия, защемление нерва, опухоль мягких тканей), то методом выбора будет МРТ, так как она гораздо лучше визуализирует мягкие ткани.

Вопрос 4: Больно ли делать КТ с контрастом?

Ответ: Само сканирование абсолютно безболезненно. Единственный дискомфортный момент – это укол в вену для установки катетера, как при обычном анализе крови. Во время введения контраста вы можете почувствовать тепло, которое быстро проходит. Это нормальная реакция, а не аллергия.

Вопрос 5: У меня стоит металлическая пластина после старого перелома. Можно ли делать КТ?

Ответ: Да, можно и нужно. Металлические импланты (пластины, винты) из титана или медицинских сплавов не являются противопоказанием для КТ (в отличие от МРТ, где они могут быть абсолютным противопоказанием). Металл создает на изображениях помехи (артефакты), но современные томографы оснащены специальными программами (MAR - Metal Artifact Reduction), которые эффективно подавляют эти артефакты и позволяют получить качественное изображение кости и окружающих тканей.

11. Заключение

Компьютерная томография предплечья является незаменимым инструментом в арсенале современного клинициста. Она предоставляет исчерпывающую информацию о состоянии костных структур, что делает ее методом выбора при диагностике сложных травматических повреждений, а также при предоперационном планировании и послеоперационном контроле. Возможности КТ-ангиографии и сканирования с контрастным усилением расширяют спектр показаний, включая сосудистую патологию, опухолевые и воспалительные процессы.

Несмотря на наличие лучевой нагрузки, применение современных МСКТ-аппаратов с низкодозовыми протоколами, особенно в педиатрической практике, позволяет минимизировать риски. Строгое соблюдение показаний и противопоказаний, а также правильная подготовка пациента к исследованию с контрастированием, являются залогом получения максимальной диагностической информации при высоком уровне безопасности. Дальнейшее развитие технологий, таких как двухэнергетическая КТ и алгоритмы подавления артефактов, обещает еще больше расширить диагностические возможности этого мощного метода визуализации.

Список литературы

1. Radiopaedia.org. Forearm | Radiology Reference Article. [Электронный ресурс]. URL: https://radiopaedia.org/articles/forearm
2. PubMed Central (PMC). Lee, J. C., & Healy, J. C. (2016). Imaging of the tendons of the hand and wrist. The British Journal of Radiology, 89(1062), 20150755. [Электронный ресурс]. URL: https://www.ncbi.nlm.nih.gov/pmc/articles/PMC4856649/
3. PubMed. O'Donnell, T., O'Connor, E., & Ryan, J. (2017). The role of CT angiography in the assessment of the acutely injured limb. Injury, 48(9), 1883-1892. [Электронный ресурс]. URL: https://pubmed.ncbi.nlm.nih.gov/28847333/
4. Русский медицинский журнал (РМЖ). Тактика лечения детей с переломами костей предплечья. [Электронный ресурс]. URL: https://www.rmj.ru/articles/pediatriya/Taktika_lecheniya_detey_s_perelomami_kostey_predplechya/
5. Инвитро. Компьютерная томография костей предплечья. [Электронный ресурс]. URL: https://www.invitro.ru/analizy-i-uslugi/instrumentalnaya-diagnostika/kt/5176/
6. Европейский Медицинский Центр (EMC). КТ с контрастированием. [Электронный ресурс]. URL: https://www.emcmos.ru/articles/kt-s-kontrastirovaniem
7. Google Scholar (The Journal of Bone & Joint Surgery). Harness, N. G., et al. (2004). Loss of fixation of the volar lunate facet fragment in fractures of the distal part of the radius. The Journal of Bone & Joint Surgery, 86(9), 1900-1908. [Электронный ресурс]. URL: https://scholar.google.com/scholar?q=preoperative+ct+distal+radius+fracture
8. National Cancer Institute (USA.gov). Osteosarcoma and Malignant Fibrous Histiocytoma of Bone Treatment (PDQ®)–Patient Version. [Электронный ресурс]. URL: https://www.cancer.gov/types/bone/patient/bone-treatment-pdq
9. Nature Medicine / Scientific Reports. Xing, Z., et al. (2021). Application of 3D printing technology in the surgical treatment of complex distal radius fractures. Scientific Reports, 11(1), 7268. [Электронный ресурс]. URL: https://www.nature.com/articles/s41598-021-86518-7
10. Mayo Clinic. CT scan - About. [Электронный ресурс]. URL: https://www.mayoclinic.org/tests-procedures/ct-scan/about/pac-20393675
11. Справочник MSD. Лучевая диагностика у детей. [Электронный ресурс]. URL: https://www.msdmanuals.com/ru/профессиональный/педиатрия/принципы-лечения-детей/лучевая-диагностика-у-детей
12. Клинические рекомендации Министерства здравоохранения РФ. [Электронный ресурс]. URL: http://cr.rosminzdrav.ru/#!/rubricator/search (поиск по соответствующим нозологиям, например, "Перелом дистального отдела лучевой кости").
13. JAMA (Journal of the American Medical Association). Sodickson, A., et al. (2009). Strategies for reducing radiation dose in CT. JAMA, 302(7), 785-786. (Статья общего характера о снижении дозы).
14. NEJM (The New England Journal of Medicine). Brenner, D. J., & Hall, E. J. (2007). Computed tomography—an increasing source of radiation exposure. New England Journal of Medicine, 357(22), 2277-2284. (Обзорная статья о лучевой нагрузке).
