Магнитно-резонансная томография (МРТ) голеностопного сустава: комплексный клинический обзор
Магнитно-резонансная томография (МРТ) голеностопного сустава является золотым стандартом неинвазивной диагностики широкого спектра патологий, затрагивающих костные структуры, связочный аппарат, сухожилия, хрящевую ткань и мягкие ткани. Высокая контрастность изображений и возможность мультипланарной оценки делают этот метод незаменимым в клинической практике травматологов-ортопедов, ревматологов и хирургов. В данном обзоре мы подробно рассмотрим анатомические предпосылки, принципы метода, показания, противопоказания, протоколы проведения и интерпретации результатов МРТ голеностопного сустава у взрослых и детей.
Список сокращений
- МРТ - Магнитно-резонансная томография
- КТ - Компьютерная томография
- УЗИ - Ультразвуковое исследование
- РФ - Российская Федерация
- ВОЗ - Всемирная организация здравоохранения
- НПВС - Нестероидные противовоспалительные средства
- МКБ-10 - Международная классификация болезней 10-го пересмотра
- ПМСЛ - Передняя малоберцово-таранная связка
- ЗМСЛ - Задняя малоберцово-таранная связка
- МПСЛ - Малоберцово-пяточная связка
- Т1-ВИ - Т1-взвешенное изображение
- Т2-ВИ - Т2-взвешенное изображение
- PD-ВИ - Протонно-плотностное взвешенное изображение
- STIR - (Short Tau Inversion Recovery) Последовательность с подавлением сигнала от жировой ткани
Краткий глоссарий
- Артроз (остеоартрит) - Дегенеративно-дистрофическое заболевание суставов, характеризующееся поражением хрящевой ткани суставных поверхностей.
- Синовит - Воспаление синовиальной оболочки сустава, сопровождающееся образованием выпота.
- Тендинит/Тендиноз - Воспаление (тендинит) или дегенеративное поражение (тендиноз) сухожилия.
- Лигаментит - Воспаление связки.
- Остеохондральные повреждения - Локализованные дефекты суставного хряща и подлежащей (субхондральной) кости.
- Импинджмент-синдром - Синдром сдавления, ущемления мягких тканей (капсулы, связок) между костными структурами при движении.
- Синус таранной пазухи (Sinus tarsi) - Костный канал между таранной и пяточной костями, содержащий связки, жировую ткань и нервные окончания.
- Отек костного мозга - Неспецифический МР-признак, отражающий накопление жидкости в костномозговом пространстве, характерный для травм, воспаления или ишемии.

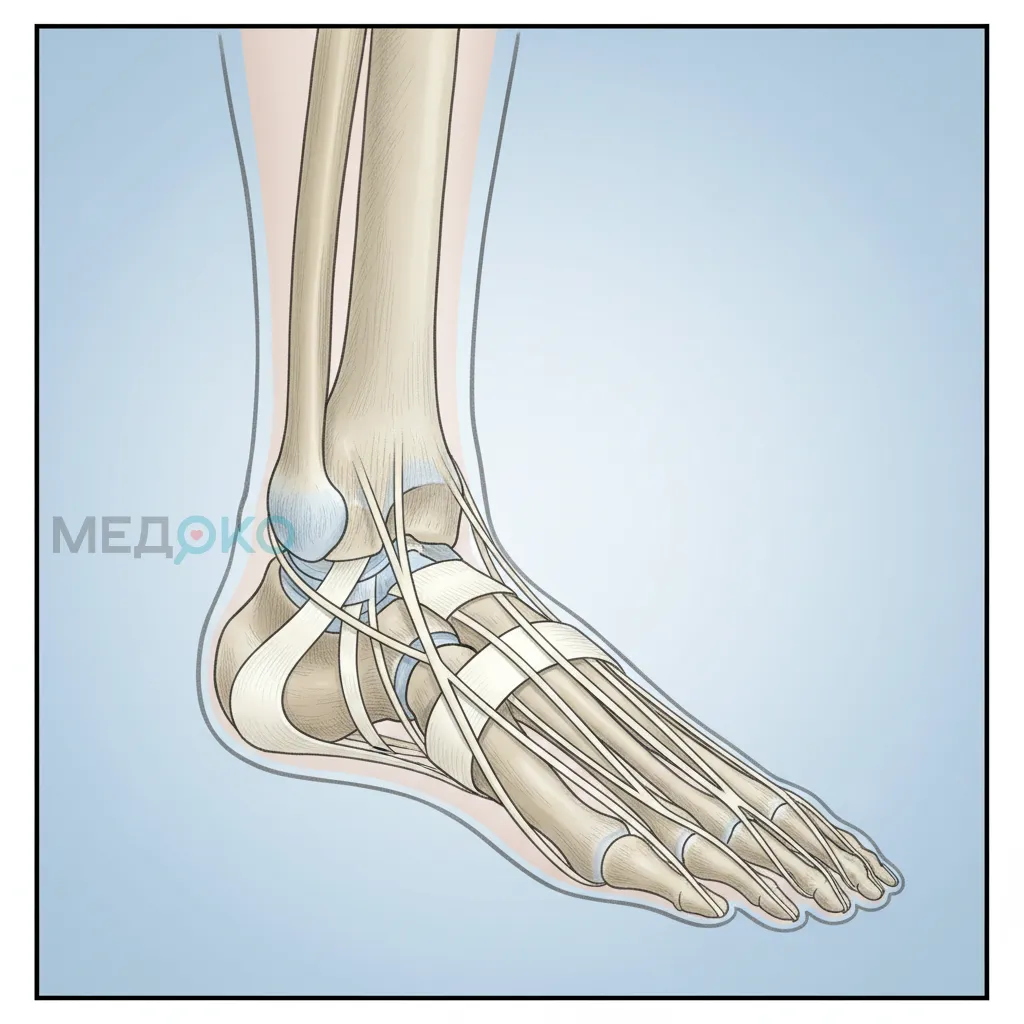

Строение и описание голеностопного сустава: основа для диагностической визуализации
Голеностопный сустав (articulatio talocruralis) является сложным блоковидным сочленением, образованным дистальными эпифизами большеберцовой и малоберцовой костей, формирующими "вилку", и блоком таранной кости. Понимание его детальной анатомии является ключом к корректной интерпретации данных МРТ.
Костные структуры
Основные кости, визуализируемые при МРТ голеностопного сустава, включают:
- Большеберцовая кость (Tibia): Ее дистальный конец с медиальной лодыжкой.
- Малоберцовая кость (Fibula): Дистальный конец с латеральной лодыжкой.
- Таранная кость (Talus): Тело, шейка и головка.
- Пяточная кость (Calcaneus): Часто попадает в зону сканирования и важна для оценки патологий подтаранного сустава.
МРТ позволяет детально оценить не только кортикальный слой, но и структуру губчатого вещества кости, выявляя скрытые переломы, зоны отека костного мозга, кисты, опухоли и участки асептического некроза.
Вывод: Детальная визуализация костного мозга на МРТ позволяет диагностировать патологии, невидимые на рентгенограммах, такие как стрессовые переломы и ранние стадии остеонекроза.
Связочный аппарат
Связки являются ключевыми стабилизаторами сустава, и их повреждение - наиболее частая причина обращения за МРТ.
- Латеральный комплекс: Наиболее часто травмируемый. Включает переднюю таранно-малоберцовую связку (ПТМС), пяточно-малоберцовую связку (ПМС) и заднюю таранно-малоберцовую связку (ЗТМС).
- Медиальный (дельтовидный) комплекс: Мощная структура, состоящая из поверхностного и глубокого слоев, стабилизирующая сустав с внутренней стороны.
- Межберцовый синдесмоз: Комплекс связок, соединяющий большеберцовую и малоберцовую кости. Его повреждение является серьезной травмой, требующей точной диагностики.
МРТ с высокой точностью определяет степень повреждения связок: от растяжения (повышение МР-сигнала) до частичного или полного разрыва (нарушение целостности волокон, наличие гематомы).
Сухожилия и мышцы
Вокруг сустава проходит множество сухожилий, которые можно разделить на группы:
- Передняя группа: Сухожилия передней большеберцовой мышцы, длинного разгибателя пальцев и длинного разгибателя большого пальца.
- Латеральная группа: Сухожилия короткой и длинной малоберцовых мышц.
- Медиальная группа: Сухожилия задней большеберцовой мышцы, длинного сгибателя пальцев и длинного сгибателя большого пальца (тарзальный канал).
- Задняя группа: Ахиллово сухожилие (сухожилие трехглавой мышцы голени).
МРТ позволяет выявлять тендиниты, тендовагиниты, частичные и полные разрывы, а также дегенеративные изменения (тендинозы).
Вывод: Оценка состояния сухожилий с помощью МРТ имеет решающее значение при хронических болях и нестабильности в голеностопном суставе, особенно при подозрении на патологию малоберцовых или задней большеберцовой мышц.
Что такое магнитно-резонансная томография (МРТ) голеностопного сустава?
Принцип метода
МРТ - это сложный, но безопасный метод лучевой диагностики, основанный на явлении ядерного магнитного резонанса. В сильном магнитном поле томографа протоны водорода в молекулах воды организма выстраиваются в одном направлении. Затем на них воздействуют радиочастотными импульсами, что заставляет протоны отклоняться. Когда импульс прекращается, протоны возвращаются в исходное состояние, испуская при этом энергию, которую улавливают детекторы аппарата. Компьютер обрабатывает эти сигналы и строит послойные изображения голеностопного сустава в различных плоскостях (аксиальной, сагиттальной, корональной).
В отличие от КТ и рентгенографии, МРТ не использует ионизирующее излучение, что делает его абсолютно безопасным с точки зрения лучевой нагрузки и позволяет проводить исследование многократно, в том числе у детей и беременных женщин (со II триместра).
Вывод: Безвредность и высочайшая информативность в отношении мягких тканей делают МРТ предпочтительным методом для диагностики большинства нетравматических и многих травматических состояний голеностопного сустава.
Сравнительная таблица методов визуализации голеностопного сустава
| Критерий |
МРТ |
КТ (Компьютерная томография) |
Рентгенография |
УЗИ (Ультразвуковое исследование) |
| Принцип |
Ядерный магнитный резонанс |
Рентгеновское излучение |
Рентгеновское излучение |
Ультразвуковые волны |
| Ионизирующее излучение |
Нет |
Есть |
Есть |
Нет |
| Лучшая визуализация |
Мягкие ткани: связки, сухожилия, хрящи, мышцы, отек костного мозга |
Костные структуры: сложные переломы, костные фрагменты, артроз |
Костные структуры: переломы, вывихи, грубые изменения |
Поверхностные структуры: сухожилия, связки, наличие жидкости |
| Ограничения |
Противопоказания (металл в теле), длительность, высокая стоимость, артефакты от движения |
Лучевая нагрузка, низкая информативность для мягких тканей, артефакты от металла |
Низкая информативность для мягких тканей, проекционные искажения |
Операторозависимость, ограниченная глубина сканирования, плохо визуализирует костные структуры |
| Клиническое применение |
Повреждения связок, тендинопатии, остеохондральные дефекты, стрессовые переломы |
Сложные внутрисуставные переломы, предоперационное планирование |
Первичная диагностика травм, оценка костных деформаций |
Динамическая оценка сухожилий и связок, диагностика синовитов, аспирация жидкости |
Вывод: Выбор метода визуализации зависит от клинической задачи. МРТ является непревзойденным инструментом для комплексной оценки всех структур сустава, в то время как КТ и рентген специализируются на костной патологии, а УЗИ удобно для динамической оценки поверхностных мягких тканей NICE Guidelines: Imaging for musculoskeletal conditions (дата обращения: 18.01.2025).
Клинические показания к проведению МРТ голеностопного сустава
Показания к МРТ голеностопного сустава широки и охватывают практически все виды его патологий.
Травматические повреждения (острые и хронические)
- Повреждения связок: Диагностика растяжений, частичных и полных разрывов латерального, медиального комплексов и синдесмоза. Особенно актуально при сохранении боли и нестабильности после 2-3 недель консервативного лечения.
- Скрытые (оккультные) переломы: Переломы, не видимые на первичных рентгенограммах (например, стрессовые переломы костей предплюсны или дистальных отделов костей голени).
- Остеохондральные и хондральные повреждения: Дефекты суставного хряща и субхондральной кости блока таранной кости, часто возникающие после травмы.
- Повреждения сухожилий: Острые разрывы (например, ахиллова сухожилия) или посттравматические тендинопатии.
Вывод: При несоответствии клинической картины данным рентгенографии, МРТ является обязательным исследованием для исключения серьезных повреждений мягкотканных и костных структур.
Воспалительные и дегенеративные заболевания
- Артриты: Ревматоидный, псориатический, реактивный артрит. МРТ выявляет ранние признаки, такие как синовит, отек костного мозга и эрозии, задолго до их появления на рентгене.
- Остеоартрит (артроз): Оценка степени дегенерации хряща, наличия остеофитов, субхондральных кист.
- Тендинозы и тендовагиниты: Хронические дегенеративные изменения и воспаления сухожилий (например, тендиноз ахиллова сухожилия, тендовагинит задней большеберцовой мышцы).
- Синовит и бурсит: Воспаление синовиальной оболочки или околосуставных сумок.
Синдром импинджмента и другие состояния
- Передний и задний импинджмент-синдром: Ущемление мягких тканей или костных разрастаний (остеофитов) в переднем или заднем отделе сустава.
- Синдром тарзального туннеля: Сдавление большеберцового нерва в костно-фиброзном канале на медиальной стороне голеностопа.
- Синдром синуса таранной пазухи: Хроническая боль в латеральном отделе стопы, связанная с воспалительными и фиброзными изменениями в пазухе таранной кости.
- Асептический некроз таранной кости: Омертвение участка кости из-за нарушения кровоснабжения.
- Объемные образования: Диагностика доброкачественных (гигромы, липомы) и злокачественных новообразований костей и мягких тканей.
Особенности у детей и подростков
- Эпифизарные и апофизарные травмы: Повреждения зон роста, которые плохо видны на рентгене (например, переломы по типу Салтер-Харриса).
- Ювенильный идиопатический артрит: Ранняя диагностика воспалительных изменений.
- Болезнь Шинца (остеохондропатия бугра пяточной кости), болезнь Фрайберга (остеохондропатия головки II плюсневой кости).
- Тарзальные коалиции: Врожденное сращение костей предплюсны.
Вывод: У детей МРТ особенно ценна из-за отсутствия лучевой нагрузки и высокой способности визуализировать хрящевые зоны роста, что делает ее методом выбора при сложных диагностических случаях.
Противопоказания и ограничения при проведении МРТ
Несмотря на безопасность метода, существует ряд строгих противопоказаний.
Абсолютные противопоказания
Проведение МРТ категорически запрещено пациентам с установленными электронными или металлическими имплантатами, которые могут сместиться или выйти из строя под действием магнитного поля:
- Кардиостимуляторы, дефибрилляторы, кардиовертеры.
- Кохлеарные импланты.
- Инсулиновые помпы и некоторые другие дозаторы лекарств.
- Металлические инородные тела в орбите глаза, клипсы на сосудах головного мозга.
- Аппараты Илизарова и другие внешние металлоконструкции из ферромагнитных сплавов.
Относительные противопоказания
При наличии этих состояний решение о проведении МРТ принимается индивидуально, с оценкой соотношения пользы и риска:
- Первый триместр беременности: Несмотря на отсутствие доказанного вреда, исследование обычно откладывают на более поздний срок.
- Клаустрофобия (боязнь замкнутого пространства): Может потребоваться седация или проведение исследования на томографе открытого типа.
- Наличие татуировок с металлсодержащими красителями: Могут возникать ожоги.
- Тяжелое общее состояние пациента, требующее постоянного мониторинга.
- Масса тела пациента, превышающая допустимую для стола томографа (обычно 120-150 кг).
- Несовместимые с МРТ клапаны сердца, стенты, суставные протезы (требуется паспорт изделия).
Вывод: Тщательный сбор анамнеза и опрос пациента на предмет наличия противопоказаний является критически важным этапом перед назначением и проведением МРТ для обеспечения безопасности пациента Safety in Magnetic Resonance Imaging, AJR (дата обращения: 20.01.2025).
Как подготовиться к исследованию
Общие рекомендации
Стандартная МРТ голеностопного сустава без контрастирования не требует специальной подготовки.
- Одежда: Пациенту рекомендуется прийти в удобной одежде без металлических элементов (молний, пуговиц, застежек). Чаще всего в клинике выдают одноразовую одежду.
- Металлические предметы: Перед входом в аппаратную необходимо снять и оставить все металлические предметы: часы, украшения, очки, ключи, монеты, слуховой аппарат, съемные зубные протезы, пирсинг.
- Электронные устройства: Банковские карты, телефоны и другие гаджеты могут быть безвозвратно повреждены магнитным полем.
МРТ с контрастированием: особенности подготовки
МР-артрография (введение контраста непосредственно в сустав) или внутривенное контрастирование (для диагностики опухолей, воспалительных процессов) требуют некоторых дополнительных шагов:
- Анализы: Может потребоваться свежий анализ крови на креатинин для оценки функции почек.
- Прием пищи: Рекомендуется воздержаться от приема пищи за 2-3 часа до исследования, чтобы минимизировать риск тошноты.
- Аллергоанамнез: Обязательно сообщить врачу о наличии аллергических реакций в прошлом, особенно на контрастные препараты.
Вывод: Правильная подготовка и информирование пациента минимизируют риски и артефакты на изображениях, повышая качество и диагностическую ценность исследования.
Порядок проведения процедуры КТ

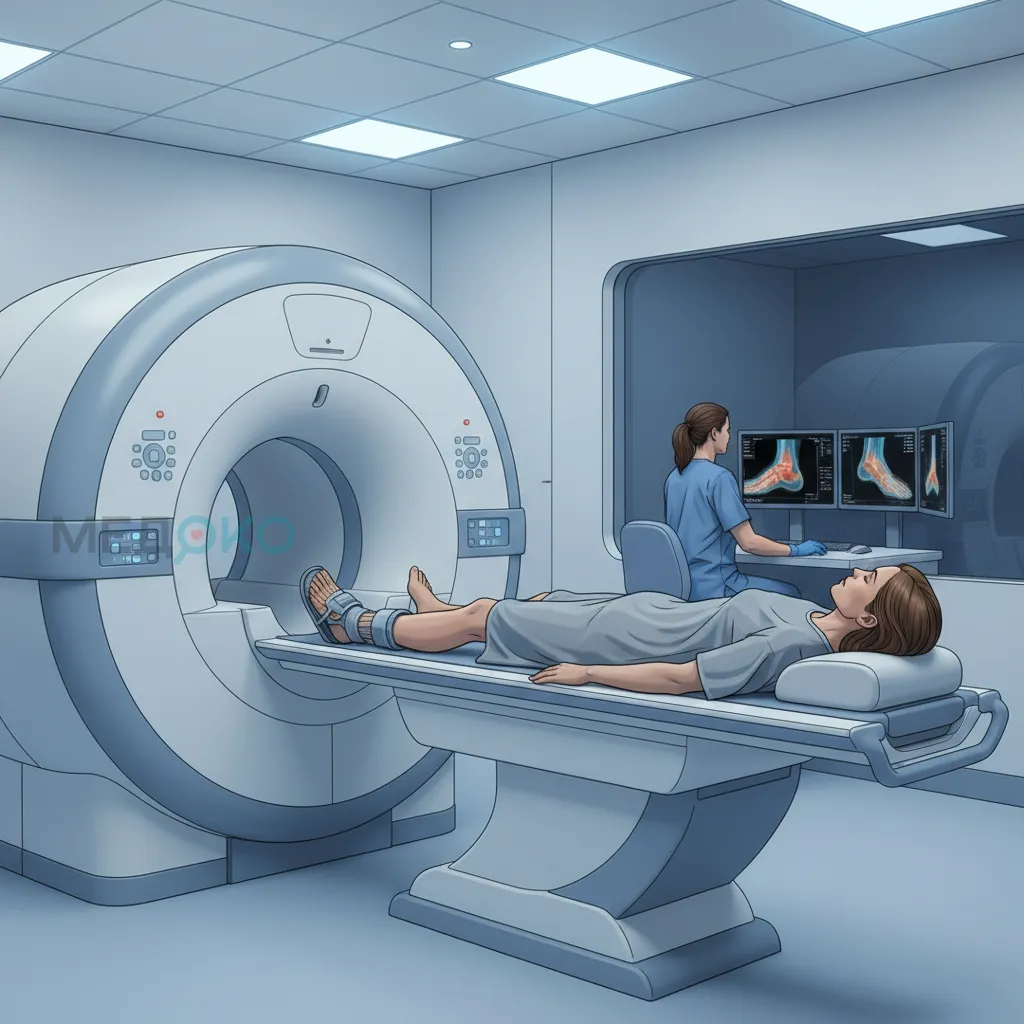

Этапы исследования
- Регистрация и опрос: Пациент заполняет анкету, где указывает наличие противопоказаний.
- Подготовка: Переодевание, снятие всех металлических предметов.

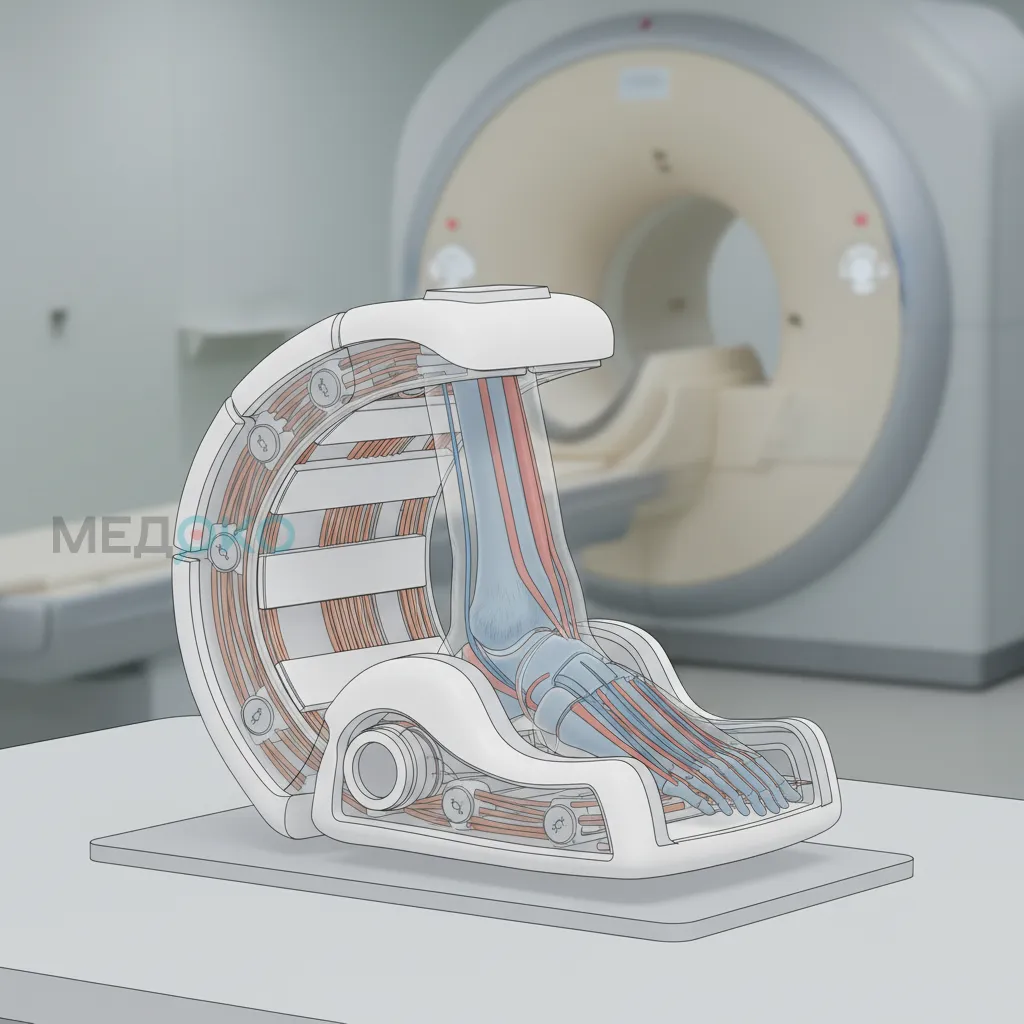

- Укладка: Пациент ложится на стол томографа. На исследуемый голеностопный сустав надевается специальная радиочастотная катушка, похожая на жесткий сапог или каркас. Это необходимо для получения качественного сигнала.
- Сканирование: Стол с пациентом заезжает в туннель аппарата. Во время работы томограф издает громкие ритмичные звуки (стук, гул), поэтому пациенту предлагают наушники или беруши.
- Коммуникация: На протяжении всего исследования у пациента в руке находится сигнальная груша для связи с персоналом. Важнейшее условие - сохранять полную неподвижность исследуемой ноги.
Используемые последовательности и протоколы сканирования

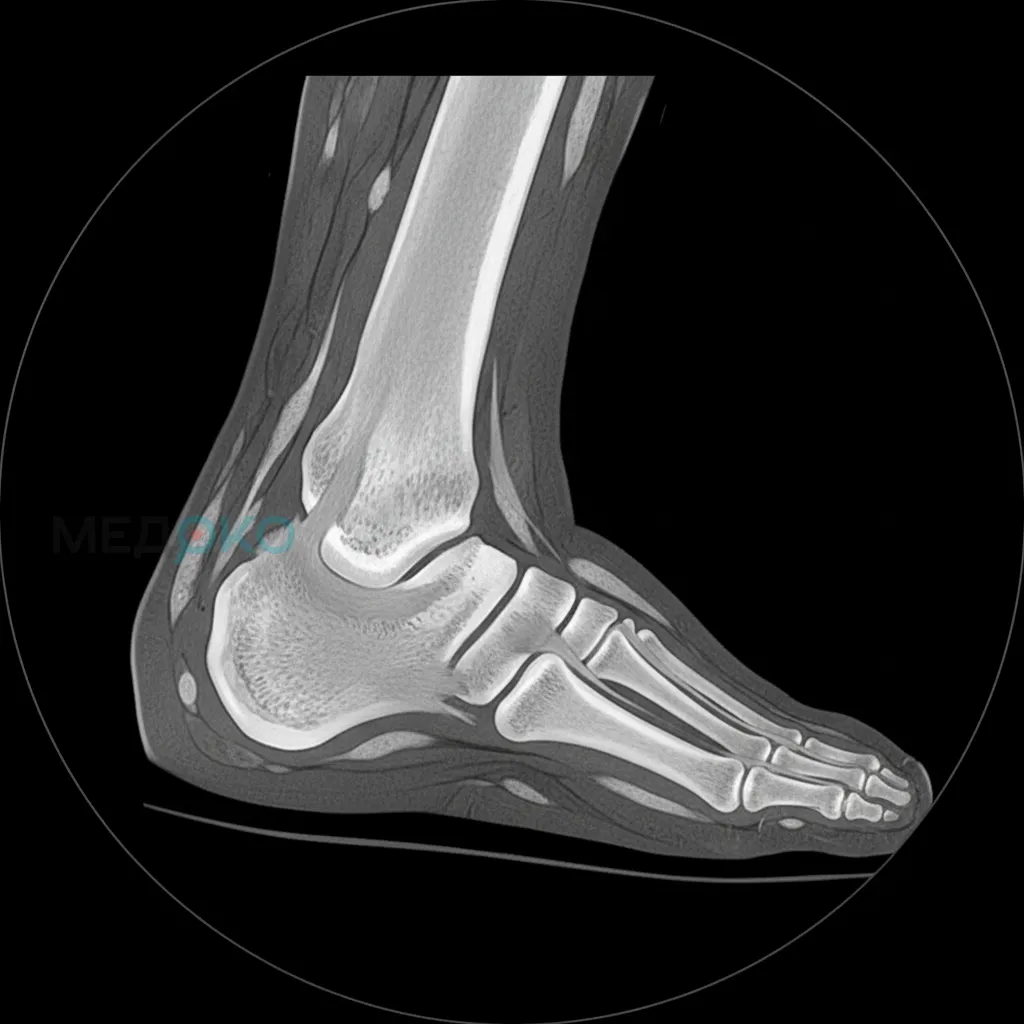

Стандартный протокол МРТ голеностопного сустава включает получение изображений как минимум в трех плоскостях (аксиальной, сагиттальной, корональной) с использованием различных импульсных последовательностей, каждая из которых лучше визуализирует определенные ткани.
| Последовательность |
Основные характеристики |
Что лучше всего визуализирует |
| Т1-ВИ (T1-weighted) |
Жир имеет яркий сигнал, жидкость - темный. Отличная анатомическая детализация. |
Анатомия костей, связок, сухожилий, подкожно-жировая клетчатка. |
| Т2-ВИ (T2-weighted) |
Жидкость (отек, выпот, кровь) имеет яркий сигнал. |
Патологические процессы: отек, воспаление, кисты, разрывы связок с наличием жидкости. |
| PD-ВИ (Proton Density) |
Промежуточные характеристики между Т1 и Т2. Высокое разрешение. |
Хрящевая ткань, мениски (применительно к колену), тонкие структуры связок и сухожилий. |
| STIR / FS (Fat Suppression) |
Подавление сигнала от жировой ткани. |
Отек костного мозга, воспалительные изменения в мягких тканях, так как патологический сигнал жидкости становится очень ярким на темном фоне жира. |
Вывод: Комбинация различных импульсных последовательностей позволяет врачу-рентгенологу провести всестороннюю оценку всех анатомических структур сустава и с высокой точностью выявить патологические изменения Протоколы МРТ-исследований, Radiopaedia (дата обращения: 21.01.2025).
Продолжительность и ощущения пациента
Стандартное исследование голеностопного сустава длится от 20 до 40 минут. Процедура безболезненна. Основные ощущения - это шум от работы аппарата и необходимость лежать неподвижно. При введении контраста может ощущаться легкое тепло по телу.
Как интерпретировать результаты КТ
Роль врача-рентгенолога
Интерпретация МРТ-изображений - это сложный процесс, требующий глубоких знаний анатомии, патофизиологии и физических принципов МРТ. Этим занимается исключительно врач-рентгенолог. Он анализирует сотни изображений в разных режимах и плоскостях, сопоставляет их между собой и с клинической картиной.
Самостоятельная "расшифровка" снимков пациентом или врачами других специальностей без должной квалификации недопустима и может привести к неверным выводам и неправильному лечению. Заключение рентгенолога является официальным медицинским документом.
Основные МР-признаки патологий
- Разрыв связки: Нарушение целостности волокон, волнистость контуров, наличие перилигаментозного отека (яркий сигнал на Т2-ВИ).
- Тендиноз: Утолщение сухожилия, повышение интенсивности сигнала от него на Т1-ВИ и PD-ВИ без явных признаков разрыва.
- Отек костного мозга: Нечетко очерченная зона гиперинтенсивного сигнала на Т2-ВИ/STIR и гипоинтенсивного на Т1-ВИ.
- Артрит: Утолщение синовиальной оболочки, наличие выпота в суставе, эрозии костей, отек костного мозга.
- Остеохондральное повреждение: Локальный дефект хряща, изменение сигнала от субхондральной кости, возможна фрагментация.
Что содержит заключение МРТ
Стандартное заключение врача-рентгенолога включает:
- Протокольная часть: Описание использованных режимов сканирования.
- Описательная часть: Последовательное описание состояния всех структур: костей, хряща, связок, сухожилий, синовиальной оболочки, мягких тканей.
- Заключение: Сформулированный диагноз или перечень выявленных патологических изменений (МР-картина...).
Вывод: Заключение МРТ не является окончательным диагнозом, а представляет собой важнейший диагностический инструмент, который лечащий врач (травматолог, ревматолог) использует в совокупности с данными осмотра, анамнеза и других исследований для постановки диагноза и выбора тактики лечения Стандарты описания лучевых исследований, РОРР (дата обращения: 22.01.2025).
Средняя стоимость услуги
Стоимость МРТ голеностопного сустава в России варьируется в широких пределах и зависит от нескольких факторов:
- Регион: В Москве и Санкт-Петербурге цены, как правило, выше, чем в других регионах.
- Мощность томографа: Исследования на высокопольных томографах (1.5-3.0 Тесла) обычно дороже, но обеспечивают более высокое качество изображений.
- Использование контраста: Исследование с контрастированием увеличивает стоимость на 30-50%.
- Статус клиники: Цены в крупных федеральных центрах, частных клиниках премиум-класса и государственных больницах могут значительно отличаться.
В среднем, на начало 2025 года, стоимость нативного (без контраста) МРТ голеностопного сустава в РФ колеблется от 4 000 до 12 000 рублей. Исследование с контрастом может стоить от 7 000 до 20 000 рублей.
Вывод: При выборе клиники для проведения МРТ следует ориентироваться не только на цену, но и на качество оборудования и квалификацию персонала, так как от этого напрямую зависит точность диагностики.
Заключение
Магнитно-резонансная томография прочно заняла лидирующие позиции в диагностике заболеваний и травм голеностопного сустава. Её способность детально визуализировать мягкие ткани, хрящ и костный мозг делает её незаменимым инструментом в ситуациях, когда другие методы, такие как рентгенография и УЗИ, оказываются недостаточно информативными. Своевременное и адекватно выполненное МРТ-исследование позволяет поставить точный диагноз, определить оптимальную тактику лечения (консервативную или хирургическую), избежать диагностических ошибок и улучшить исходы для пациентов. Дальнейшее развитие технологий, включая внедрение искусственного интеллекта для анализа изображений и использование более мощных томографов, будет способствовать еще большему повышению точности и доступности этого метода.
Список литературы
- Клинические рекомендации "Повреждение связок голеностопного сустава" (2021). Министерство Здравоохранения Российской Федерации. - URL: https://cr.minzdrav.gov.ru/schema/291_1 (дата обращения: 15.01.2025).
- Национальное руководство "Лучевая диагностика" / под ред. С.К. Тернового. - М.: ГЭОТАР-Медиа, 2018. - URL: https://www.rosmedlib.ru/book/ISBN9785970442749.html (дата обращения: 16.01.2025).
- Информационный портал для пациентов Invitro. МРТ голеностопного сустава. - URL: https://www.invitro.ru/radiology/mrt/mrt-golenostopnogo-sustava/ (дата обращения: 17.01.2025).
- Сайт АО "Медицина" (клиника академика Ройтберга). Диагностические возможности МРТ. - URL: https://www.medicina.ru/diagnostika/mrt/ (дата обращения: 17.01.2025).
- Портал "Медвестник". Современные подходы к диагностике спортивной травмы голеностопного сустава. - URL: https://medvestnik.ru/ (дата обращения: 18.01.2025).
- Robinson P., White L. M. Soft-Tissue and Osseous Impingement Syndromes of the Ankle. // American Journal of Roentgenology. - 2002. - Vol. 179. - P. 57-67. - URL: https://www.ajronline.org/doi/10.2214/ajr.179.1.1790057 (дата обращения: 19.01.2025).
- Taljanovic M.S., et al. High-Resolution 3-T MRI of the Ankle: A Pictorial Essay // PubMed Central (PMC). - 2017. - URL: https://www.ncbi.nlm.nih.gov/pmc/articles/PMC5415777/ (дата обращения: 19.01.2025).
- NICE (National Institute for Health and Care Excellence) guidelines. Imaging for musculoskeletal conditions. - URL: https://www.nice.org.uk/guidance (дата обращения: 18.01.2025).
- Cochrane Library. Imaging for acute ankle sprains in adults. - URL: https://www.cochranelibrary.com/cdsr/doi/10.1002/14651858.CD012941/full (дата обращения: 20.01.2025).
- EULAR (The European Alliance of Associations for Rheumatology). EULAR recommendations for the use of imaging in the diagnosis and management of spondyloarthritis. - URL: https://www.eular.org/recommendations.cfm (дата обращения: 21.01.2025).
Популярные вопросы и ответы
1
Рентген ничего не показал, зачем врач назначил МРТ?
Рентген отлично видит кости, но практически не показывает мягкие ткани. МРТ позволяет врачу детально изучить состояние связок, сухожилий, хрящей и мышц, чтобы найти причину боли или нестабильности, которая невидима на обычном рентгеновском снимке.
2
Процедура МРТ болезненная? Есть ли вредное облучение?
Сама процедура абсолютно безболезненна. Главное отличие и преимущество МРТ в том, что в этом методе не используется рентгеновское излучение, в отличие от КТ. МРТ основана на действии магнитного поля и радиоволн, поэтому считается безопасным методом диагно
3
Что делать, если я боюсь замкнутых пространств (клаустрофобия)?
Обязательно сообщите об этом врачу и персоналу МРТ-кабинета. При исследовании голеностопа большая часть вашего тела и голова будут находиться вне туннеля аппарата. Вам дадут в руку сигнальную кнопку для связи с медиками. В некоторых клиниках есть томограф
4
Почему аппарат так сильно шумит и стучит во время работы?
Громкие ритмичные звуки — это нормальная часть работы томографа. Они возникают из-за вибрации градиентных катушек в магнитном поле, что необходимо для создания изображений. Для вашего комфорта вам всегда предложат защитные наушники или беруши.
5
Нужно ли мне исследование с контрастом и насколько это безопасно?
Необходимость введения контрастного вещества определяет врач. Контраст нужен, чтобы лучше визуализировать некоторые процессы, например, воспаление или новообразования. Современные препараты для МРТ-контрастирования считаются безопасными и в большинстве сл
6
У меня есть металлическая коронка на зубе. Можно ли мне делать МРТ?
Большинство современных стоматологических материалов (включая титановые импланты и коронки) совместимы с МРТ и не являются противопоказанием. Однако вы должны сообщить персоналу обо всех металлических конструкциях в вашем теле, чтобы специалист мог оценит
