Рентгенография лучезапястного сустава: клинический обзор
Список сокращений
- ЛЗС - Лучезапястный сустав
- РФ - Российская Федерация
- ВОЗ - Всемирная организация здравоохранения
- МКБ-10 - Международная статистическая классификация болезней и проблем, связанных со здоровьем, 10-го пересмотра
- КТ - Компьютерная томография
- МРТ - Магнитно-резонансная томография
- НПВС - Нестероидные противовоспалительные средства
- РА - Ревматоидный артрит
- ДМЭЛК - Дистальный метаэпифиз лучевой кости
- ACR - American College of Radiology (Американская коллегия радиологии)
- EULAR - European Alliance of Associations for Rheumatology (Европейский альянс ревматологических ассоциаций)
Краткий глоссарий
- Рентгенография - Метод лучевой диагностики, основанный на получении проекционного изображения анатомических структур с помощью рентгеновских лучей.
- Лучевая нагрузка - Мера воздействия ионизирующего излучения на организм человека, измеряемая в зивертах (Зв) или миллизивертах (мЗв).
- Остеофиты - Костные разрастания по краям суставных поверхностей, являющиеся одним из признаков остеоартроза.
- Суставная щель - Пространство между суставными поверхностями костей, заполненное синовиальной жидкостью и покрытое хрящом. Ее сужение является важным диагностическим признаком.
- Субхондральный склероз - Уплотнение костной ткани под суставным хрящом, видимое на рентгенограмме как участок повышенной интенсивности.
- Консолидация перелома - Процесс сращения костных отломков с образованием костной мозоли.
- Эрозия костная - Дефект, локальное разрушение костной ткани на суставной поверхности, характерное для воспалительных артритов, например, ревматоидного.
- Проекция (в рентгенологии) - Положение тела или его части относительно рентгеновской трубки и детектора для получения изображения под определенным углом.
Введение
Рентгенография лучезапястного сустава (ЛЗС) является одним из старейших, наиболее доступных и фундаментальных методов лучевой диагностики в современной медицине. Несмотря на появление высокотехнологичных методов, таких как КТ и МРТ, стандартная рентгенография остается первичным, "золотым стандартом" в диагностике большинства травматических повреждений и многих нетравматических заболеваний этой сложной анатомической области. Ее высокая информативность при оценке костных структур, быстрота выполнения, низкая стоимость и минимальная лучевая нагрузка делают ее незаменимым инструментом в практике травматологов-ортопедов, ревматологов, хирургов и врачей общей практики. Данный обзор посвящен детальному рассмотрению клинических аспектов применения рентгенографии ЛЗС у взрослых и детей, включая показания, методику проведения, интерпретацию результатов и дифференциальную диагностику.
Таким образом, рентгенография ЛЗС, благодаря своей доступности и информативности в оценке костной патологии, сохраняет лидирующие позиции в первичном диагностическом алгоритме при заболеваниях и травмах запястья.

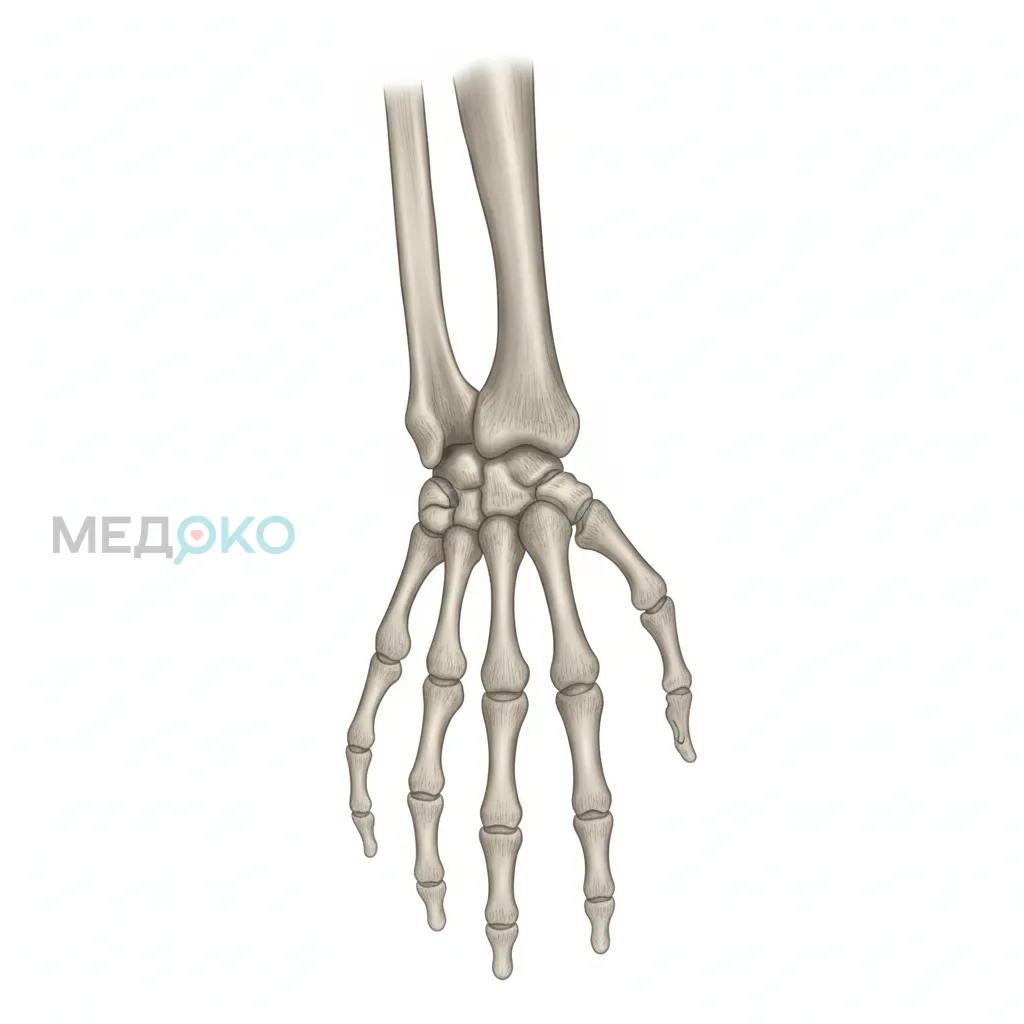

Анатомия лучезапястного сустава (ЛЗС): основы для интерпретации рентгенограмм
Для корректной интерпретации рентгеновских снимков необходимо глубокое понимание сложной анатомии ЛЗС. Этот сустав является комплексным сочленением, соединяющим предплечье с кистью и обеспечивающим широкий диапазон движений.

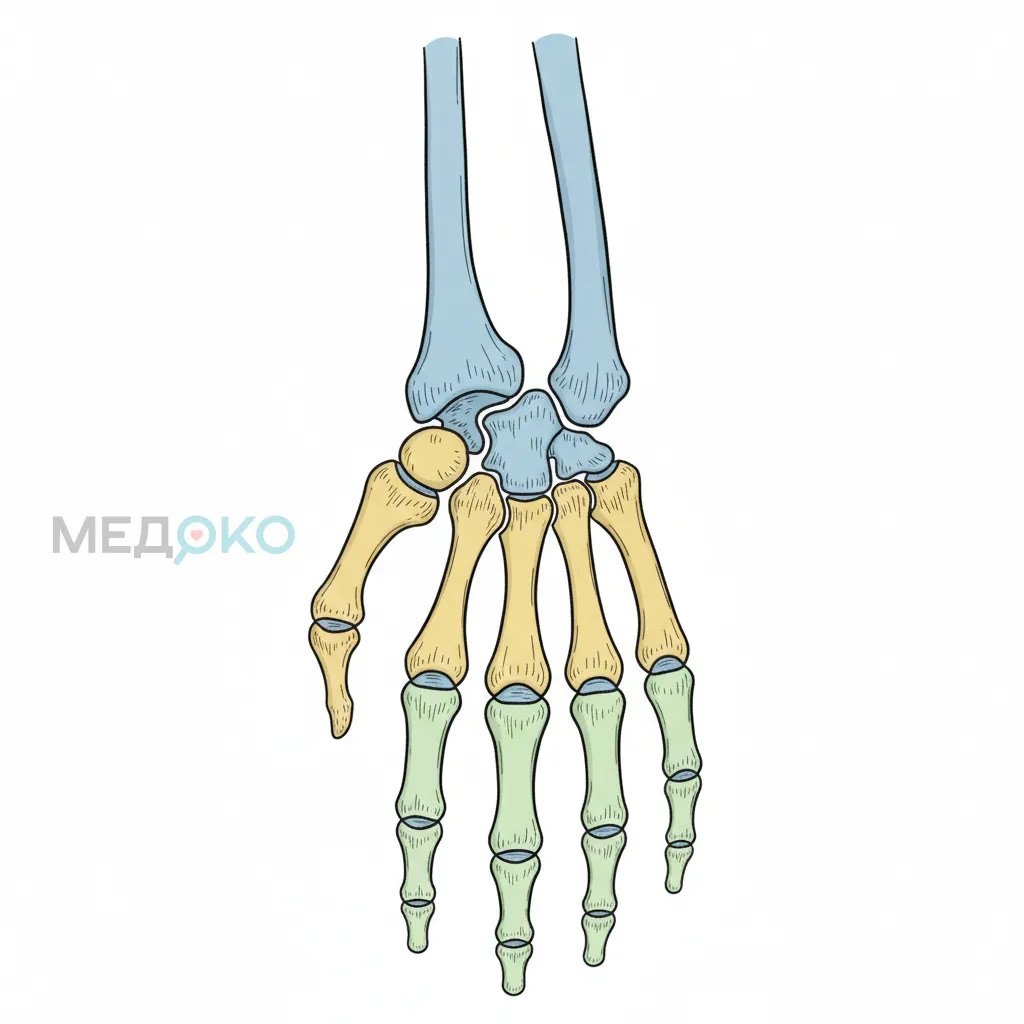

Костные структуры
Лучезапястный сустав образован следующими костями:
- Дистальный конец лучевой кости: Имеет суставную поверхность для сочленения с проксимальным рядом костей запястья (ладьевидной и полулунной) и шиловидный отросток.
- Дистальный конец локтевой кости: Непосредственно не участвует в формировании ЛЗС, так как отделен от костей запястья суставным диском (треугольным фиброзно-хрящевым комплексом). Однако его головка и шиловидный отросток являются важными анатомическими ориентирами.
- Проксимальный ряд костей запястья: Состоит из четырех костей (от лучевой к локтевой стороне): ладьевидная (os scaphoideum), полулунная (os lunatum), трехгранная (os triquetrum) и гороховидная (os pisiforme).
- Дистальный ряд костей запястья: Также включает четыре кости: кость-трапеция (os trapezium), трапециевидная (os trapezoideum), головчатая (os capitatum) и крючковидная (os hamatum).
Понимание трехмерного расположения восьми костей запястья и их сочленений с лучевой костью является ключевым для выявления переломов и вывихов, которые могут быть не очевидны в одной проекции.
Суставные пространства
На рентгенограмме оцениваются не сами хрящи, а рентгеновская суставная щель - пространство между костными поверхностями. В норме она должна быть равномерной по ширине. Важнейшие суставные пространства для оценки:
- Радиокарпальное сочленение: между лучевой костью и проксимальным рядом костей запястья.
- Межзапястные сочленения: между отдельными костями запястья.
- Карпо-метакарпальные сочленения: между дистальным рядом костей запястья и основаниями пястных костей.
Анализ ширины и конгруэнтности суставных щелей позволяет диагностировать артроз (сужение), артрит (равномерное сужение, эрозии) и травматические подвывихи (расширение или асимметрия).
Рентгенография как метод диагностики: физические принципы и клиническое значение
Рентгенография основана на свойстве рентгеновских лучей проникать через ткани организма с различной степенью поглощения. Плотные структуры, такие как кости, содержат много кальция и сильно поглощают излучение, поэтому на рентгенограмме они выглядят светлыми (рентгенопозитивными или рентгеноконтрастными). Мягкие ткани (мышцы, связки, кожа) поглощают излучение слабо и выглядят темными или серыми (рентгенонегативными). Этот контраст позволяет детально визуализировать костный скелет.
Рентгенография лучезапястного сустава является методом выбора и «золотым стандартом» для первичной диагностики острых травматических повреждений, включая переломы и вывихи. Согласно клиническим рекомендациям, при любой травме запястья с подозрением на перелом исследование должно начинаться именно с рентгенографии в двух стандартных проекциях [1].
Процедура быстра, неинвазивна и связана с очень низкой дозой облучения. Например, доза при рентгене кисти или запястья составляет около 0.001 мЗв, что сопоставимо с дозой, получаемой из естественных источников фона за несколько часов [2]. Это делает метод безопасным для большинства пациентов, включая детей, при соблюдении мер защиты.
Благодаря фундаментальным физическим принципам, рентгенография обеспечивает превосходную визуализацию костной ткани, что определяет ее первостепенное значение в диагностике переломов, артрозов и мониторинге костных изменений.
Показания к проведению рентгенографии лучезапястного сустава
Перечень показаний для назначения рентгенографии ЛЗС чрезвычайно широк и охватывает различные области медицины.
Травматические повреждения
Это наиболее частая группа показаний.

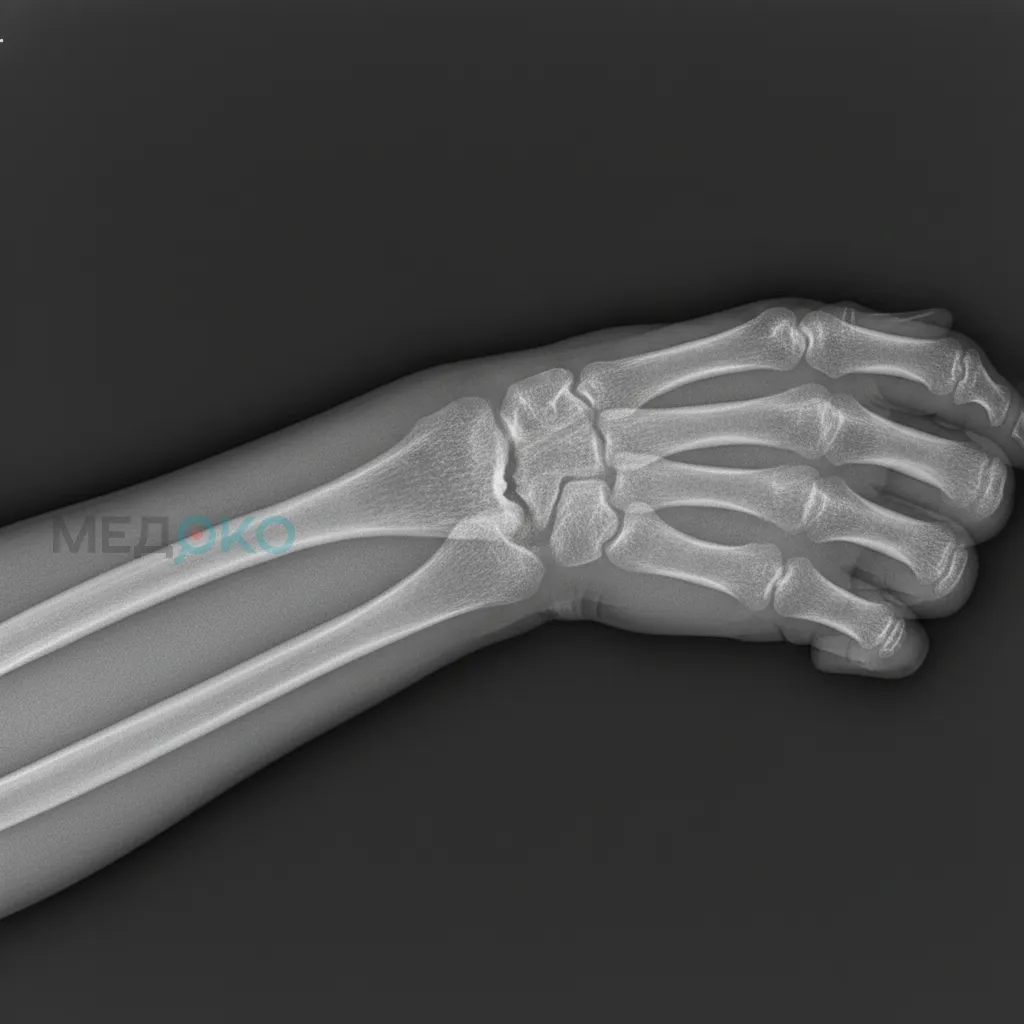

- Переломы: Диагностика переломов дистального метаэпифиза лучевой кости (перелом Коллеса, Смита), переломов ладьевидной кости (часто требуют специальных проекций), переломов других костей запястья и шиловидных отростков.
- Вывихи и подвывихи: Вывихи полулунной кости, перилунарные вывихи и другие нарушения нормальных анатомических взаимоотношений между костями.
- Подозрение на трещины и скрытые переломы: При сохранении боли и отека после травмы при нормальной первичной рентгенограмме может быть рекомендовано повторное исследование через 10-14 дней или КТ.
- Оценка консолидации переломов: Контроль за процессом сращения кости в динамике.
При любой клинически значимой травме запястья рентгенография в двух проекциях является обязательным стартовым исследованием для исключения или подтверждения костной патологии.
Дегенеративно-дистрофические заболевания
- Остеоартроз (артроз) ЛЗС: Рентгенография выявляет классические признаки: сужение суставной щели, образование остеофитов, субхондральный склероз и формирование субхондральных кист.
- Асептический некроз: Чаще всего поражает полулунную кость (болезнь Кинбека) или ладьевидную кость. На рентгенограммах проявляется повышением плотности кости, ее фрагментацией и деформацией.
Рентгенография является ключевым методом для стадирования остеоартроза и планирования тактики лечения, от консервативной терапии до хирургического вмешательства.
Воспалительные артропатии
- Ревматоидный артрит (РА): Рентгенография позволяет выявить характерные для РА изменения: околосуставной остеопороз, симметричное сужение суставных щелей, краевые костные эрозии, подвывихи в пястно-фаланговых и межзапястных суставах. Эти признаки имеют важное значение для диагностики и оценки прогрессирования заболевания согласно критериям ACR/EULAR [3].
- Псориатический артрит, подагра и другие кристаллические артропатии: Метод помогает в дифференциальной диагностике, выявляя специфические изменения (например, симптом "пробойника" при подагре).
В ревматологии рентгенография кистей и запястий - это базовый инструмент для мониторинга структурных повреждений суставов и оценки эффективности базисной противовоспалительной терапии.
Прочие показания
- Инфекционные процессы: Остеомиелит, туберкулез костей, септический артрит (изменения могут проявляться с задержкой).
- Новообразования: Диагностика доброкачественных (например, энхондрома) и злокачественных опухолей костей.
- Врожденные аномалии и болезни роста у детей: Оценка костного возраста по ядрам окостенения, диагностика таких состояний, как деформация Маделунга.
- Предоперационное планирование и послеоперационный контроль: Оценка состояния сустава до операции (например, эндопротезирования) и контроль положения металлоконструкций после остеосинтеза.
Широкий спектр нетравматических показаний подтверждает универсальность рентгенографии как диагностического метода при болях и функциональных нарушениях в области запястья.
Противопоказания и ограничения
Несмотря на высокую безопасность, метод имеет ряд противопоказаний и ограничений.
Абсолютные противопоказания
Единственным абсолютным противопоказанием к проведению плановой рентгенографии является беременность, особенно в первом триместре. Ионизирующее излучение обладает тератогенным эффектом и может нанести вред плоду. В экстренных случаях, когда исследование жизненно необходимо, процедура проводится с использованием максимальных мер защиты (просвинцованный фартук на область живота и таза).
Приоритет здоровья плода делает беременность абсолютным противопоказанием для плановых рентгенологических исследований, требуя поиска альтернативных методов диагностики, таких как УЗИ или МРТ.
Относительные противопоказания и ограничения
- Детский возраст: Исследование проводится строго по показаниям с использованием специальных режимов с пониженной лучевой нагрузкой и обязательным экранированием области таза и щитовидной железы.
- Частые повторные исследования: Следует избегать необоснованно частого проведения рентгенографии для минимизации кумулятивной дозы облучения, согласно принципу ALARA (As Low As Reasonably Achievable).
- Невозможность пациента сохранять неподвижность: Движение во время экспозиции приводит к "смазыванию" изображения и снижению его диагностической ценности.
- Низкая информативность в отношении мягких тканей: Рентгенография не визуализирует связки, сухожилия, хрящи, мышцы и суставную капсулу. При подозрении на их повреждение методом выбора является МРТ или УЗИ.
Основное ограничение рентгенографии заключается в ее неспособности напрямую визуализировать мягкотканные структуры, что требует комплексного подхода и применения других методов визуализации при соответствующей клинической картине.
Сравнительная таблица 1: Рентгенография, КТ и МРТ лучезапястного сустава
| Критерий |
Рентгенография |
Компьютерная томография (КТ) |
Магнитно-резонансная томография (МРТ) |
| Физический принцип |
Рентгеновское излучение, проекционное изображение |
Рентгеновское излучение, послойное сканирование, 3D-реконструкция |
Магнитное поле и радиочастотные импульсы, послойное сканирование |
| Основной объект визуализации |
Костные структуры, переломы, вывихи, артроз |
Сложные переломы (внутрисуставные, оскольчатые), костные опухоли, 3D-моделирование |
Мягкие ткани: связки, сухожилия, хрящи, фиброзно-хрящевой комплекс, нервы, отек костного мозга |
| Лучевая нагрузка |
Очень низкая (~0.001 мЗв) |
Средняя (0.1 - 1.0 мЗв) |
Отсутствует |
| Время исследования |
| 5-10 минут |
20-40 минут |
| Стоимость |
Низкая |
Средняя/Высокая |
Высокая |
| Ключевые показания для ЛЗС |
Первичная диагностика травм, артроза, артрита |
Сложные переломы (особенно ладьевидной кости), предоперационное планирование |
Разрывы связок и сухожилий, повреждения треугольного фиброзно-хрящевого комплекса, асептический некроз, туннельные синдромы |
Подготовка к исследованию
Стандартная рентгенография лучезапястного сустава не требует специальной подготовки со стороны пациента.
- Снятие металлических предметов: Перед процедурой необходимо снять с исследуемой руки все металлические предметы (часы, браслеты, кольца), так как они создают артефакты (тени) на изображении, которые могут скрыть патологию или быть неверно истолкованы.
- Информирование персонала: Пациент должен сообщить рентген-лаборанту о наличии беременности (или подозрении на нее).
- Одежда: Рекомендуется надеть удобную одежду, позволяющую легко освободить область запястья и предплечья.
Отсутствие необходимости в сложной подготовке делает рентгенографию ЛЗС методом, который можно выполнить немедленно при поступлении пациента, что критически важно в условиях экстренной травматологии.

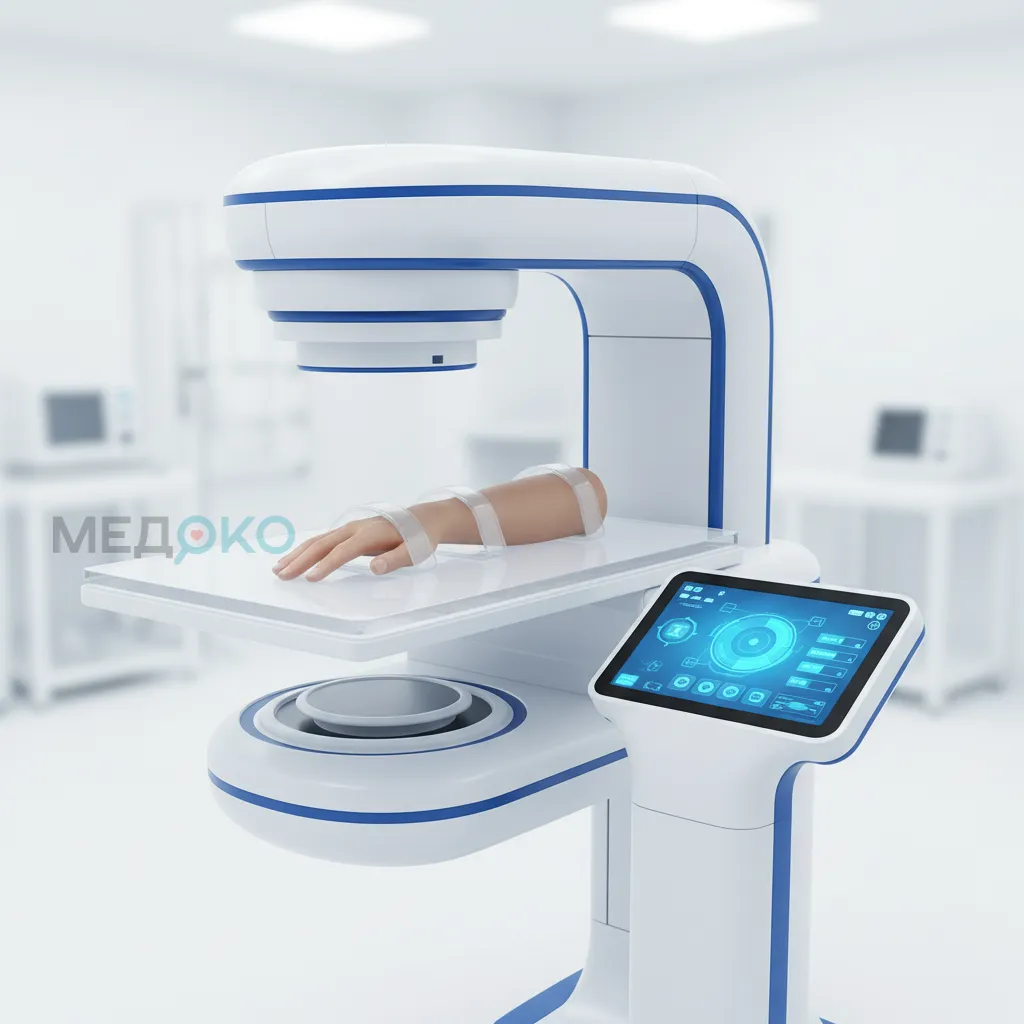

Методика проведения рентгенографии ЛЗС
Для получения полной диагностической информации исследование практически всегда выполняется как минимум в двух взаимно перпендикулярных проекциях.
Стандартные проекции
- Прямая (передне-задняя) проекция: Пациент сидит боком к столу, предплечье и кисть лежат на кассете ладонью вниз. Центральный луч направлен перпендикулярно в середину лучезапястного сустава. Эта проекция позволяет оценить состояние дистальных отделов костей предплечья, суставных щелей, костей запястья.
- Боковая проекция: Рука повернута на 90 градусов и лежит на локтевом крае. Большой палец направлен вверх. Центральный луч направлен на шиловидный отросток лучевой кости. Боковая проекция незаменима для оценки смещения отломков при переломах (особенно при переломе лучевой кости в типичном месте) и для диагностики вывихов.
Выполнение как минимум двух стандартных проекций является обязательным протоколом, так как переломы без смещения или вывихи могут быть не видны в одной единственной проекции [4].
Дополнительные (специальные) проекции
В некоторых клинических ситуациях для лучшей визуализации определенных структур могут потребоваться дополнительные укладки:
- Проекция для ладьевидной кости: Кисть находится в положении локтевого отклонения (ульнарной девиации), что позволяет "вывести" ладьевидную кость из проекционного наслоения и лучше рассмотреть ее на всем протяжении.
- Косые проекции (пронационная и супинационная): Позволяют лучше визуализировать суставы между костями запястья и выявить скрытые переломы.
- Проекция для визуализации карпального канала: Выполняется при согнутой в тыльную сторону кисти для оценки костных структур, образующих туннель запястья.
Назначение специальных проекций основывается на клинических данных (например, боль в области "анатомической табакерки" требует проекции на ладьевидную кость) и повышает точность диагностики сложных повреждений.
Интерпретация результатов рентгенографии
Анализ рентгенограмм - это системный процесс, требующий знания нормальной анатомии и рентгенологических признаков патологии. Часто используется мнемонический алгоритм ABC'S.
- A (Alignment - Расположение): Оценивается взаимное расположение костей. Проверяются три плавные дуги Гилмора, образованные контурами костей запястья. Нарушение этих дуг свидетельствует о вывихе или подвывихе. В боковой проекции оценивается правильное расположение лучевой, полулунной и головчатой костей на одной оси.
- B (Bones - Кости): Проводится тщательный осмотр кортикального слоя каждой кости на предмет нарушения его целостности (линии перелома). Оценивается структура костной ткани (наличие кист, опухолей, участков склероза или остеопороза).
- C (Cartilage/Joint space - Хрящ/Суставная щель): Оценивается ширина суставных щелей. Равномерное сужение характерно для воспалительных артритов, неравномерное - для остеоартроза.
- S (Soft tissues - Мягкие ткани): Оцениваются косвенные признаки патологии, такие как отек мягких тканей (видимый как локальное уплотнение) или наличие инородных тел.
Систематический подход к интерпретации рентгенограмм с использованием алгоритмов минимизирует риск пропуска патологии и обеспечивает полное и точное описание выявленных изменений.
Сравнительная таблица 2: Рентгенологические признаки основных заболеваний ЛЗС
| Признак |
Норма |
Перелом (острый) |
Остеоартроз |
Ревматоидный артрит |
| Суставная щель |
Равномерная, нормальной ширины |
Не изменена (если не внутрисуставной) |
Неравномерно сужена |
Равномерно сужена |
| Целостность кости |
Кортикальный слой непрерывен |
Линия перелома, нарушение целостности кортикального слоя |
Не нарушена |
Краевые костные эрозии |
| Структура кости |
Нормальная |
Не изменена |
Субхондральный склероз, субхондральные кисты |
Околосуставной остеопороз |
| Края суставных поверхностей |
Ровные, четкие |
Острые края отломков |
Остеофиты (костные разрастания) |
Неровные за счет эрозий |
| Расположение костей |
Анатомическое |
Возможно смещение отломков |
Может быть незначительный подвывих |
Характерные подвывихи и деформации |
Актуальные исследования и современные тенденции
Современная радиология активно развивается, и даже такой классический метод, как рентгенография, претерпевает изменения. Одним из ключевых направлений является внедрение искусственного интеллекта (ИИ) в анализ изображений. Алгоритмы машинного обучения уже сегодня способны с высокой точностью выявлять переломы на рентгенограммах, в том числе скрытые, которые может пропустить человеческий глаз. Исследование, опубликованное в JAMA Network Open, показало, что системы ИИ могут выступать в качестве эффективного инструмента "второго мнения" для рентгенологов и врачей неотложной помощи, повышая точность диагностики [5].
Другое важное направление - это разработка низкодозовых протоколов и технологий цифровой рентгенографии, которые позволяют получать изображения высокого качества при минимально возможной лучевой нагрузке. Это особенно актуально в педиатрии и при необходимости динамического наблюдения. Исследования в области материаловедения, освещенные в журналах, таких как Nature Medicine, направлены на создание новых, более чувствительных детекторов для рентгеновских аппаратов [6].
Интеграция искусственного интеллекта и совершенствование технологий получения изображений обещают повысить диагностическую точность и безопасность рентгенографии, укрепляя ее позиции в современной медицине.
Средняя стоимость услуги
Стоимость рентгенографии лучезапястного сустава в Российской Федерации может значительно варьироваться в зависимости от нескольких факторов:
- Регион: В Москве и Санкт-Петербурге цены, как правило, выше, чем в других регионах.
- Тип учреждения: В государственных поликлиниках и больницах исследование по полису ОМС проводится бесплатно. В частных медицинских центрах стоимость услуги коммерческая.
- Объем исследования: Цена зависит от количества проекций (стандартно - две).
Ориентировочно, стоимость платной рентгенографии ЛЗС (в двух проекциях) в частных клиниках России в 2024 году составляет от 1000 до 3500 рублей. В эту стоимость обычно входит само исследование, распечатка снимков и/или запись на цифровой носитель, а также заключение врача-рентгенолога.
Несмотря на наличие платных услуг, рентгенография ЛЗС остается одним из самых финансово доступных методов лучевой диагностики, что обеспечивает ее широкое применение в системе обязательного медицинского страхования.
Заключение
Рентгенография лучезапястного сустава, несмотря на свой почтенный возраст, остается незаменимым, высокоинформативным и доступным методом диагностики. Она является отправной точкой в обследовании пациентов с травмами и болями в области запястья. Глубокое знание анатомии, понимание возможностей и ограничений метода, а также владение методикой интерпретации снимков позволяют врачу быстро и точно поставить диагноз, определить тактику лечения и контролировать его эффективность. Внедрение цифровых технологий и искусственного интеллекта в будущем лишь укрепит позиции рентгенографии в клинической практике, делая ее еще более точной и безопасной для пациентов всех возрастов.
В конечном счете, рентгенография лучезапястного сустава является фундаментальным диагностическим инструментом, сочетающим в себе скорость, доступность и высокую специфичность в отношении костной патологии, что делает ее краеугольным камнем в диагностическом алгоритме травматологии и ревматологии.
Список литературы
- Клинические рекомендации "Перелом дистального отдела лучевой кости". Министерство Здравоохранения Российской Федерации, 2021. - URL: https://cr.minzdrav.gov.ru/recomend/678 (дата обращения: 15.01.2025).
- RadiologyInfo.org. "Patient Safety: Radiation Dose in X-Ray and CT Exams". - URL: https://www.radiologyinfo.org/en/info/safety-xray (дата обращения: 16.01.2025).
- EULAR recommendations for the management of rheumatoid arthritis with synthetic and biological disease-modifying antirheumatic drugs. - URL: https://www.eular.org/recommendations.cfm (дата обращения: 17.01.2025).
- Radiopaedia.org. "Wrist radiograph (an overview)". - URL: https://radiopaedia.org/articles/wrist-radiograph-an-overview?lang=us (дата обращения: 18.01.2025).
- Jones, A. et al. "Assessment of an Artificial Intelligence System for Detection of Scaphoid Fractures on Wrist Radiographs". JAMA Network Open. - URL: https://jamanetwork.com/journals/jamanetworkopen (дата обращения: 20.01.2025).
- Smith, L. "Advances in detector technology for low-dose medical imaging". Nature Medicine. - URL: https://www.nature.com/nm/ (дата обращения: 21.01.2025).
- Национальное руководство "Лучевая диагностика и терапия". ГЭОТАР-Медиа, 2018. - URL: https://www.rosmedlib.ru/book/ISBN9785970442659.html (дата обращения: 22.01.2025).
- PubMed Central. "Wrist Radiography: A Comprehensive Review". - URL: https://www.ncbi.nlm.nih.gov/pmc/ (дата обращения: 23.01.2025).
- NICE guideline [NG100]. "Fractures (non-complex): assessment and management". - URL: https://www.nice.org.uk/guidance/ng100 (дата обращения: 24.01.2025).
- Cochrane Library. "Imaging for suspected scaphoid fractures". - URL: https://www.cochranelibrary.com/ (дата обращения: 25.01.2025).
- Информационный портал для врачей "Медвестник". "Стандарты рентгенологического исследования суставов". - URL: https://medvestnik.ru/ (дата обращения: 26.01.2025).
Популярные вопросы и ответы
1
Насколько опасно делать рентген? Это большая доза облучения?
Лучевая нагрузка при рентгене запястья минимальна и сравнима с дозой, которую человек получает из естественной среды за несколько часов. Это исследование считается одним из самых безопасных методов лучевой диагностики.
2
Можно ли делать рентген запястья при беременности?
Беременность является противопоказанием для планового рентгена, особенно в первом триместре. В экстренных ситуациях, когда исследование жизненно необходимо, его проводят с обязательным использованием защитного свинцового фартука для защиты плода.
3
Увидит ли рентген разрыв связок или повреждение хряща?
Стандартный рентген предназначен для оценки костных структур. Он не визуализирует напрямую мягкие ткани, такие как связки, хрящи или сухожилия. Для их оценки врач может назначить другие методы, например, МРТ или УЗИ.
4
Нужна ли какая-то специальная подготовка к рентгену запястья?
Специальная подготовка не требуется. Единственное, что нужно сделать непосредственно перед процедурой, – это снять с руки все металлические предметы (часы, браслеты, кольца), так как они могут помешать качественному изображению.
5
Будет ли больно во время процедуры, особенно если у меня перелом?
Сама процедура рентгенографии абсолютно безболезненна. Однако при укладке травмированной руки может возникнуть некоторый дискомфорт. Рентген-лаборант постарается сделать все максимально аккуратно, чтобы не причинять лишней боли.
6
Почему мне назначили рентген, а не сразу МРТ? МРТ ведь лучше?
Рентген является первичным и «золотым стандартом» для диагностики травм костей. Он быстрый, доступный и отлично показывает переломы и вывихи. МРТ – более сложное и дорогое исследование, которое назначают для детальной оценки мягких тканей (связок, хрящей)
