Рентгенография пояснично-крестцового отдела позвоночника: клинический обзор
Введение
Рентгенография пояснично-крестцового отдела позвоночника (ПОП) - это фундаментальный, широко доступный и наиболее часто используемый метод лучевой диагностики для первичной оценки костных структур нижней части спины. Несмотря на появление более современных технологий, таких как компьютерная (КТ) и магнитно-резонансная томография (МРТ), рентген остается незаменимым инструментом для скрининга, первичной диагностики травматических повреждений, дегенеративных заболеваний и структурных аномалий. Этот метод основан на использовании ионизирующего излучения (рентгеновских лучей) для получения двухмерного изображения позвонков, межпозвонковых пространств и крестца. Его основными преимуществами являются скорость выполнения, низкая стоимость и высокая информативность в оценке состояния костной ткани.
Таким образом, рентгенография ПОП является стартовым методом визуализации при большинстве патологий позвоночника, позволяя врачу определить дальнейшую диагностическую тактику.
Анатомия и физиология поясничного отдела позвоночника
Поясничный отдел позвоночника является ключевой структурой опорно-двигательного аппарата, испытывающей колоссальные статические и динамические нагрузки. Он состоит из пяти самых крупных и массивных позвонков (обозначаются L1-L5, от лат. lumbalis - поясничный), которые соединены между собой межпозвонковыми дисками, суставами и мощным связочным аппаратом.
- Позвонки (Vertebrae): Каждый поясничный позвонок имеет тело (corpus vertebrae), дугу (arcus vertebrae) и отростки (остистый, поперечные, суставные). Тела позвонков несут основную опорную нагрузку.
- Межпозвонковые диски (Disci intervertebrales): Располагаются между телами позвонков и выполняют амортизирующую функцию. Диск состоит из фиброзного кольца и пульпозного ядра. На рентгенограммах диски не видны, но об их состоянии судят косвенно по высоте межпозвонкового пространства.
- Дуги и отростки: Образуют позвоночный канал (canalis vertebralis), в котором находится спинной мозг (до уровня L1-L2) и его корешки (конский хвост).
- Физиологический лордоз: В норме поясничный отдел имеет изгиб вперед, называемый лордозом. Этот изгиб помогает равномерно распределять нагрузку и амортизировать движения.
Функции поясничного отдела включают опору туловища, обеспечение подвижности (наклоны, повороты) и защиту нервных структур. Понимание нормальной анатомии является основой для правильной интерпретации рентгеновских снимков.
Следовательно, детальное знание анатомического строения поясничных позвонков, дисков и их взаиморасположения критически важно для выявления патологических изменений на рентгенограммах.
Принцип метода и стандартные проекции
Рентгенография основана на свойстве рентгеновских лучей по-разному проходить через ткани организма в зависимости от их плотности. Костная ткань, богатая кальцием, активно поглощает излучение и на снимке выглядит светлой (рентгеноконтрастной). Мягкие ткани (мышцы, жир, диски) пропускают лучи лучше и выглядят темными (рентгенопрозрачными). Аппарат фиксирует прошедшее через тело излучение на специальном детекторе, формируя изображение.
Для комплексной оценки ПОП исследование стандартно проводится в двух взаимно перпендикулярных проекциях:
- Прямая (антеропостериорная, АП): Пациент лежит на спине. Эта проекция позволяет оценить высоту тел позвонков, симметричность структур, наличие боковых искривлений (сколиоз) и состояние крестцово-подвздошных сочленений.

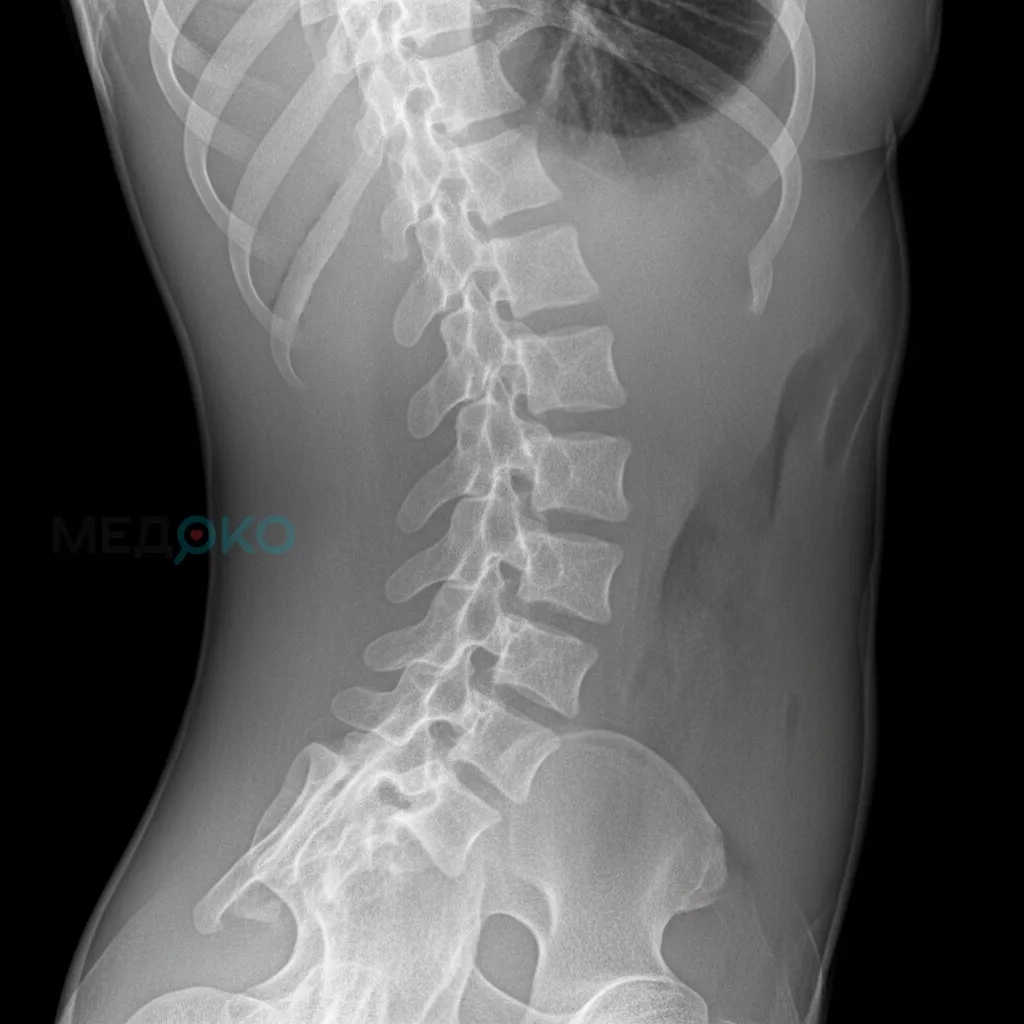

- Боковая (латеральная): Пациент лежит на боку. Это основная проекция для оценки высоты межпозвонковых дисков, выраженности лордоза, наличия смещений позвонков (спондилолистез), остеофитов и состояния дугоотростчатых суставов.
В некоторых случаях для оценки стабильности позвоночного сегмента применяются функциональные пробы - рентгенограммы в боковой проекции в положении максимального сгибания (флексия) и разгибания (экстензия).
Использование как минимум двух стандартных проекций является обязательным золотым стандартом, так как позволяет получить объемное представление о трехмерной структуре позвоночника и избежать диагностических ошибок.
Показания к проведению рентгенографии поясничного отдела
Показания к назначению исследования четко регламентированы клиническими рекомендациями и зависят от возраста пациента и клинической картины. Необоснованное назначение рентгенографии при неспецифической боли в спине низкой интенсивности не рекомендуется из-за лучевой нагрузки и низкой диагностической ценности Клинические рекомендации "Боль в нижней части спины", Минздрав РФ (дата обращения: 10.02.2025).
Показания у взрослых
- Травма спины: Подозрение на переломы тел, дуг или отростков позвонков после падения, ДТП или прямого удара.
- Боль в спине с "красными флагами": Наличие тревожных симптомов, указывающих на серьезную патологию, таких как:
- Боль, не уменьшающаяся в покое или усиливающаяся ночью.
- Повышение температуры, необъяснимая потеря веса.
- Неврологический дефицит (слабость в ногах, нарушение функции тазовых органов).
- Возраст пациента старше 50 лет или моложе 20 лет при первом эпизоде боли.
- Онкологический анамнез.
- Длительный прием кортикостероидов (риск остеопоротических переломов).
- Подозрение на дегенеративно-дистрофические заболевания: При выраженном болевом синдроме для оценки остеохондроза, спондилоартроза, спондилеза.
- Подозрение на структурные аномалии: Сколиоз, гиперлордоз, спондилолистез.
- Подозрение на воспалительные заболевания: Анкилозирующий спондилит (болезнь Бехтерева), инфекционный спондилит.
- Предоперационное планирование и послеоперационный контроль: Оценка состояния позвоночника до и после хирургических вмешательств (например, установки металлоконструкций).
Назначение рентгенографии у взрослых оправдано при наличии травмы или "красных флагов", указывающих на специфическую причину боли, что соответствует международным рекомендациям, например, NICE guideline [NG59] (дата обращения: 11.02.2025).
Показания у детей и подростков
Применение рентгена у детей требует более строгих показаний из-за повышенной чувствительности растущего организма к ионизирующему излучению (принцип ALARA - As Low As Reasonably Achievable).
- Травма: Как и у взрослых, для исключения переломов.
- Деформации позвоночника: Диагностика и мониторинг прогрессирования идиопатического сколиоза, кифоза (включая болезнь Шейермана-Мау).
- Врожденные аномалии: Spina bifida, сакрализация, люмбализация, спондилолиз и врожденный спондилолистез.
- Подозрение на опухоли или инфекции: Остеоид-остеома, туберкулезный спондилит.
- Ювенильный идиопатический артрит: Для оценки вовлеченности позвоночника.
У детей рентгенография является ключевым методом для мониторинга деформаций позвоночника, таких как сколиоз, но должна применяться строго по показаниям с использованием мер радиационной защиты.
Противопоказания и ограничения
Абсолютные противопоказания
Единственным абсолютным противопоказанием к проведению рентгенографии поясничного отдела является беременность, особенно в первом триместре. Ионизирующее излучение обладает тератогенным эффектом и может нанести вред развивающемуся плоду. Исследование может быть проведено только по жизненным показаниям, когда ожидаемая польза для матери значительно превышает потенциальный риск для плода, с использованием всех возможных средств защиты (например, просвинцованного фартука на область живота).
Беременность является строгим противопоказанием, и перед назначением исследования у женщин детородного возраста необходимо уточнять дату последней менструации и исключить возможную беременность.
Относительные противопоказания и ограничения
- Возраст пациента: У детей и подростков следует избегать необоснованных повторных исследований из-за кумулятивного эффекта лучевой нагрузки.
- Высокая доза облучения при предыдущих исследованиях: Необходимо учитывать суммарную дозу, полученную пациентом за последнее время.
- Невозможность пациента сохранять неподвижность: Движение во время экспозиции приводит к смазанному, неинформативному изображению.
- Выраженное ожирение: Большой объем мягких тканей ослабляет рентгеновские лучи, что может значительно снизить качество и четкость снимков.
- Низкая информативность для мягких тканей: Рентген не визуализирует межпозвонковые диски, спинной мозг, нервные корешки и связки. Для их оценки необходима МРТ.
Ограничения метода связаны как с факторами со стороны пациента, так и с физическими принципами рентгенографии, что делает ее неэффективной для диагностики грыж дисков или стеноза позвоночного канала.
Подготовка к исследованию
В большинстве случаев, особенно при травме, специальной подготовки к рентгенографии ПОП не требуется. Однако для планового исследования, направленного на детальную оценку нижних поясничных позвонков (L4, L5) и крестца, может потребоваться подготовка кишечника.
Рекомендации по подготовке:
- Диета: За 2-3 дня до исследования рекомендуется исключить из рациона продукты, вызывающие повышенное газообразование (черный хлеб, бобовые, капуста, молоко, газированные напитки). Скопление газов в петлях кишечника может накладываться на изображение позвонков и затруднять их визуализацию.
- Очищение кишечника: Вечером накануне и/или утром в день исследования может быть рекомендована очистительная клизма или прием слабительных препаратов. Этот вопрос решается индивидуально с лечащим врачом.
- Исследование натощак: Процедуру желательно проводить в первой половине дня, натощак.
Перед самой процедурой необходимо снять с себя все металлические предметы (украшения, пирсинг, одежду с молниями и пуговицами) в области исследования.
Правильная подготовка кишечника при плановой рентгенографии ПОП значительно повышает качество визуализации и диагностическую ценность исследования, особенно для L5-S1 сегмента.
Методика проведения процедуры
Процедура рентгенографии быстрая и безболезненная. Она проводится в специально оборудованном рентгеновском кабинете рентген-лаборантом.
Порядок действий:
- Пациент заходит в кабинет, раздевается до пояса и снимает все металлические предметы.
- Рентген-лаборант помогает пациенту занять правильное положение на рентгеновском столе. Для прямой проекции - лежа на спине, для боковой - лежа на боку с согнутыми в коленях и тазобедренных суставах ногами для большей устойчивости.
- Области тела, не подлежащие исследованию (особенно область таза и гонад), прикрываются защитными просвинцованными фартуками.
- Рентгеновская трубка аппарата позиционируется над исследуемой областью.
- Лаборант выходит в соседнее помещение (пультовую) и через стекло дает команду пациенту: "Вдохнуть, не дышать!". В этот момент делается снимок, что занимает доли секунды.
- Далее лаборант меняет положение пациента для выполнения снимка в другой проекции и повторяет процедуру.
- После выполнения всех необходимых снимков пациент может одеваться.
Вся процедура обычно занимает от 5 до 15 минут. Полученные изображения (цифровые или на пленке) передаются врачу-рентгенологу для анализа и составления заключения.
Строгое соблюдение методики укладки пациента и использование средств радиационной защиты являются ключевыми для получения качественных снимков и обеспечения безопасности пациента.
Интерпретация результатов рентгенограммы
Анализ рентгенограмм проводит врач-рентгенолог. Он оценивает снимки по систематическому алгоритму, чтобы не пропустить патологию. Часто используется мнемоническое правило ABCS:
- A (Alignment) - Оси и контуры:
- Оценивается плавность и непрерывность передней и задней позвоночных линий. Нарушение их целостности может указывать на смещение (листез).
- Анализируется выраженность поясничного лордоза (в норме 20-40 градусов). Его сглаженность или усиление являются признаками патологии.
- В прямой проекции оценивается наличие сколиоза.
- B (Bones) - Костная ткань:
- Изучается форма, размер и структура каждого позвонка. Ищут признаки переломов (линии перелома, компрессия - снижение высоты тела).
- Оценивается минеральная плотность кости (остеопороз проявляется повышением прозрачности костной ткани).
- Выявляются остеофиты - костные разрастания по краям тел позвонков, характерные для спондилеза.
- Ищут очаги деструкции (литические) или уплотнения (бластические), подозрительные на опухоли или метастазы.
- C (Cartilage/Discs) - Хрящи/Диски:
- Сами диски не видны, но их состояние оценивается косвенно по высоте межпозвонковых пространств. Равномерное или неравномерное снижение высоты является ключевым признаком остеохондроза.
- Оценивается состояние дугоотростчатых (фасеточных) суставов, выявляются признаки артроза (сужение суставной щели, остеофиты).
- S (Soft tissues) - Мягкие ткани:
- Возможности рентгена в оценке мягких тканей ограничены. Однако можно выявить косвенные признаки, такие как обызвествление связок или наличие паравертебральной тени, подозрительной на абсцесс или гематому.
По результатам анализа врач-рентгенолог формирует заключение, которое описывает все выявленные изменения и их возможную клиническую значимость.
Систематическая и последовательная оценка рентгенограмм по принципу ABCS позволяет провести комплексный анализ костных структур и выявить большинство значимых патологий поясничного отдела позвоночника.
Сравнительный анализ методов визуализации
Рентгенография - лишь один из методов визуализации. Выбор конкретного исследования зависит от клинической задачи.
Сравнительная таблица 1: Общие характеристики методов визуализации ПОП
| Характеристика |
Рентгенография |
Компьютерная томография (КТ) |
Магнитно-резонансная томография (МРТ) |
| Физический принцип |
Ионизирующее излучение |
Ионизирующее излучение (послойное) |
Магнитное поле и радиочастотные импульсы |
| Основной объект |
Костные структуры, общая ось |
Детальная оценка костных структур, травмы |
Мягкие ткани (диски, нервы, спинной мозг, связки) |
| Лучевая нагрузка |
Низкая (≈1.5 мЗв) |
Средняя/Высокая (≈6 мЗв) |
Отсутствует |
| Время исследования |
5-10 минут |
5-15 минут |
20-40 минут |
| Стоимость |
Низкая |
Средняя |
Высокая |
| Противопоказания |
Беременность |
Беременность, аллергия на контраст |
Металлические импланты, кардиостимулятор, клаустрофобия |
Сравнительная таблица 2: Диагностическая ценность при различных патологиях
| Патология |
Рентгенография |
КТ |
МРТ |
| Острый перелом |
+++ (метод выбора) |
+++ (для сложных переломов) |
++ (оценка отека костного мозга) |
| Грыжа диска |
- (только косвенные признаки) |
+ (визуализирует, но хуже МРТ) |
+++ (метод выбора) |
| Стеноз позвоночного канала |
- (неинформативно) |
++ (оценка костного стеноза) |
+++ (метод выбора, оценка всех видов стеноза) |
| Спондилолистез |
+++ (особенно с функц. пробами) |
+++ (детальная оценка) |
++ (оценка сдавления нервов) |
| Опухоли/Метастазы |
+ (признаки деструкции) |
++ (оценка костной деструкции) |
+++ (оценка мягкотканного компонента и вовлечения нервов) |
| Инфекция (спондилит) |
+ (поздние признаки) |
++ (оценка костной деструкции) |
+++ (ранняя диагностика отека, абсцессов) |
Сравнительный анализ показывает, что не существует универсального метода; выбор диагностики должен быть строго индивидуализирован и основываться на предполагаемом диагнозе после клинического осмотра. Рентген идеален для костей и травм, МРТ - для мягких тканей и нервов.
Клиническое значение и современные исследования
В современной медицине наблюдается тенденция к снижению необоснованного использования лучевой диагностики при неспецифической боли в нижней части спины. Многочисленные исследования и клинические руководства, такие как рекомендации Американской коллегии врачей (ACP) (дата обращения: 14.02.2025) и Cochrane Collaboration (дата обращения: 15.02.2025), показали, что рутинное назначение рентгена в первые 4-6 недель острой боли без "красных флагов" не улучшает исходы лечения, но увеличивает лучевую нагрузку на пациента и затраты на здравоохранение.
Ключевой современный подход заключается в стратификации пациентов. Визуализация (включая рентген) показана немедленно только при подозрении на серьезную патологию (перелом, опухоль, инфекция). В остальных случаях лечение начинают с консервативных методов (ЛФК, НПВП), а к визуализации прибегают лишь при отсутствии эффекта от терапии в течение нескольких недель.
Новые направления в исследованиях связаны с внедрением искусственного интеллекта (ИИ) для анализа рентгенограмм. Алгоритмы ИИ способны с высокой точностью определять компрессионные переломы, измерять углы деформаций и выявлять ранние признаки дегенеративных изменений, что может помочь в снижении нагрузки на врачей-рентгенологов и уменьшении числа диагностических ошибок. Исследования, опубликованные в журналах, таких как Nature Medicine (дата обращения: 15.02.2025), демонстрируют большой потенциал этих технологий.
Современная клиническая практика смещает акцент с немедленной визуализации на тщательный клинический осмотр и выявление "красных флагов", что позволяет использовать рентгенографию более целенаправленно и эффективно.
Средняя стоимость услуги
Стоимость рентгенографии пояснично-крестцового отдела позвоночника в России может значительно варьироваться в зависимости от нескольких факторов:
- Тип учреждения: В государственных поликлиниках и больницах по полису ОМС процедура проводится бесплатно (при наличии направления). В частных медицинских центрах стоимость платная.
- Регион: Цены в Москве и Санкт-Петербурге, как правило, выше, чем в других регионах страны.
- Объем исследования: Цена зависит от количества проекций. Стандартное исследование в двух проекциях будет дешевле, чем исследование с дополнительными функциональными пробами.
Ориентировочная стоимость в частных клиниках России (на начало 2025 года) составляет:
- Рентген ПОП в 1 проекции: 1200 - 2000 рублей.
- Рентген ПОП в 2 проекциях: 1800 - 3500 рублей.
- Рентген ПОП с функциональными пробами: 2500 - 5000 рублей.
В стоимость обычно входит само исследование, запись снимков на диск или печать на пленке и заключение врача-рентгенолога.
Стоимость рентгенографии ПОП является доступной по сравнению с КТ и МРТ, что делает этот метод экономически целесообразным для первичной диагностики в широкой клинической практике.
Заключение
Рентгенография пояснично-крестцового отдела позвоночника, несмотря на свой почтенный возраст, остается незаменимым диагностическим инструментом первого ряда. Ее сильные стороны - доступность, быстрота, низкая стоимость и высокая информативность в оценке костных структур и деформаций позвоночника. Она является методом выбора при травмах и позволяет проводить первичную дифференциальную диагностику при болях в спине, сопровождающихся "красными флагами".
Вместе с тем, важно помнить об ограничениях метода, в первую очередь о неспособности визуализировать мягкие ткани и наличии ионизирующего излучения. Современный подход к диагностике болей в спине требует взвешенного и клинически обоснованного назначения рентгенографии, избегая ее рутинного применения при неспецифических болях. Правильное использование рентгена в сочетании с другими методами визуализации, такими как МРТ и КТ, позволяет выстроить оптимальный диагностический алгоритм для каждого конкретного пациента.
Таким образом, рентгенография ПОП - это мощный инструмент в руках клинициста, эффективность которого напрямую зависит от правильности определения показаний и грамотной интерпретации полученных данных в контексте общей клинической картины.
Список сокращений
- АП - Антеропостериорная (прямая) проекция
- ИИ - Искусственный интеллект
- КТ - Компьютерная томография
- ЛФК - Лечебная физкультура
- мЗв - миллизиверт (единица измерения эффективной дозы ионизирующего излучения)
- МРТ - Магнитно-резонансная томография
- НПВП - Нестероидные противовоспалительные препараты
- ОМС - Обязательное медицинское страхование
- ПОП - Пояснично-крестцовый отдел позвоночника
Краткий глоссарий
- Лордоз - физиологический или патологический изгиб позвоночника, обращенный выпуклостью вперед.
- Остеохондроз - дегенеративно-дистрофическое заболевание позвоночника, в первую очередь поражающее межпозвонковые диски. Рентгенологический признак - снижение высоты межпозвонковых пространств.
- Остеофиты - патологические костные наросты (шипы) по краям тел позвонков или суставных поверхностей, образующиеся в результате дегенеративных процессов.
- Сколиоз - боковое искривление позвоночника во фронтальной плоскости.
- Спондилез - дегенеративное заболевание позвоночника, характеризующееся образованием остеофитов по краям тел позвонков.
- Спондилоартроз - артроз дугоотростчатых (фасеточных) суставов позвоночника.
- Спондилолиз - дефект, несращение дужки позвонка, чаще всего пятого поясничного.
- Спондилолистез - смещение вышележащего позвонка по отношению к нижележащему, чаще всего кпереди (антелистез).
Список литературы
- Клинические рекомендации "Боль в нижней части спины". Разработчик: Ассоциация междисциплинарной медицины. Утверждено Минздравом РФ, 2021. - URL: https://cr.minzdrav.gov.ru/recomend/732_1 (дата обращения: 10.02.2025).
- Национальное руководство по лучевой диагностике и терапии. Гл. ред. С.К. Терновой. - М.: ГЭОТАР-Медиа, 2018.
- Принципы и практика радиологии. / под ред. М. А. Васильевой - Издательство "Медпрактика-М", 2022.
- Сайт "РадиоМед": Стандарты и протоколы лучевой диагностики. - URL: http://radiomed.ru/protocols (дата обращения: 12.02.2025).
- Информационный портал для врачей "Медвестник". - URL: https://medvestnik.ru/ (дата обращения: 12.02.2025).
- Chou R, Qaseem A, Snow V, et al. Diagnosis and treatment of low back pain: a joint clinical practice guideline from the American College of Physicians and the American Pain Society. Ann Intern Med. 2007;147(7):478-491. - URL: https://www.acpjournals.org/doi/10.7326/0003-4819-147-7-200710020-00006 (дата обращения: 14.02.2025).
- NICE guideline [NG59]: Low back pain and sciatica in over 16s: assessment and management. Published: 30 November 2016. - URL: https://www.nice.org.uk/guidance/ng59 (дата обращения: 11.02.2025).
- Patel ND, Broderick DF, Burns J, et al. ACR Appropriateness Criteria Low Back Pain. J Am Coll Radiol. 2016;13(9):1069-1078. - PubMed, URL: https://pubmed.ncbi.nlm.nih.gov/27496288/ (дата обращения: 13.02.2025).
- Jenkins HJ, Downie AS, Moore CS, French SD. Current evidence for spinal X-ray use in the chiropractic profession: a narrative review. Chiropr Man Therap. 2018;26:48. - Google Scholar, URL: https://chiromt.biomedcentral.com/articles/10.1186/s12998-018-0217-8 (дата обращения: 13.02.2025).
- Cochrane Database of Systematic Reviews. Imaging for low back pain. - URL: https://www.cochranelibrary.com/ (дата обращения: 15.02.2025).
Популярные вопросы и ответы
1
Опасно ли делать рентген поясницы? Это ведь облучение.
Рентген связан с лучевой нагрузкой, но доза при исследовании поясницы невелика и сравнима с естественным фоновым облучением, которое человек получает за несколько месяцев. Исследование назначается только тогда, когда потенциальная польза от полученной инф
2
Покажет ли рентген грыжу диска, из-за которой у меня болит нога?
Нет, рентген не показывает мягкие ткани, такие как межпозвонковые диски и грыжи. Он позволяет оценить состояние костей (позвонков) и косвенные признаки проблем с дисками, например, уменьшение высоты межпозвонкового пространства. «Золотым стандартом» для д
3
В заключении написали "признаки остеохондроза". Это серьезно?
Остеохондроз — это термин, описывающий естественные дегенеративно-дистрофические изменения в позвоночнике, связанные с возрастом или нагрузками. На рентгене это проявляется снижением высоты межпозвонковых дисков и костными разрастаниями (остеофитами). Сам
4
Почему врач назначил рентген, а не сразу МРТ, ведь оно информативнее?
Рентген и МРТ — это разные методы, которые решают разные задачи. Рентген является быстрым и доступным методом первого выбора для оценки состояния костных структур, выявления переломов или нестабильности позвонков. МРТ назначают, когда есть подозрение на п
5
Обязательно ли готовиться к исследованию и соблюдать диету?
Подготовка (диета и очищение кишечника) нужна для того, чтобы газы в кишечнике не перекрывали изображение нижних поясничных и крестцовых позвонков. Это особенно важно для качественной визуализации сегмента L5-S1. Без подготовки снимок может оказаться неин
6
Будет ли больно во время процедуры?
Сама процедура рентгенографии абсолютно безболезненна. Единственный дискомфорт может быть связан с необходимостью лежать неподвижно в определенной позе, особенно если у вас уже есть сильная боль в спине. Процесс создания снимка занимает всего несколько се
