Рентгенологическое исследование стопы: Комплексный клинический справочник
Рентгенологическое исследование стопы является одним из наиболее распространенных и фундаментальных методов диагностики в травматологии, ортопедии и ревматологии. Этот метод, основанный на использовании ионизирующего излучения, позволяет получить изображение костных структур стопы, выявить переломы, вывихи, деформации, дегенеративно-дистрофические и воспалительные изменения, а также контролировать процесс лечения. Благодаря своей доступности, информативности и относительно низкой стоимости, рентгенография стопы остается "золотым стандартом" первичной диагностики многих патологий. Данный справочник призван предоставить исчерпывающую информацию о рентгене стопы, охватывая анатомические особенности, показания, методику проведения, интерпретацию результатов у взрослых и детей, а также актуальные клинические аспекты.
Рентген стопы — это ключевой метод диагностики, который позволяет быстро и точно оценить состояние костных структур, выявить травматические повреждения, деформации и различные заболевания, что делает его незаменимым инструментом в арсенале врача.
1. Строение и описание стопы и её анатомических особенностей, видимых на рентгене
Стопа – это сложная биомеханическая структура, состоящая из 26 костей, 33 суставов и более 100 связок и сухожилий. Ее анатомическое строение обеспечивает выполнение опорной, рессорной и двигательной функций, позволяя человеку адаптироваться к различным поверхностям и нагрузкам. Понимание нормальной рентгеноанатомии стопы критически важно для корректной интерпретации патологических изменений [1, 2].
Стопа представляет собой комплексный аппарат из многочисленных костей, суставов и связок, а знание ее нормального рентгенологического вида является основой для выявления любых отклонений.

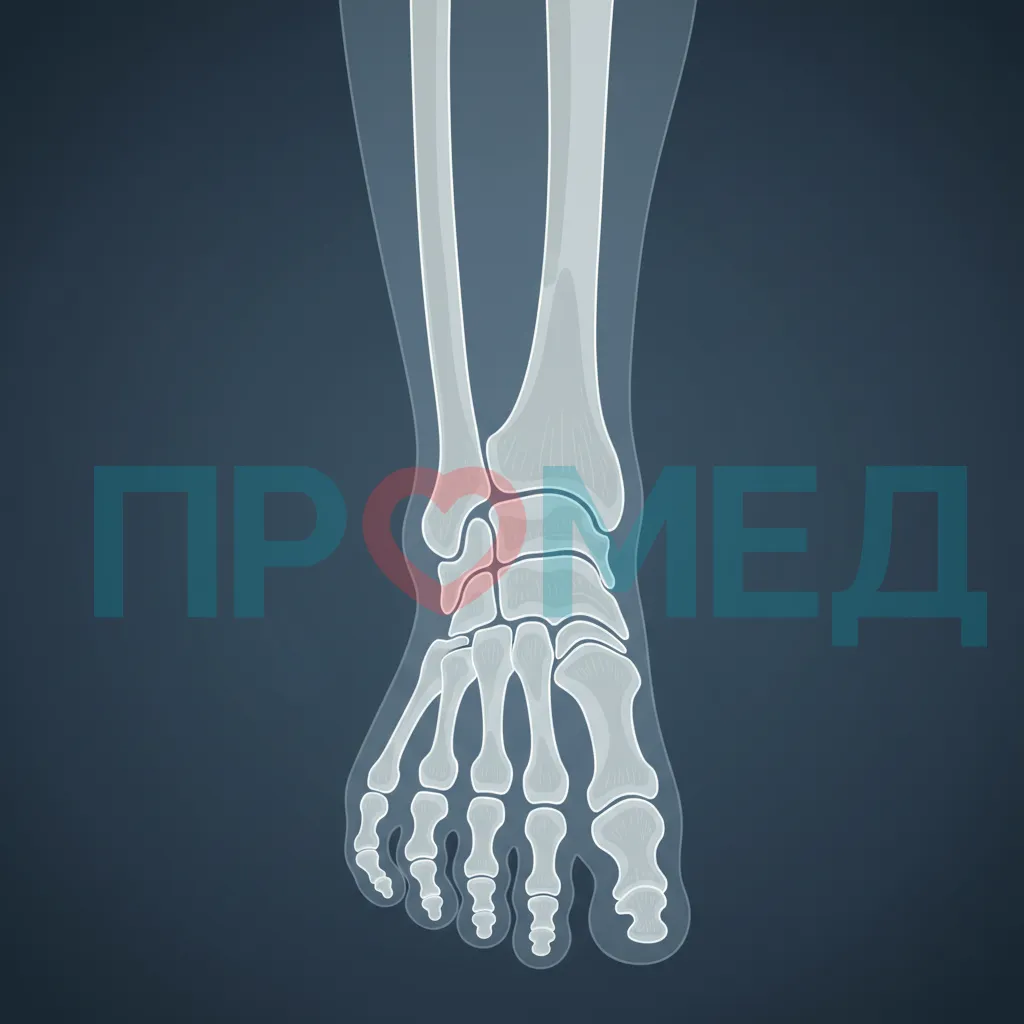

1.1. Кости стопы
Кости стопы разделяются на три отдела: предплюсна, плюсна и фаланги пальцев.
- Предплюсна (Tarsus): Состоит из семи костей:
- Таранная кость (Talus): Располагается в верхнем отделе предплюсны, образует голеностопный сустав с большеберцовой и малоберцовой костями. Отличается отсутствием мышечных прикреплений, что делает ее кровоснабжение уязвимым [3].
- Пяточная кость (Calcaneus): Самая крупная кость стопы, образует опору заднего отдела стопы и пяточный бугор. Имеет сложную форму, часто страдающую при падениях с высоты.
- Ладьевидная кость (Os naviculare): Расположена медиально, между таранной и тремя клиновидными костями.
- Три клиновидные кости (Ossa cuneiformia): Медиальная, промежуточная и латеральная. Образуют суставы с ладьевидной и плюсневыми костями.
- Кубовидная кость (Os cuboideum): Расположена латерально, образует суставы с пяточной, латеральной клиновидной и плюсневыми костями.
- Плюсна (Metatarsus): Состоит из пяти плюсневых костей (I-V), счет начинается от медиального края. Каждая плюсневая кость имеет основание, тело и головку. Головки плюсневых костей образуют передний отдел опоры стопы. Наиболее часто повреждается V плюсневая кость (особенно ее основание) при подворачивании стопы.
- Фаланги пальцев (Phalanges): Состоят из 14 фаланг. Большой палец имеет две фаланги (проксимальную и дистальную), остальные пальцы – по три (проксимальную, среднюю и дистальную).
Костная основа стопы включает предплюсну, плюсну и фаланги, каждая из которых имеет уникальное строение и функциональное значение, что определяет особенности их визуализации и потенциальных повреждений на рентгенограммах.
1.2. Суставы стопы
Многочисленные суставы стопы обеспечивают ее подвижность и амортизационные свойства:
- Голеностопный сустав (Articulatio talocruralis): Образован таранной костью, большеберцовой и малоберцовой костями. Обеспечивает движения тыльного и подошвенного сгибания.
- Подтаранный сустав (Articulatio subtalaris): Образован таранной и пяточной костями. Отвечает за инверсию и эверсию стопы.
- Таранно-пяточно-ладьевидный сустав (Articulatio talocalcaneonavicularis): Комплексный сустав, играющий ключевую роль в формировании свода стопы.
- Пяточно-кубовидный сустав (Articulatio calcaneocuboidea): Соединяет пяточную и кубовидную кости.
- Предплюсне-плюсневые суставы (Articulationes tarsometatarsales / Лисфранков сустав): Соединяют кости предплюсны с плюсневыми костями.
- Плюснефаланговые суставы (Articulationes metatarsophalangeales): Соединяют головки плюсневых костей с проксимальными фалангами.
- Межфаланговые суставы (Articulationes interphalangeales): Соединяют фаланги между собой.
На рентгенограммах оценивается не только целостность костей, но и суставные щели, их ширина, конгруэнтность суставных поверхностей, наличие краевых костных разрастаний (остеофитов), что важно для диагностики артрозов и артритов [4].
Многообразие суставов стопы обеспечивает ее сложную биомеханику; на рентгенограммах особое внимание уделяется состоянию суставных щелей и суставных поверхностей для выявления патологий.
1.3. Своды стопы
Стопа имеет два основных свода: продольный (медиальный и латеральный) и поперечный. Эти своды выполняют амортизационную функцию, распределяют нагрузку и облегчают передвижение. Нарушение их конфигурации, например, при плоскостопии, хорошо визуализируется на рентгенограммах с нагрузкой. Ключевые углы и индексы, такие как угол продольного свода (угол Меллера), пяточно-кубовидный угол, угол таранно-пяточного сочленения, используются для объективной оценки степени деформации [5].
Своды стопы, обеспечивающие амортизацию, оцениваются на рентгенограммах, особенно при плоскостопии, с использованием специфических углов и индексов для точной диагностики.
2. Что такое рентген стопы, его принципы и методы
Рентгенография стопы – это диагностический метод, использующий рентгеновские лучи для получения изображения костей и суставов стопы. Метод основан на способности различных тканей организма по-разному поглощать ионизирующее излучение. Кости, имеющие высокую плотность, поглощают больше рентгеновских лучей и выглядят на снимке светлыми (белыми), в то время как мягкие ткани (мышцы, жир, кожа) поглощают меньше лучей и выглядят темнее (серыми или черными).
Рентген стопы позволяет визуализировать костные структуры за счет дифференциального поглощения рентгеновских лучей тканями, где кости отображаются светлыми, а мягкие ткани – темными.
2.1. Физические принципы
Рентгеновские лучи – это вид электромагнитного излучения с очень короткой длиной волны, способного проникать через мягкие ткани человеческого тела. Они генерируются в рентгеновской трубке, где электроны ускоряются и ударяются об анод. При столкновении кинетическая энергия электронов преобразуется в рентгеновское излучение и тепло [6]. Полученные лучи проходят через исследуемую область, ослабляясь в зависимости от плотности и атомного номера тканей. Затем ослабленное излучение попадает на детектор (рентгеновскую пленку или цифровой приемник), формируя теневое изображение.
Рентгеновские лучи, генерируемые в специальной трубке, проникают сквозь ткани организма, и их разное поглощение плотными и мягкими структурами создает теневое изображение на детекторе.
2.2. Типы рентгенографии стопы
Современная рентгенография может быть выполнена двумя основными способами:
- Пленочная рентгенография: Традиционный метод, при котором изображение фиксируется на специальной рентгеновской пленке, требующей химической проявки. Этот метод постепенно вытесняется цифровыми технологиями.
- Цифровая рентгенография: Делится на компьютерную рентгенографию (CR) и прямую цифровую рентгенографию (DR).
- CR: Использует специальные кассеты с фотостимулирующими люминофорами, которые записывают изображение. Затем кассета сканируется лазером, и изображение оцифровывается.
- DR: Прямая цифровая рентгенография использует плоскопанельные детекторы, которые мгновенно преобразуют рентгеновское излучение в цифровой сигнал, передаваемый на компьютер. Это обеспечивает высокую скорость получения изображений, меньшую дозу облучения и возможность постобработки (увеличение контрастности, яркости, масштабирование) [7].
Цифровая рентгенография (CR и DR) является современным стандартом, предлагая преимущества по сравнению с пленочной, включая снижение дозы облучения, улучшенную скорость получения и возможность обработки изображений.
Цифровая рентгенография значительно повышает эффективность диагностики, предоставляя врачам более качественные изображения с меньшей лучевой нагрузкой для пациента.
3. Показания для проведения рентгена стопы
Рентген стопы назначается в широком спектре клинических ситуаций, когда необходимо оценить состояние костных структур и суставов.
Рентген стопы является основным методом для оценки состояния костей и суставов при наличии разнообразных клинических симптомов и состояний.
3.1. Травматические повреждения
- Переломы костей стопы: Рентген – основной метод для диагностики переломов плюсневых костей, фаланг, пяточной, таранной, ладьевидной и других костей предплюсны. Включая острые переломы, стрессовые переломы (часто встречающиеся у спортсменов или при длительных нагрузках), а также отрывные переломы [8].
- Вывихи и подвывихи: Оценка смещения костей в суставах, например, вывихи плюснефаланговых суставов, вывихи в суставе Лисфранка.
- Подозрение на повреждение связочного аппарата: Хотя связки напрямую не видны на рентгене, косвенные признаки, такие как расширение суставных щелей или наличие отрывных переломов, могут указывать на их повреждение.
- Оценка тяжести травмы и планирование лечения.
Рентген стопы незаменим при травмах, позволяя диагностировать переломы и вывихи, а также косвенно оценивать повреждения связок и планировать лечение.
3.2. Дегенеративно-дистрофические заболевания
- Артроз (остеоартроз): Выявление сужения суставных щелей, остеофитов (костных разрастаний), субхондрального склероза и кист, характерных для дегенеративных изменений в суставах стопы (например, артроз голеностопного, плюснефаланговых суставов) [9].
- Hallux rigidus: Дегенеративное поражение первого плюснефалангового сустава.
При дегенеративно-дистрофических заболеваниях, таких как артроз, рентген выявляет характерные изменения, включая сужение суставных щелей и остеофиты, что помогает в диагностике.
3.3. Воспалительные заболевания
- Артриты: Раннее выявление эрозивных изменений, сужения суставных щелей, периостальных реакций при ревматоидном артрите, подагре (характерны "пробойники"), псориатическом артрите и других воспалительных артропатиях.
- Остеомиелит: Воспаление костной ткани, которое на рентгенограмме может проявляться остеолизом, периостальными реакциями, секвестрацией кости (особенно актуально при диабетической стопе) [10].
- Тендиниты и бурситы: Хотя сами мягкие ткани не видны, рентген может показать кальцификацию в сухожилиях (например, ахиллово сухожилие) или бурсах.
Воспалительные процессы, от артритов до остеомиелита, могут быть диагностированы с помощью рентгена по специфическим изменениям костной ткани, несмотря на его ограниченность в визуализации мягких тканей.
3.4. Деформации стопы
- Плоскостопие (Pes planus): Оценка степени уплощения сводов стопы, деформации костей и суставов, особенно при рентгенограммах с нагрузкой.
- Вальгусная деформация первого пальца стопы (Hallux valgus): Определение угла отклонения первого пальца, деформации плюснефалангового сустава, наличие экзостозов.
- Косолапость (Pes equinovarus): Оценка деформации у детей и взрослых, степени коррекции после лечения.
- Полая стопа (Pes cavus), молоткообразные пальцы.
Рентген, особенно при снимках с нагрузкой, является ключевым методом для объективной оценки деформаций стопы, таких как плоскостопие и вальгусная деформация, позволяя определить степень изменений и планировать лечение.
3.5. Опухоли и метастазы
- Первичные опухоли костей: Выявление костных деструкций, склеротических изменений, периостальных реакций, характерных для доброкачественных (например, остеохондрома) или злокачественных (например, остеосаркома, хондросаркома) новообразований.
- Метастазы в кости: Поиск очагов деструкции или склероза, характерных для вторичного поражения костей.
Рентген стопы используется для выявления первичных костных опухолей и метастазов, отображая специфические деструктивные или склеротические изменения в костной ткани.
3.6. Врожденные аномалии развития
- Тарзальная коалиция: Сращение двух или более костей предплюсны.
- Дополнительные (акцессорные) кости: Например, Os tibiale externum, Os trigonum.
- Синдактилия, полидактилия: Сращение или наличие дополнительных пальцев.
Рентгенография эффективно диагностирует врожденные аномалии стопы, такие как тарзальная коалиция или наличие дополнительных костей.
3.7. Инородные тела
- Выявление рентгеноконтрастных инородных тел: Металлические осколки, стекло, некоторые виды пластмасс.
Рентген позволяет локализовать рентгеноконтрастные инородные тела в тканях стопы, что важно для их удаления.
3.8. Контроль после оперативного лечения
- Оценка положения имплантатов: Винтов, пластин, спиц, эндопротезов.
- Контроль консолидации переломов: Оценка формирования костной мозоли.
- Мониторинг результатов корригирующих операций.
Рентген необходим для послеоперационного контроля, позволяя оценить правильность установки имплантатов и ход заживления костей.
3.9. Особенности показаний у детей
У детей рентген стопы имеет свои особенности из-за наличия зон роста (эпифизарных хрящей), которые могут быть ошибочно приняты за переломы.
- Травмы: Переломы и вывихи, особенно переломы ростковых зон (по Салтеру-Харрису).
- Врожденные деформации: Косолапость, плоскостопие, тарзальные коалиции, врожденные вывихи.
- Болезни роста: Например, болезнь Кёлера (остеохондропатия ладьевидной кости), болезнь Севера (остеохондропатия пяточной кости).
- Диагностика остеомиелита у детей: особенно при необъяснимых болях или хромоте.
Рентген стопы у детей требует особого внимания к зонам роста, являясь ключевым методом для диагностики травм, врожденных деформаций и специфических заболеваний роста.
4. Противопоказания и ограничения при проведении рентгена стопы
Несмотря на широкую применимость, рентгенография имеет ряд противопоказаний и ограничений.
Рентгенография, несмотря на свою ценность, имеет определенные ограничения и противопоказания, которые необходимо учитывать перед назначением исследования.
4.1. Абсолютные противопоказания
- Беременность: Рентгеновское излучение может оказывать тератогенное и мутагенное действие на плод, особенно в первом триместре. В случаях крайней необходимости, если отложить исследование невозможно, применяются строгие меры защиты (свинцовый фартук, минимальная доза облучения) [11]. Однако рентген стопы, как правило, не является жизнеугрожающим исследованием, и его можно отложить.
Беременность является абсолютным противопоказанием для рентгена стопы из-за риска воздействия ионизирующего излучения на плод, если только польза не превышает потенциальный вред.
4.2. Относительные противопоказания и ограничения
- Многократные исследования в короткий промежуток времени: Принцип ALARA (As Low As Reasonably Achievable – настолько низко, насколько это разумно достижимо) требует минимизации лучевой нагрузки. Если есть возможность заменить рентген другим, неионизирующим методом (УЗИ, МРТ), следует рассмотреть эту опцию.
- Низкая информативность для мягких тканей: Рентген хорошо визуализирует кости, но плохо подходит для оценки состояния мышц, сухожилий, связок, хрящей и нервов. В этих случаях предпочтительнее УЗИ или МРТ.
- Невозможность удержания неподвижности: У маленьких детей или пациентов в тяжелом состоянии может быть трудно добиться неподвижности стопы, что приводит к размытости снимков.
- Избыточный вес: Может затруднить проникновение рентгеновских лучей и снизить качество изображения, хотя для стопы это менее критично, чем для крупных частей тела.
Относительные ограничения рентгена включают необходимость минимизации лучевой нагрузки, низкую информативность для мягких тканей и трудности с обеспечением неподвижности стопы, что может потребовать выбора альтернативных методов визуализации.
5. Как подготовиться к исследованию
Подготовка к рентгену стопы минимальна и не требует особых усилий.
Подготовка к рентгену стопы несложна и сводится к нескольким ключевым пунктам.
- Снять металлические предметы: Перед исследованием необходимо снять с ноги все металлические предметы (ювелирные украшения, часы, металлические детали обуви, если они не являются частью иммобилизации), так как они могут создавать артефакты на снимке и искажать изображение.
- Одежда: Предпочтительно надеть свободную, удобную одежду, не содержащую металлических элементов в области стопы.
- Сообщить о беременности: Женщинам детородного возраста следует обязательно сообщить врачу или рентгенлаборанту о возможной или подтвержденной беременности.
- Удаление гипсовых повязок: Если стопа находится в гипсовой повязке, рентген может быть проведен через гипс, но для более детальной оценки иногда требуется снятие повязки по указанию врача.
Минимальная подготовка к рентгену стопы включает снятие металлических предметов, ношение свободной одежды и обязательное информирование о беременности, что обеспечивает качество снимков и безопасность пациента.
6. Порядок проведения процедуры рентгена стопы
Процедура рентгена стопы обычно занимает всего несколько минут и является безболезненной.
Рентген стопы – быстрая и безболезненная процедура, которая включает несколько стандартных этапов.
6.1. Стандартные проекции
Для полноценной оценки состояния стопы обычно выполняются несколько проекций, позволяющих визуализировать кости и суставы под разными углами.
-
Прямая (дорсоплантарная или переднезадняя) проекция:
- Позиционирование: Пациент лежит на спине или сидит, стопа располагается на кассете или детекторе, подошвой вниз. Рентгеновская трубка центрируется над средней частью стопы.
- Что видно: Позволяет оценить плюсневые кости, фаланги, клиновидные и ладьевидную кости, суставные щели между ними. Хорошо видны вальгусные/варусные отклонения пальцев, ширина суставных щелей плюснефаланговых суставов.
Прямая проекция рентгена стопы, выполняемая при положении стопы подошвой вниз, предоставляет детальный обзор плюсневых костей, фаланг и мелких костей предплюсны, а также суставных щелей, что важно для оценки деформаций и травм.
-
Боковая (латеральная) проекция:
- Позиционирование: Пациент лежит на боку или сидит, исследуемая стопа располагается на боковой поверхности на кассете/детекторе. В некоторых случаях просят согнуть колено противоположной ноги.
- Что видно: Оценивается профиль костей предплюсны (таранная, пяточная, ладьевидная, кубовидная), голеностопный и подтаранный суставы, а также продольный свод стопы. Эта проекция критически важна для измерения углов свода стопы при плоскостопии, а также для выявления переломов пяточной и таранной костей.
Боковая проекция рентгена стопы позволяет детально изучить профиль костей предплюсны, голеностопный и подтаранный суставы, а также оценить продольный свод, что является ключевым для диагностики переломов и плоскостопия.
-
Косая проекция (медиальная или латеральная):
- Позиционирование: Стопа повернута под углом 30-45 градусов. Наиболее распространенной является косая проекция с внутренней ротацией стопы (медиальная косая), чтобы лучше визуализировать средний отдел стопы.
- Что видно: Позволяет лучше оценить кости предплюсны (клиновидные, кубовидную, ладьевидную), предплюсне-плюсневые суставы (сустав Лисфранка), а также основания плюсневых костей. Часто используется для диагностики переломов оснований плюсневых костей или повреждений сустава Лисфранка.
Косая проекция, особенно медиальная, улучшает визуализацию костей предплюсны и предплюсне-плюсневых суставов, что критически важно для диагностики травм среднего отдела стопы.
6.2. Специализированные и дополнительные проекции
В зависимости от клинической ситуации могут потребоваться дополнительные проекции:
- Рентгенограммы с нагрузкой (стоя): Выполняются в прямой и боковой проекциях под весом тела пациента. Необходимы для оценки степени плоскостопия, стабильности суставов, а также для выявления стрессовых переломов, которые могут быть незаметны на снимках без нагрузки [12].
- Проекция по Харрису (Harris View) или проекция для подтаранного сустава: Для оценки таранно-пяточного сочленения, часто используется при подозрении на тарзальную коалицию или травмы заднего отдела стопы.
- Проекция по Бродену (Broden View): Специальная проекция для детальной оценки заднего отдела подтаранного сустава.
- Проекция для сесамовидных костей (Morton View): Используется для визуализации сесамовидных костей первого пальца стопы при подозрении на их перелом или воспаление.
Дополнительные проекции, такие как снимки с нагрузкой или специализированные виды, позволяют получить более точную информацию о динамических изменениях, мелких костях и суставах, что критически важно для комплексной диагностики.
6.3. Радиационная безопасность
Современное рентгенологическое оборудование минимизирует дозу облучения. Рентгенлаборант использует индивидуальные средства защиты (свинцовые фартуки) для защиты пациента и себя от рассеянного излучения. Доза облучения при рентгене стопы относительно низка и сравнима с естественным фоновым излучением, которому человек подвергается в течение нескольких дней [13].
Радиационная безопасность обеспечивается использованием современного оборудования и средств защиты, что делает дозу облучения при рентгене стопы минимальной и сопоставимой с естественным фоновым излучением.
7. Как интерпретировать результаты рентгена стопы
Интерпретация рентгенограмм стопы требует систематического подхода и глубоких знаний анатомии и патологии. Как правило, этим занимается врач-рентгенолог, который составляет заключение. Однако знание основных принципов полезно и для лечащего врача.
Интерпретация рентгена стопы, выполняемая рентгенологом, основывается на систематическом анализе с учетом анатомии и патологий, что является ключевым для постановки диагноза.
7.1. Систематический подход к анализу (ABCS)
Универсальный мнемонический принцип для анализа костно-суставных рентгенограмм:
- A – Alignment (Конгруэнтность/Соосность): Оценка положения костей относительно друг друга, конгруэнтности суставных поверхностей, отсутствия вывихов или подвывихов. Также оценивается соосность по оси конечности.
- B – Bones (Кости): Детальная оценка каждой кости на предмет:
- Целостность: Наличие переломов (трещины, осколки, смещение).
- Плотность: Участки остеопороза (просветление), остеосклероза (уплотнение), кисты.
- Контуры: Ровность, наличие периостальных реакций (утолщение надкостницы при воспалении или опухоли), экзостозов.
- C – Cartilage (Хрящи) / Cartilage Spaces (Суставные щели): Косвенная оценка состояния суставных хрящей по ширине суставных щелей. Сужение щели указывает на дегенерацию хряща (артроз), расширение – на вывих или скопление жидкости.
- S – Soft Tissues (Мягкие ткани): Хотя рентген плохо визуализирует мягкие ткани, можно отметить:
- Отек: Утолщение мягких тканей вокруг сустава или кости.
- Инородные тела: Рентгеноконтрастные.
- Кальцификаты: В сухожилиях, связках, бурсах.
- Газ: При газовой гангрене или открытых переломах.
Систематический анализ рентгенограмм по принципу ABCS (Конгруэнтность, Кости, Суставные щели, Мягкие ткани) позволяет комплексно оценить состояние стопы, выявляя переломы, дегенеративные изменения, воспаления и другие патологии.
7.2. Особенности интерпретации у детей (зоны роста)
У детей крайне важно помнить о наличии эпифизарных зон роста, которые могут быть ошибочно приняты за переломы. Зоны роста имеют ровные, четкие края и располагаются симметрично на обеих стопах. Переломы ростковых зон (по Салтеру-Харрису) имеют свои специфические признаки. Сравнение с рентгенограммой здоровой стопы (если необходимо) может помочь в дифференциальной диагностике.
При интерпретации детских рентгенограмм необходимо учитывать наличие зон роста, которые могут имитировать переломы, и дифференцировать их, при необходимости, путем сравнения со здоровой конечностью.
7.3. Примеры рентгенограмм при распространенных патологиях
-
Клинический случай 1: Перелом пяточной кости.
- Анамнез: Пациент 45 лет упал с высоты 2 метров, приземлившись на пятки. Выраженная боль, отек в области пятки, невозможность опоры на стопу.
- Рентгенограмма: На боковой проекции пяточной кости обнаруживается линия перелома с нарушением целостности кортикального слоя, возможна импрессия пяточного бугра и изменение угла Белера. На прямой проекции могут быть видны изменения в подтаранном суставе.
При переломе пяточной кости, вызванном падением с высоты, рентген выявляет линию перелома и изменение анатомических углов, подтверждая диагноз.
-
Клинический случай 2: Продольное плоскостопие 2 степени.
- Анамнез: Пациент 30 лет жалуется на боли в стопах и голенях после длительной ходьбы, быструю утомляемость. Визуально – уплощение свода стопы.
- Рентгенограмма: Выполнены рентгенограммы обеих стоп в боковой проекции с нагрузкой. На снимках наблюдается снижение высоты продольного свода, увеличение таранно-пяточного угла (угол Белера менее 20°), угол Меллера более 130°, уплощение угла продольного свода. Отмечается расширение медиальной части суставной щели таранно-ладьевидного сустава.
При продольном плоскостопии рентген стопы с нагрузкой демонстрирует снижение высоты продольного свода и изменение характерных углов, что подтверждает диагноз и степень деформации.
-
Клинический случай 3: Ревматоидный артрит с поражением стоп.
- Анамнез: Пациентка 55 лет с давним диагнозом ревматоидного артрита, жалуется на боли и деформации мелких суставов стоп.
- Рентгенограмма: На снимках стоп в прямой проекции видны множественные сужения суставных щелей плюснефаланговых и межфаланговых суставов, краевые эрозии суставных поверхностей, околосуставной остеопороз, подвывихи в плюснефаланговых суставах (особенно II-V пальцев) по типу "фибулярного отклонения".
Рентгенография стоп у пациентов с ревматоидным артритом выявляет характерные для заболевания сужения суставных щелей, эрозии и подвывихи, что подтверждает активность процесса и степень поражения.
7.4. Клинические рекомендации и алгоритмы принятия решений
Согласно российским и международным клиническим рекомендациям [14, 15]:
- При острой травме стопы: Рентген стопы в 2-3 проекциях (прямая, боковая, косая) является обязательным первичным исследованием для исключения переломов и вывихов. При отрицательном результате и сохранении сильных болей, особенно в области среднего отдела стопы, необходимо рассмотреть КТ для исключения скрытых повреждений (например, переломы предплюсны, повреждения Лисфранка).
- При подозрении на плоскостопие или другие деформации: Рентген стоп в 2 проекциях с нагрузкой (стоя) является золотым стандартом для объективной оценки степени деформации.
- При хронических болях, артритах, артрозах: Рентген стопы позволяет оценить структурные изменения в суставах и костях, определить стадию заболевания. В некоторых случаях, для более детальной оценки мягких тканей или хрящей, может быть рекомендовано МРТ или УЗИ.
- При диабетической стопе: Рентген является базовым методом для выявления остеомиелита, нейроостеоартропатии (стопы Шарко) и инородных тел. При подозрении на остеомиелит, при отсутствии явных изменений на рентгене, рекомендовано МРТ.
Рентген стопы является неотъемлемой частью диагностического алгоритма при травмах, деформациях, хронических заболеваниях и диабетической стопе, с учетом необходимости перехода к КТ или МРТ при недостаточной информативности.
Клинические рекомендации четко определяют место рентгена стопы в диагностическом алгоритме, указывая на его обязательность при острых травмах, деформациях и хронических заболеваниях, а также необходимость дополнения другими методами при специфических задачах.
8. Средняя стоимость услуги
Стоимость рентгена стопы варьируется в зависимости от региона, типа медицинского учреждения (государственная или частная клиника), количества выполняемых проекций (1, 2 или 3), использования цифрового оборудования и необходимости консультации специалиста.
- В России: Средняя стоимость рентгена одной стопы в двух проекциях составляет от 800 до 2500 рублей. Дополнительные проекции или рентген обеих стоп с нагрузкой увеличивают стоимость.
- За рубежом (например, США, Европа): Стоимость может быть значительно выше, от 50 до 300 USD/EUR, в зависимости от страхового покрытия и выбранной клиники.
Средняя стоимость рентгена стопы в России колеблется от 800 до 2500 рублей за одну стопу в двух проекциях, в то время как за рубежом она может быть существенно выше, завися от множества факторов.
9. Вопрос-ответы
9.1. Насколько безопасен рентген стопы?
Рентген стопы считается безопасной процедурой. Доза облучения минимальна и не представляет значительного риска для здоровья. Современное цифровое оборудование позволяет еще больше снизить дозу. Врач всегда соотносит потенциальную пользу от исследования с минимальным риском облучения.
Рентген стопы является безопасным исследованием с минимальной дозой облучения, а его польза для диагностики значительно превосходит потенциальные риски.
9.2. Как часто можно делать рентген стопы?
Нет строгого ограничения по частоте, но каждое исследование должно быть обосновано клинической необходимостью. Врачи стремятся соблюдать принцип ALARA. Обычно повторные снимки делают для контроля консолидации переломов или динамики заболевания, через определенные промежутки времени, рекомендованные лечащим врачом.
Частота рентгена стопы определяется клинической необходимостью и принципом ALARA, с повторными снимками для контроля лечения или динамики заболевания.
9.3. Можно ли увидеть на рентгене растяжение связок или повреждение сухожилий?
На рентгене напрямую увидеть растяжение связок или повреждение сухожилий невозможно, так как это мягкотканные структуры. Однако, косвенные признаки, такие как отрывные переломы костей в местах прикрепления связок, расширение суставных щелей (при разрыве связок), или скопление жидкости, могут указывать на их повреждение. Для прямой оценки мягких тканей лучше подходят УЗИ и МРТ.
Рентген не визуализирует мягкие ткани напрямую, но косвенные признаки, такие как отрывные переломы или расширение суставных щелей, могут указывать на повреждение связок, для прямой оценки которых предпочтительнее УЗИ или МРТ.
9.4. Нужно ли направление на рентген стопы?
Да, для проведения рентгена стопы обычно требуется направление от лечащего врача (травматолога, ортопеда, хирурга, терапевта). Это необходимо для обоснования исследования, правильного определения проекций и последующей интерпретации результатов в контексте клинической картины.
Для рентгена стопы необходимо направление от врача, что обеспечивает обоснованность исследования, правильное выполнение и корректную интерпретацию результатов.
10. Заключение
Рентгенологическое исследование стопы – это незаменимый и высокоинформативный метод диагностики, который лежит в основе обследования пациентов с травмами, деформациями и различными заболеваниями костно-суставного аппарата стопы у взрослых и детей. Понимание анатомии стопы, правильный выбор проекций, соблюдение мер радиационной безопасности и систематический подход к интерпретации снимков позволяют получить максимально точную информацию для постановки диагноза, планирования лечения и оценки его эффективности. Несмотря на развитие более современных методов визуализации, таких как КТ и МРТ, рентген стопы продолжает оставаться первичным и наиболее доступным инструментом в арсенале врача, обеспечивающим быстрое и точное решение многих клинических задач.
Рентген стопы сохраняет свою ключевую роль как первичный, доступный и информативный метод диагностики широкого спектра патологий, от травм до деформаций, являясь фундаментом для дальнейших клинических решений.
Рентген стопы является фундаментальным и высокоинформативным методом, который, благодаря своей доступности и способности быстро предоставлять точную информацию о костных структурах, остается незаменимым в первичной диагностике патологий стопы у всех возрастных групп.
Список сокращений
- ABCS – Alignment, Bones, Cartilage, Soft Tissues (мнемоническое правило для оценки рентгенограмм)
- ALARA – As Low As Reasonably Achievable (Принцип минимизации лучевой нагрузки)
- CR – Computed Radiography (Компьютерная рентгенография)
- DR – Digital Radiography (Прямая цифровая рентгенография)
- КТ – Компьютерная томография
- МРТ – Магнитно-резонансная томография
- УЗИ – Ультразвуковое исследование
Краткий глоссарий
- Артроз (Остеоартроз): Дегенеративно-дистрофическое заболевание суставов, характеризующееся разрушением суставного хряща и изменением суставных поверхностей костей.
- Артрит: Воспалительное заболевание суставов.
- Вальгусная деформация: Отклонение сегмента конечности (например, пальца стопы) наружу от средней
Популярные вопросы и ответы
1
Что такое рентген стопы и для чего он нужен?
Рентген стопы – это диагностический метод, использующий рентгеновские лучи для получения изображения костных структур стопы. Этот метод является одним из наиболее распространенных и фундаментальных методов диагностики в травматологии, ортопедии и ревматол
2
Какие основные показания для проведения рентгена стопы?
Рентген стопы назначается в широком спектре клинических ситуаций, когда необходимо оценить состояние костных структур и суставов. Основные показания включают травматические повреждения (переломы, вывихи), дегенеративно-дистрофические заболевания (артроз),
3
Существуют ли противопоказания для проведения рентгена стопы?
Абсолютным противопоказанием является беременность. Относительные противопоказания и ограничения включают многократные исследования в короткий промежуток времени, низкую информативность для мягких тканей (для которых лучше подходят УЗИ или МРТ), невозможн
4
Как нужно подготовиться к рентгену стопы?
Подготовка к рентгену стопы минимальна: необходимо снять с ноги все металлические предметы (ювелирные украшения, часы), так как они могут создавать артефакты на снимке. Предпочтительно надеть свободную, удобную одежду. Женщинам детородного возраста следуе
5
Может ли рентген стопы показать растяжение связок или повреждение сухожилий?
На рентгене напрямую увидеть растяжение связок или повреждение сухожилий невозможно, так как это мягкотканные структуры. Однако косвенные признаки, такие как отрывные переломы костей в местах прикрепления связок, расширение суставных щелей (при разрыве св
6
Насколько безопасен рентген стопы и как часто его можно делать?
Рентген стопы считается безопасной процедурой. Доза облучения минимальна и не представляет значительного риска для здоровья, а современное цифровое оборудование позволяет еще больше ее снизить. Нет строгого ограничения по частоте, но каждое исследование д
