Ультразвуковое исследование (УЗИ) орбиты глаза: Комплексный клинический обзор
Введение
Ультразвуковое исследование (УЗИ) орбиты и глазного яблока является фундаментальным, неинвазивным и высокоинформативным методом диагностики в современной офтальмологии и смежных дисциплинах. Этот метод, основанный на анализе отраженных от тканевых структур ультразвуковых волн, позволяет в реальном времени визуализировать анатомические структуры глаза, ретробульбарного пространства, зрительного нерва и глазодвигательных мышц. Благодаря своей безопасности (отсутствие ионизирующего излучения), доступности и возможности многократного повторения, УЗИ является методом первого выбора при непрозрачности оптических сред глаза (катаракта, гемофтальм, помутнение роговицы) и занимает ключевую позицию в диагностике широкого спектга патологий у взрослых и детей.
УЗИ орбиты - это краеугольный камень неинвазивной офтальмологической диагностики, обеспечивающий быструю и безопасную визуализацию структур глаза и окружающих его тканей, что особенно ценно при невозможности проведения прямой офтальмоскопии.
Анатомия орбиты глаза и ее визуализация при УЗИ
Для корректной интерпретации сонограмм необходимо четкое понимание анатомии орбиты и того, как ее структуры отображаются на ультразвуковом изображении. Орбита представляет собой костное вместилище для глазного яблока и его придатков.
Глазное яблоко (Bulbus oculi)
Глазное яблоко в норме имеет шаровидную форму. При УЗИ визуализируются его основные структуры:
- Роговица и передняя камера: Роговица видна как тонкая гиперэхогенная линия. Передняя камера, заполненная водянистой влагой, анэхогенна (черная).
- Радужка и хрусталик: Радужка представляет собой тонкую линейную структуру. Хрусталик в норме анэхогенный, ограниченный гиперэхогенными передней и задней капсулами.
- Стекловидное тело: Занимает большую часть глазного яблока, в норме полностью анэхогенно. Появление в нем эхосигналов свидетельствует о патологии (деструкция, кровоизлияние).
- Внутренние оболочки: Сетчатка, сосудистая оболочка и склера визуализируются как единый гиперэхогенный комплекс на задней стенке глаза. Отдифференцировать их друг от друга при УЗИ в норме невозможно.
При ультразвуковом исследовании нормальное глазное яблоко представляет собой анэхогенную структуру с четко очерченными гиперэхогенными оболочками, что служит отправной точкой для выявления любых патологических изменений.
Ретробульбарное пространство
Это пространство позади глазного яблока, заполненное жировой клетчаткой, в которой проходят зрительный нерв, сосуды и глазодвигательные мышцы.
- Зрительный нерв (Nervus opticus): Визуализируется как гипоэхогенная, лентовидная структура, идущая от заднего полюса глаза к вершине орбиты. Он окружен субарахноидальным пространством, которое в норме не расширено.
- Глазодвигательные мышцы: Прямые мышцы (верхняя, нижняя, медиальная, латеральная) видны как гипоэхогенные ленты, расходящиеся от вершины орбиты и прикрепляющиеся к склере.
- Ретробульбарная клетчатка: В норме имеет среднюю, относительно гомогенную эхогенность.
Состояние ретробульбарного пространства, включая диаметр зрительного нерва и структуру мышц, является ключевым диагностическим маркером для выявления воспалительных, опухолевых и травматических поражений орбиты.
Принципы и методология ультразвукового исследования орбиты
УЗИ орбиты использует высокочастотные датчики (обычно 7.5-15 МГц и выше) и включает в себя несколько режимов сканирования.
Основные режимы сканирования
- A-сканирование (Amplitude modulation): Одномерный метод, представляющий отраженные сигналы в виде вертикальных пиков на горизонтальной линии. Используется для точного измерения размеров структур (например, передне-задней оси глаза, толщины опухоли).
- B-сканирование (Brightness modulation): Двухмерный метод, формирующий изображение среза тканей в реальном времени. Яркость точек на экране пропорциональна интенсивности отраженного эхо-сигнала. Это основной режим для анатомической оценки структур орбиты.
- Цветовое допплеровское картирование (ЦДК) и энергетический допплер (ЭД): Методы, позволяющие оценить наличие, направление и скорость кровотока в сосудах орбиты и внутриопухолевых сосудах. Незаменимы для дифференциальной диагностики новообразований и сосудистых мальформаций.
Комбинированное использование A-, B-режимов и допплерографии формирует комплексный подход, позволяя не только визуализировать патологический очаг, но и оценить его гемодинамику и произвести точные биометрические измерения.
Клинические показания к проведению УЗИ орбиты
Показания к проведению УЗИ орбиты чрезвычайно широки и охватывают практически все разделы офтальмологии.
Показания у взрослых
- Непрозрачность оптических сред: Катаракта, помутнение роговицы, выраженный гипопион, гемофтальм, эндофтальмит. УЗИ является единственным методом визуализации заднего отрезка глаза в таких случаях Источник: American Academy of Ophthalmology - aao.org (дата обращения: 15.01.2025).
- Травма глаза и орбиты: Оценка целостности оболочек глаза, выявление инородных тел (особенно рентген-негативных), ретробульбарных гематом, отслойки сетчатки или сосудистой оболочки.
- Подозрение на новообразование: Выявление, определение размеров, локализации и структуры опухолей глазного яблока (меланома, ретинобластома) и орбиты (гемангиома, лимфома, менингиома).
- Экзофтальм (выстояние глазного яблока): Дифференциальная диагностика причин, таких как эндокринная офтальмопатия (болезнь Грейвса), псевдотумор орбиты, новообразования.
- Воспалительные заболевания: Увеит, склерит, эндофтальмит, панофтальмит, неврит зрительного нерва, миозит, дакриоаденит, орбитальный целлюлит.
- Сосудистые заболевания: Каротидно-кавернозное соустье, тромбоз вен орбиты, ишемическая нейропатия.
- Отслойка сетчатки и сосудистой оболочки: Диагностика, определение типа и распространенности отслойки.
- Оценка зрительного нерва: Измерение диаметра оболочек зрительного нерва (ДОЗН) как косвенный неинвазивный метод оценки внутричерепного давления (ВЧД) Источник: PubMed Central - ncbi.nlm.nih.gov/pmc/ (дата обращения: 16.01.2025).
Показания у детей
- Подозрение на ретинобластому: УЗИ - ключевой метод первичной диагностики, позволяющий выявить опухоль и наличие в ней кальцинатов.
- Врожденные аномалии: Микрофтальм, анофтальм, колобома, персистирующее гиперпластическое первичное стекловидное тело (ПГПСТ).
- Ретинопатия недоношенных: Оценка состояния стекловидного тела и сетчатки на поздних стадиях.
- Травмы: Выявление повреждений и инородных тел, часто скрытых из-за отека век и нежелания ребенка сотрудничать при осмотре.
- Воспалительные заболевания: Пресептальный и орбитальный целлюлит, оценка формирования субпериостального абсцесса.
Спектр показаний к УЗИ орбиты охватывает травматические, воспалительные, онкологические и сосудистые патологии, являясь незаменимым инструментом как в плановой, так и в экстренной офтальмологической помощи для всех возрастных групп.
Противопоказания и ограничения метода
Абсолютных противопоказаний к проведению УЗИ орбиты практически не существует благодаря его неинвазивности и отсутствию лучевой нагрузки. Однако существуют относительные противопоказания и ограничения.
Относительные противопоказания
- Проникающее ранение глазного яблока с открытой раной: Давление датчиком может привести к усугублению травмы и выпадению внутриглазных структур. В таких случаях исследование проводят с особой осторожностью, используя большое количество геля для создания "водяной подушки", либо откладывают до хирургического вмешательства.
- Выраженный болевой синдром и блефароспазм: Могут затруднить проведение исследования.
- Инфекционные поражения кожи век и конъюнктивы: Требуют соблюдения строгих правил асептики.
Ограничения метода
- Операторозависимость: Точность и информативность исследования напрямую зависят от квалификации и опыта специалиста.
- Ограниченная визуализация вершины орбиты: Костные структуры создают акустические тени, затрудняя оценку патологий в области зрительного канала и верхней глазничной щели. В этих случаях предпочтительны КТ или МРТ.
- Трудности в дифференциальной диагностике: Некоторые образования могут иметь схожую эхо-картину, что требует комплексной оценки с привлечением других методов визуализации и клинических данных.
Несмотря на высокую диагностическую ценность, УЗИ орбиты имеет свои ограничения, связанные с операторозависимостью и физическими свойствами ультразвука, что диктует необходимость интеграции метода с КТ и МРТ для комплексной оценки патологий вершины орбиты.
Подготовка пациента и оборудования
Специальной подготовки со стороны пациента для проведения УЗИ орбиты обычно не требуется.
Подготовка пациента
- Пациенту объясняют ход процедуры, ее безболезненность и безопасность.
- Необходимо снять контактные линзы перед исследованием.
- Макияж с области глаз желательно удалить.
- При наличии глазных протезов следует сообщить об этом врачу.

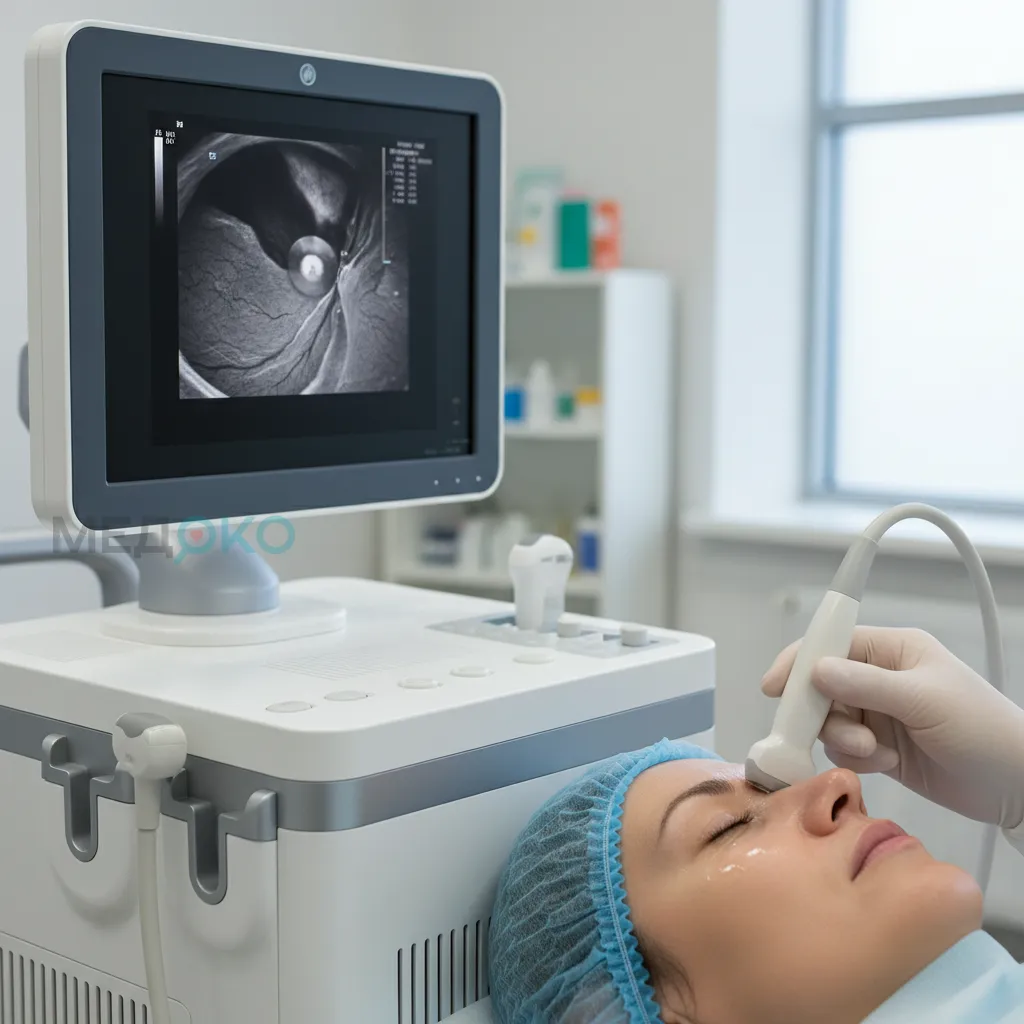

Подготовка оборудования
- Используется ультразвуковой сканер с высокочастотным линейным датчиком (7.5-15 МГц).
- Для исследования необходим стерильный, гипоаллергенный акустический гель.
- В аппарате выбирается предустановленная программа (пресет) для исследования малых органов или непосредственно для офтальмологии. Настройки усиления (Gain) и глубины сканирования (Depth) оптимизируются для получения четкого изображения.
Процедура УЗИ орбиты не требует сложной подготовки от пациента, однако ключевым фактором успеха является правильная настройка оборудования и выбор соответствующего датчика специалистом.
Протокол проведения УЗИ орбиты глаза
Исследование проводится в положении пациента лежа на спине. Существует два основных доступа: транспальпебральный (через закрытое веко) и трансоккулярный (контактный, через роговицу после анестезии). Наиболее распространен транспальпебральный метод.
Этапы исследования
- Нанесение геля: На закрытое веко пациента наносится обильное количество акустического геля.
- Позиционирование датчика: Врач устанавливает датчик на веко, избегая избыточного давления на глазное яблоко.
- Сканирование: Проводится систематическое сканирование в нескольких стандартных проекциях:
- Аксиальная: Датчик располагается горизонтально или вертикально по центру глаза. Пациента просят смотреть прямо. Эта проекция идеальна для оценки хрусталика, стекловидного тела, диска зрительного нерва и макулярной области.
- Сагиттальная: Датчик располагается вертикально и перемещается от медиального к латеральному краю орбиты.
- Трансверсальная (коронарная): Датчик располагается горизонтально и перемещается от верхнего к нижнему краю орбиты.
- Динамические пробы: Пациента просят двигать глазами в разных направлениях (вверх, вниз, вправо, влево). Это позволяет оценить подвижность внутриглазных структур (например, отслоенной сетчатки), а также функцию глазодвигательных мышц.
- Оценка ретробульбарного пространства: Особое внимание уделяется оценке зрительного нерва, его оболочек и глазодвигательных мышц.
- Допплерография: При необходимости проводится оценка кровотока в центральной артерии и вене сетчатки, а также в других сосудах орбиты.
Стандартизированный протокол сканирования, включающий статические проекции и динамические пробы, является залогом полного и всестороннего обследования, минимизируя риск пропуска патологии.
Интерпретация результатов и ультразвуковая семиотика основных патологий
Интерпретация сонограмм требует глубоких знаний анатомии и патофизиологии. Ниже приведены характерные УЗ-признаки некоторых распространенных состояний.
Патологии стекловидного тела и сетчатки
- Гемофтальм (кровоизлияние в стекловидное тело): В начальной стадии визуализируются подвижные эхогенные включения. По мере организации сгустка формируются мембраны и тяжи, ограничивающие подвижность.
- Отслойка сетчатки: Визуализируется как эхогенная, подвижная мембрана в стекловидном теле, "прикрепленная" к диску зрительного нерва и зубчатой линии. При тотальной отслойке имеет V-образную форму (воронкообразная отслойка).
- Отслойка сосудистой оболочки (хориоидеи): В отличие от отслойки сетчатки, имеет вид гладких, куполообразных, неподвижных эхогенных структур, не доходящих до диска зрительного нерва.
УЗИ позволяет с высокой точностью дифференцировать гемофтальм от отслойки сетчатки, что является критически важным для определения тактики лечения пациента.
Внутриглазные новообразования
Выявление характерных УЗ-признаков, таких как форма, внутренняя эхо-структура и наличие кальцинатов, играет решающую роль в дифференциальной диагностике внутриглазных опухолей.
Патологии орбиты
- Эндокринная офтальмопатия (болезнь Грейвса): Характеризуется веретенообразным утолщением брюшка глазодвигательных мышц (чаще нижней и медиальной прямых) при интактных сухожилиях.
- Псевдотумор орбиты (идиопатическое воспаление): Может поражать любые структуры орбиты. Характерно утолщение мышц вместе с сухожилиями, инфильтрация ретробульбарной клетчатки, утолщение склеры (задний склерит). Часто определяется Т-знак - скопление жидкости в теноновом пространстве вокруг зрительного нерва.
- Неврит зрительного нерва: Утолщение зрительного нерва. Проба с ротацией глаза может быть положительной (симптом "качания"). Измерение диаметра оболочек зрительного нерва (ДОЗН) > 5.8 мм с высокой чувствительностью указывает на повышенное ВЧД. Источник: Journal of the Neurological Sciences - jns-journal.com (дата обращения: 19.01.2025).
УЗИ орбиты эффективно дифференцирует причины экзофтальма, в частности, позволяя отличить эндокринную офтальмопатию от воспалительного псевдотумора по характеру поражения глазодвигательных мышц.
Сравнительные таблицы
Таблица 1. Сравнение методов визуализации орбиты (УЗИ, КТ, МРТ)
| Критерий |
УЗИ орбиты |
КТ орбиты |
МРТ орбиты |
| Принцип метода |
Ультразвуковые волны |
Рентгеновское излучение |
Магнитно-резонансное поле |
| Ионизирующее излучение |
Нет |
Есть |
Нет |
| Визуализация мягких тканей |
Отличная (глазное яблоко, мышцы) |
Удовлетворительная |
Превосходная (нервы, жировая клетчатка) |
| Визуализация костных структур |
Не визуализирует |
Превосходная |
Плохая |
| Оценка кровотока |
Да (Допплер) |
Да (с контрастом) |
Да (МР-ангиография) |
| Доступность и стоимость |
Высокая доступность, низкая стоимость |
Средняя доступность и стоимость |
Низкая доступность, высокая стоимость |
| Необходимость контраста |
Не требуется |
Часто требуется |
Часто требуется |
| Противопоказания |
Открытая травма глаза |
Беременность, аллергия на йод |
Металлические импланты, клаустрофобия |
| Ключевое применение |
Патологии глазного яблока, передней части орбиты, динамическая оценка |
Травмы, костные патологии, оценка вершины орбиты |
Опухоли, воспаления, патологии зрительного нерва, демиелинизирующие заболевания |
Таблица 2. Ультразвуковая семиотика основных патологий орбиты
| Патология |
Характерные B-скан признаки |
Характерные допплеровские признаки |
| Отслойка сетчатки |
Подвижная V-образная гиперэхогенная мембрана, связанная с ДЗН. |
Кровоток не регистрируется. |
| Гемофтальм |
Множественные подвижные эхогенные включения, со временем формирующие тяжи. |
Кровоток не регистрируется. |
| Меланома хориоидеи |
Грибовидное/куполообразное образование с низкой эхогенностью, акустической пустотой. |
Регистрируется внутренний кровоток ("сосудистая пульсация"). |
| Ретинобластома |
Эхогенное образование с гиперэхогенными включениями (кальцинатами) и акустической тенью. |
Часто определяется васкуляризация. |
| Эндокринная офтальмопатия |
Веретенообразное утолщение брюшка прямых мышц, сухожилия интактны. |
Может быть усиление кровотока в мышцах. |
| Псевдотумор орбиты |
Утолщение мышц вместе с сухожилиями, Т-знак, инфильтрация клетчатки. |
Выраженная васкуляризация в активную фазу. |
Средняя стоимость услуги
Стоимость УЗИ орбиты глаза варьируется в зависимости от региона, типа медицинского учреждения (государственное или частное), используемого оборудования и объема исследования (один или оба глаза, с допплерографией или без). В среднем по Российской Федерации на 2024-2025 год стоимость процедуры находится в диапазоне от 1500 до 5000 рублей. В государственных учреждениях по полису ОМС исследование проводится бесплатно при наличии направления от врача.
Стоимость УЗИ орбиты является доступной для большинства пациентов, что в сочетании с высокой информативностью делает его экономически эффективным методом диагностики.
Заключение
Ультразвуковое исследование орбиты и глазного яблока - это мощный, безопасный и доступный диагностический инструмент в руках офтальмолога и врача лучевой диагностики. Метод незаменим при оценке состояния внутриглазных структур при непрозрачных оптических средах, в экстренной диагностике травм, а также в дифференциальной диагностике причин экзофтальма и выявлении новообразований. Современные технологии, включая допплерографию, значительно расширили возможности метода. Несмотря на наличие таких высокотехнологичных методов, как КТ и МРТ, УЗИ сохраняет свою уникальную нишу и часто является первым и достаточным методом визуализации, направляющим дальнейшую диагностическую и лечебную тактику.
Благодаря сочетанию безопасности, информативности и доступности, УЗИ орбиты прочно утвердилось в качестве стандарта первичной визуализации в офтальмологии, обеспечивая быструю и точную диагностику широкого спектра заболеваний.
Список сокращений
- УЗИ - Ультразвуковое исследование
- КТ - Компьютерная томография
- МРТ - Магнитно-резонансная томография
- ЦДК - Цветовое допплеровское картирование
- ДЗН - Диск зрительного нерва
- ДОЗН - Диаметр оболочек зрительного нерва
- ВЧД - Внутричерепное давление
- ОМС - Обязательное медицинское страхование
Краткий глоссарий
- Анэхогенный - Участок, не отражающий ультразвуковые волны, на изображении выглядит черным (например, жидкость).
- Гиперэхогенный - Участок с высокой отражающей способностью, на изображении выглядит светлым, белым (например, кость, кальцинат, оболочки глаза).
- Гипоэхогенный - Участок с низкой отражающей способностью, на изображении выглядит темнее окружающих тканей (например, мышцы, некоторые опухоли).
- Акустическая тень - Область отсутствия эхо-сигнала позади плотной структуры (кальцината, инородного тела), которая полностью отражает или поглощает ультразвук.
- Ретробульбарный - Расположенный позади глазного яблока.
- Экзофтальм - Выстояние глазного яблока из орбиты.
- Гемофтальм - Кровоизлияние в стекловидное тело.
Список литературы
- Клинические рекомендации "Меланома кожи и слизистых оболочек" (2024). Министерство Здравоохранения Российской Федерации. - URL: https://cr.minzdrav.gov.ru/clin-rec (дата обращения: 18.01.2025).
- Тарасова Л.Н., Киселева Т.Н. Ультразвуковые исследования в офтальмологии. Руководство для врачей. - М.: ГЭОТАР-Медиа, 2021. - 192 с.
- Аветисов С.Э., Егоров Е.А., Мошетова Л.К., Нероев В.В., Тахчиди Х.П. Офтальмология: национальное руководство. - М.: ГЭОТАР-Медиа, 2019. - 752 с.
- Катькова Е.А. Ультразвуковая диагностика заболеваний глаза и орбиты. Практическое руководство. - Видар-М, 2018. - 288 с.
- Нероев В.В., Рябина М.В., Зайцева О.В. Возможности ультразвуковой диагностики в оценке состояния зрительного нерва при его заболеваниях // Вестник офтальмологии. - 2020. - №136(3). - С. 89-96. - URL: https://www.elibrary.ru (дата обращения: 20.01.2025).
- DiBernardo, C., & Greenberg, E. (2016). Ocular and Orbital Ultrasound. Ultrasound Clinics, 11(1), 125-141. - URL: https://www.sciencedirect.com (дата обращения: 14.01.2025).
- American Academy of Ophthalmology. Ophthalmic Ultrasound: A Practical Guide. - URL: https://www.aao.org (дата обращения: 15.01.2025).
- Sheth, K. N., et al. (2014). Optic nerve sheath diameter on admission is not predictive of outcome in subarachnoid hemorrhage. Neurocritical Care, 21(3), 441-446. - URL: https://pubmed.ncbi.nlm.nih.gov/ (дата обращения: 17.01.2025).
- Gottlieb, M., & Holladay, D. (2019). Ocular Ultrasound for the Detection of Retinal Detachment. The Journal of Emergency Medicine, 57(2), 209-211. - URL: https://www.jem-journal.com (дата обращения: 19.01.2025).
- Radiopaedia.org. Ocular ultrasound. - URL: https://radiopaedia.org/articles/ocular-ultrasound (дата обращения: 21.01.2025).
Популярные вопросы и ответы
1
Это больно? УЗИ делают прямо по глазу?
Процедура, как правило, безболезненна. Исследование проводится через закрытое веко, на которое наносится специальный гель. Врач водит по веку датчиком, не оказывая сильного давления на глаз.
2
Это безопасно? Есть ли какое-то облучение, как при рентгене?
УЗИ глаза — это абсолютно безопасный метод. В его основе лежат звуковые волны, а не ионизирующее излучение, как при рентгене или КТ. Поэтому исследование можно проводить многократно без вреда для здоровья, в том числе детям и беременным женщинам.
3
Зачем мне назначили УЗИ глаза? Обычного осмотра у окулиста недостаточно?
УЗИ позволяет врачу «заглянуть» внутрь глаза и за него, когда обычный осмотр затруднен, например, из-за катаракты, кровоизлияния или сильного воспаления. Этот метод помогает детально оценить состояние сетчатки, стекловидного тела, зрительного нерва и друг
4
Нужно ли мне как-то готовиться к этому исследованию?
Специальная подготовка не требуется. Рекомендуется прийти на исследование без макияжа на глазах. Если вы носите контактные линзы, их необходимо будет снять непосредственно перед процедурой. В остальном никаких ограничений по питанию или приему лекарств не
5
Что это исследование может показать? Сможет ли оно определить причину ухудшения моего зрения?
УЗИ может выявить множество патологий: отслойку сетчатки, кровоизлияния, помутнения в стекловидном теле, инородные тела, новообразования внутри глаза и в орбите, а также воспалительные изменения мышц и зрительного нерва. Это важный диагностический инструм
6
Как долго длится процедура и смогу ли я сразу после нее сесть за руль?
Само исследование обычно занимает 10–20 минут. Так как процедура проводится через закрытые веки и не требует применения капель, расширяющих зрачок, зрение после нее не меняется. Как правило, вы сразу можете вернуться к своим обычным делам, включая вождени
