Ультразвуковое исследование (УЗИ) стопы: клинический обзор
Ультразвуковое исследование стопы и голеностопного сустава представляет собой высокоинформативный, неинвазивный и доступный метод диагностики, позволяющий в режиме реального времени оценивать состояние мягкотканных структур: сухожилий, связок, мышц, нервов, синовиальных оболочек и суставов. В современной ревматологии, травматологии и ортопедии УЗИ стопы является инструментом первой линии для диагностики широкого спектра патологий, от травматических повреждений до воспалительных и дегенеративных заболеваний.
УЗИ стопы - ключевой метод визуализации мягких тканей, обеспечивающий быструю и точную диагностику без лучевой нагрузки, что делает его незаменимым в клинической практике.

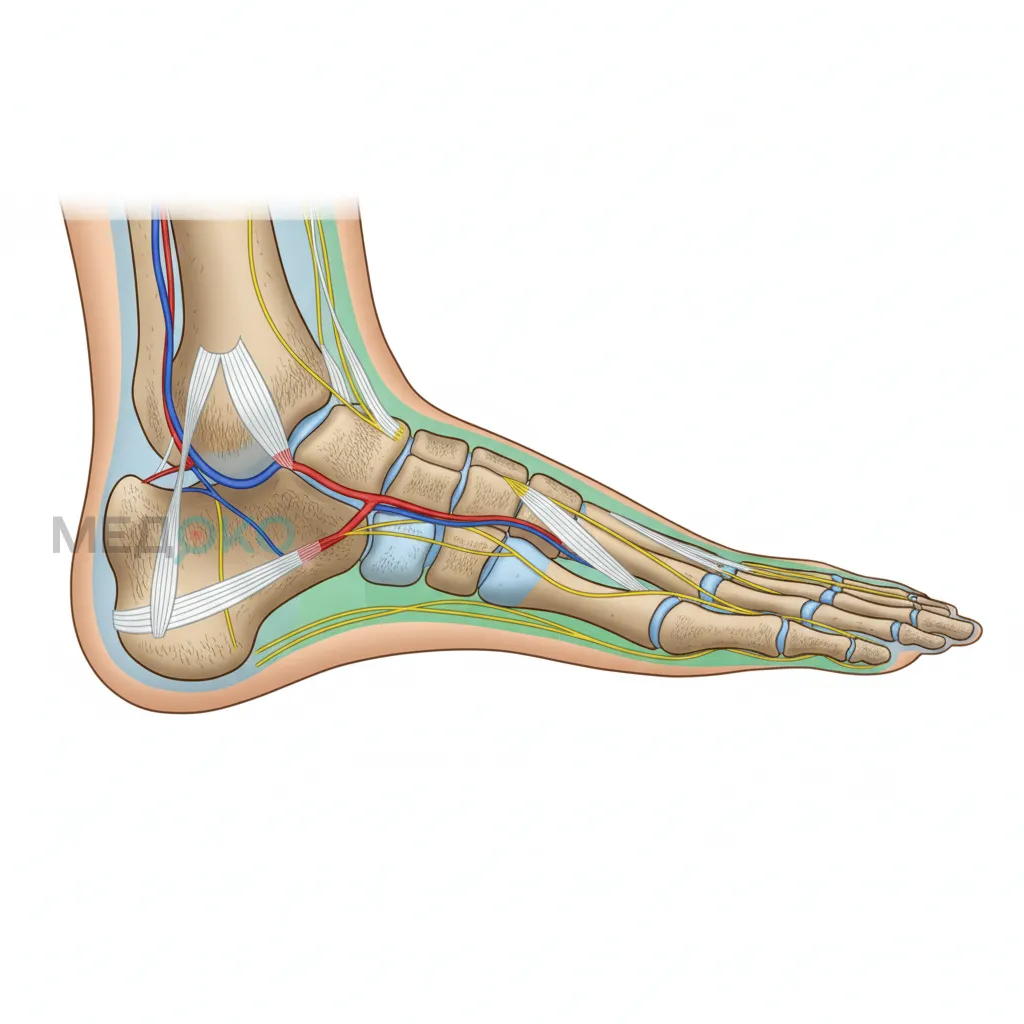

Анатомия стопы для ультразвуковой диагностики
Понимание топографической анатомии стопы является основой для качественного проведения и интерпретации результатов УЗИ. Врач ультразвуковой диагностики последовательно осматривает стопу по четырем основным поверхностям: дорсальной (тыльной), плантарной (подошвенной), медиальной (внутренней) и латеральной (наружной).
Костные структуры и суставы
Кости стопы (кости предплюсны, плюсны и фаланги пальцев) на УЗИ визуализируются как гиперэхогенные (ярко-белые) линейные структуры с четким, ровным контуром. Суставной хрящ виден как гипоэхогенная (темная) полоска, покрывающая суставные поверхности. Оценка состояния кортикального слоя кости позволяет выявлять эрозии, остеофиты, стрессовые переломы и поднадкостничные гематомы. Особое внимание уделяется суставам: голеностопному, подтаранному, суставу Шопара (таранно-ладьевидно-пяточно-кубовидный) и Лисфранка (предплюсне-плюсневые).
На УЗИ костная ткань служит важным анатомическим ориентиром; оценка ее контура и прилежащего суставного хряща позволяет диагностировать артриты, артрозы и последствия травм.
Связочный аппарат
Связки стопы на УЗИ представляют собой фибриллярные, умеренно гиперэхогенные структуры, соединяющие кости. Наиболее клинически значимыми являются латеральный связочный комплекс голеностопного сустава (передняя таранно-малоберцовая, пяточно-малоберцовая связки), медиальный (дельтовидная связка), а также связки суставов Лисфранка и Шопара. УЗИ позволяет оценить их целостность, толщину, структуру и выявить признаки растяжения или разрыва.
Ультразвуковая оценка связок стопы критически важна при диагностике острых и хронических травм, позволяя точно определить степень повреждения.
Сухожилия и мышцы
Сухожилия визуализируются как гиперэхогенные структуры с характерной пучковой (фибриллярной) структурой в продольном сечении и овальной или округлой формой в поперечном. Ключевые сухожилия для исследования:
- Ахиллово сухожилие: самое мощное сухожилие, оценивается его толщина, структура, наличие кальцинатов, разрывов.
- Сухожилия сгибателей и разгибателей пальцев: осматриваются на тыльной и подошвенной поверхностях.
- Сухожилия малоберцовых мышц (длинной и короткой): проходят позади латеральной лодыжки.
- Сухожилие задней большеберцовой мышцы: ключевой стабилизатор медиального свода стопы.
- Плантарная фасция (подошвенный апоневроз): мощная фиброзная структура на подошвенной поверхности стопы, идущая от пяточного бугра к основаниям пальцев.
Оценка сухожилий и плантарной фасции при помощи УЗИ является "золотым стандартом" в диагностике тендинитов, тендовагинитов, разрывов и плантарного фасциита.
Нервы и сосуды
Нервы на УЗИ имеют "сотовую" структуру в поперечном сечении (гипоэхогенные нервные пучки, окруженные гиперэхогенной соединительной тканью). Основные объекты исследования - задний большеберцовый нерв в тарзальном канале и межпальцевые нервы, особенно в третьем и четвертом межплюсневых промежутках (локализация невромы Мортона). Сосуды (артерии и вены) легко идентифицируются с помощью допплеровских методик.
УЗИ позволяет выявлять компрессионные невропатии (например, синдром тарзального канала) и объемные образования нервной ткани, такие как неврома Мортона.
Что такое УЗИ стопы и его преимущества
Ультразвуковое исследование основано на принципе эхолокации. Ультразвуковой датчик (трансдьюсер) излучает высокочастотные звуковые волны, которые проникают в ткани тела. Волны отражаются от границ сред с разной акустической плотностью и возвращаются к датчику. Компьютер анализирует время и интенсивность возвращенных сигналов и преобразует их в двухмерное изображение в реальном времени.
Главное преимущество УЗИ стопы - возможность динамического исследования. Врач может попросить пациента подвигать стопой или пальцами, создавая напряжение в определенных структурах (стресс-тесты), чтобы оценить их функциональное состояние, стабильность суставов или выявить соударение (импинджмент) тканей. Это недоступно для статичных методов, таких как МРТ или КТ.
Основные преимущества метода:
- Отсутствие ионизирующего излучения: Безопасно для всех категорий пациентов, включая детей и беременных женщин.
- Высокое разрешение для поверхностных структур: УЗИ превосходит МРТ в визуализации фибриллярной структуры сухожилий и мелких нервов.
- Исследование в реальном времени: Позволяет проводить динамические пробы и оценивать кровоток с помощью допплерографии.
- Доступность и низкая стоимость: Исследование значительно дешевле и доступнее, чем МРТ.
- Возможность навигации для инвазивных процедур: УЗИ-контроль используется для точного введения лекарственных препаратов (блокады, PRP-терапия) или аспирации жидкости.
Совокупность преимуществ, включая безопасность, доступность, высокое разрешение и возможность динамической оценки, делает УЗИ стопы методом выбора для диагностики большинства патологий мягких тканей.
Показания к проведению УЗИ стопы
Показания к УЗИ стопы охватывают широкий спектр клинических ситуаций у взрослых и детей.
Травматические повреждения
- Подозрение на частичные или полные разрывы связок (например, после подворачивания стопы).
- Повреждения сухожилий (ахиллова, малоберцовых мышц, задней большеберцовой мышцы).
- Ушибы мягких тканей с формированием гематом.
- Подозрение на стрессовый (усталостный) перелом (визуализация периостальной реакции).
Воспалительные и дегенеративные заболевания
- Плантарный фасциит (пяточная шпора): УЗИ позволяет оценить толщину и структуру фасции, выявить признаки воспаления и отека [Источник: EULAR - eular.org (дата обращения: 15.02.2025)].
- Тендиниты, тендовагиниты, тендинозы: воспаление и дегенерация сухожилий (например, ахиллодиния).
- Артриты: ревматоидный, подагрический, псориатический. УЗИ выявляет синовит (утолщение синовиальной оболочки), выпот в суставе, эрозии костной ткани, наличие кристаллов (при подагре) [Источник: Клинические рекомендации "Ревматоидный артрит" - cr.minzdrav.gov.ru (дата обращения: 20.01.2026)].
- Бурситы: воспаление синовиальных сумок (например, ретрокальканеальный бурсит).
- Артрозы: оценка состояния суставного хряща, наличия остеофитов.
Объемные образования
- Ганглиозные кисты (гигромы): анэхогенные образования с четкими контурами.
- Неврома Мортона: гипоэхогенное веретенообразное утолщение межпальцевого нерва, обычно в 3-м межплюсневом промежутке.
- Липомы, фибромы и другие доброкачественные опухоли мягких тканей.
- Дифференциальная диагностика злокачественных новообразований (требует дальнейшего подтверждения).
Компрессионные невропатии
- Синдром тарзального (предплюсневого) канала: сдавление заднего большеберцового нерва. УЗИ может выявить причину компрессии (ганглий, варикозные вены, посттравматический фиброз).
УЗИ стопы в педиатрии
- Врожденные аномалии развития (например, коалиция костей предплюсны).
- Болезнь Келера (асептический некроз ладьевидной кости).
- Повреждения зон роста.
- Диагностика плоскостопия и оценка состояния сухожилия задней большеберцовой мышцы.
Широкий спектр показаний от травм до системных заболеваний делает УЗИ стопы универсальным диагностическим инструментом в руках ортопеда, травматолога, ревматолога и хирурга.
![Процесс проведения УЗИ стопы пациенту]()
Противопоказания и ограничения при проведении УЗИ
Противопоказания
Абсолютных противопоказаний к проведению УЗИ стопы не существует. Это одно из самых безопасных диагностических исследований. Относительными противопоказаниями могут служить:
- Наличие открытых ран, ожогов или выраженных кожных заболеваний в области исследования, которые делают невозможным контакт датчика с кожей.
- Наложенная гипсовая или полимерная повязка (исследование возможно через "окно" в повязке, но его информативность будет ограничена).
Ограничения метода
Несмотря на все преимущества, УЗИ имеет ряд ограничений:
- Операторозависимость: Качество и точность исследования напрямую зависят от квалификации и опыта врача.
- Ограниченная визуализация костных структур: УЗИ не позволяет оценить внутреннюю структуру кости (костный мозг), для этого предназначены КТ и МРТ.
- Трудности при визуализации глубоких структур: Глубоко расположенные связки и суставы (например, подтаранный сустав) могут быть плохо видны, особенно у пациентов с выраженным отеком или подкожно-жировой клетчаткой.
- Акустическая тень: Костные структуры создают позади себя "тень", которая мешает осмотру тканей, расположенных глубже.
Несмотря на отсутствие абсолютных противопоказаний, эффективность УЗИ стопы ограничена квалификацией специалиста и физическими свойствами ультразвука, что требует комплексного подхода к диагностике.
Как подготовиться к исследованию
Специальной подготовки к УЗИ стопы не требуется. Пациенту не нужно соблюдать диету или ограничивать прием жидкости.
Рекомендации для пациента:
- Надеть удобную, свободную одежду, которая позволит легко освободить для исследования голень и стопу.
- Снять компрессионный трикотаж (чулки, гольфы) перед процедурой.
- Если ранее проводились другие исследования стопы (рентген, МРТ, КТ), рекомендуется взять с собой их результаты и заключения для сравнения.
- Сообщить врачу о травмах, операциях и жалобах, чтобы он мог уделить проблемной зоне особое внимание.
Простота подготовки к УЗИ стопы является одним из его преимуществ, делая процедуру доступной для проведения в любое время без предварительных ограничений для пациента.
Порядок проведения процедуры КТ
Процедура УЗИ стопы занимает в среднем от 15 до 30 минут.
Этапы исследования:
- Положение пациента: Пациент располагается на кушетке, как правило, лежа на спине или на животе, в зависимости от исследуемой области.
- Нанесение геля: Врач наносит на кожу стопы специальный прозрачный гель на водной основе. Гель необходим для обеспечения плотного контакта датчика с кожей и устранения воздушной прослойки, которая мешает прохождению ультразвуковых волн.
- Сканирование: Врач прикладывает ультразвуковой датчик к коже и, плавно перемещая его с легким нажимом, последовательно осматривает все анатомические структуры стопы. Используются высокочастотные линейные датчики (7-18 МГц) для оптимальной визуализации поверхностных структур.
- Протокол сканирования:
- Дорсальная (тыльная) поверхность: Оцениваются сухожилия разгибателей, передняя капсула голеностопного сустава, суставы Лисфранка.
- Медиальная (внутренняя) поверхность: Осматривается дельтовидная связка, сухожилие задней большеберцовой мышцы, сухожилия сгибателей, тарзальный канал.
- Латеральная (наружная) поверхность: Исследуется латеральный связочный комплекс, сухожилия малоберцовых мышц.
- Плантарная (подошвенная) поверхность: Детально изучается плантарная фасция, особенно место ее прикрепления к пяточной кости, а также межплюсневые промежутки для исключения невромы Мортона.
- Динамические пробы: Врач может попросить пациента совершать определенные движения (сгибание, разгибание, повороты стопы) для оценки стабильности связок и скольжения сухожилий.
- Допплерография: При необходимости используется цветовое или энергетическое допплеровское картирование для оценки васкуляризации (кровоснабжения) в синовиальной оболочке, сухожилиях или новообразованиях. Повышенная васкуляризация является признаком активного воспаления [Источник: PubMed Central - ncbi.nlm.nih.gov (дата обращения: 10.03.2025)].
Стандартизированный протокол сканирования с использованием динамических проб и допплерографии обеспечивает комплексную и всестороннюю оценку состояния всех структур стопы.
Как интерпретировать результаты УЗИ: норма и патология
Интерпретация результатов проводится врачом ультразвуковой диагностики. В заключении описываются все визуализированные структуры и выявленные отклонения от нормы.
Сонографические признаки основных патологий
- Плантарный фасциит: Утолщение фасции более 4 мм в месте прикрепления к пяточной кости, снижение ее эхогенности (гипоэхогенность) за счет отека, нечеткость контуров, возможна гиперваскуляризация при допплерографии.
- Разрыв ахиллова сухожилия: Полный разрыв визуализируется как анэхогенный (черный) дефект в структуре сухожилия, заполненный жидкостью (гематомой), с расхождением концов. Частичный разрыв - как локальное гипоэхогенное нарушение фибриллярной структуры.
- Тендинит/Тендовагинит: Утолщение сухожилия и/или его влагалища, снижение эхогенности, появление жидкости вокруг сухожилия, гиперваскуляризация при ЦДК.
- Разрыв связки: Нарушение целостности фибриллярной структуры, утолщение связки за счет отека и гематомы, гипоэхогенность. При динамической пробе (стресс-тесте) может выявляться избыточная подвижность в суставе.

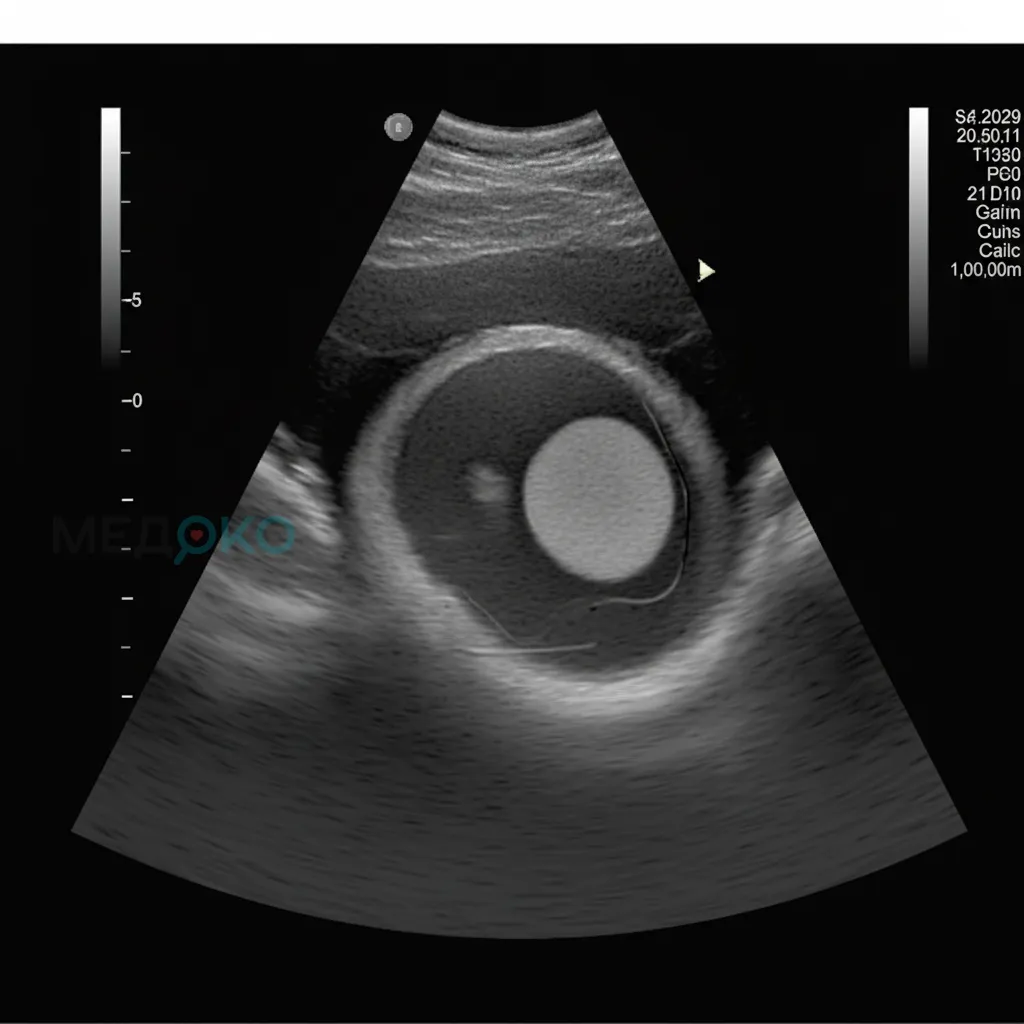

- Неврома Мортона: Гипоэхогенное, овальное или веретенообразное образование в межплюсневом промежутке, неразрывно связанное с межпальцевым нервом. При надавливании датчиком может возникать характерная боль (положительный симптом Малдера).
- Синовит/Артрит: Утолщение гипоэхогенной синовиальной оболочки, наличие анэхогенного или гетерогенного выпота в полости сустава, выраженная гиперваскуляризация синовии при энергетическом допплере, что является признаком активного воспаления.
Четкое знание сонографических признаков нормы и патологии позволяет врачу проводить точную дифференциальную диагностику и определять тактику лечения пациента.
Сравнительные таблицы
Таблица 1. Сравнение УЗИ с другими методами визуализации стопы
| Критерий |
Рентгенография |
УЗИ (Ультразвуковое исследование) |
КТ (Компьютерная томография) |
МРТ (Магнитно-резонансная томография) |
| Принцип |
Ионизирующее излучение |
Ультразвуковые волны |
Ионизирующее излучение |
Магнитное поле и радиоволны |
| Основной объект |
Костные структуры |
Мягкие ткани (сухожилия, связки, нервы, мышцы), поверхность кости |
Костные структуры, сложные переломы |
Мягкие ткани, костный мозг, хрящи |
| Визуализация мягких тканей |
Не визуализирует |
Отличная, особенно для поверхностных структур |
Низкая |
Отличная, "золотой стандарт" |
| Визуализация костей |
Отличная |
Только кортикальный слой (поверхность) |
Отличная, лучшая для сложных переломов |
Хорошая (особенно костный мозг) |
| Динамическое исследование |
Нет |
Да (основное преимущество) |
Нет |
Нет |
| Лучевая нагрузка |
Есть |
Нет |
Высокая |
Нет |
| Стоимость |
Низкая |
Низкая/Средняя |
Высокая |
Очень высокая |
| Доступность |
Высокая |
Высокая |
Средняя |
Низкая |
Таблица 2. УЗ-дифференциальная диагностика боли в области пятки
| Патология |
Ключевые сонографические признаки |
| Плантарный фасциит |
Утолщение проксимальной части фасции (>4 мм), гипоэхогенность, нечеткость контуров, возможна интрафасциальная кальцификация. Гиперваскуляризация при ЦДК. |
| Тендинопатия ахиллова сухожилия |
Веретенообразное утолщение сухожилия (>6 мм), нарушение фибриллярной структуры, гипоэхогенные участки, неоваскуляризация (патологические сосуды) внутри сухожилия. |
| Ретрокальканеальный бурсит |
Наличие анэхогенной или гипоэхогенной жидкости в ретрокальканеальной сумке (между ахилловым сухожилием и пяточной костью). |
| Синдром Хаглунда |
Визуализация костного экзостоза (выступа) на задне-верхней поверхности пяточной кости, который может вызывать импинджмент и вторичный бурсит/тендинит. |
| Стрессовый перелом пяточной кости |
Может быть не виден в острой фазе. Позже - утолщение и прерывистость кортикального слоя, локальная периостальная реакция, поднадкостничная гематома. |
| Компрессия нерва Бакстера |
Прямая визуализация сдавления первой ветви латерального подошвенного нерва. Часто трудноопределима, диагноз ставится на основании косвенных признаков (атрофия мышцы, отводящей мизинец). |
Средняя стоимость услуги
Стоимость УЗИ стопы в России может значительно варьироваться в зависимости от нескольких факторов:
- Регион: В Москве и Санкт-Петербурге цены, как правило, выше, чем в других регионах.
- Статус клиники: Цены в крупных федеральных сетях, частных многопрофильных центрах и специализированных клиниках могут отличаться.
- Объем исследования: Цена может зависеть от того, исследуется ли одна стопа или обе, одна конкретная зона или проводится комплексное обследование стопы и голеностопного сустава.
- Квалификация врача: Исследование у врача с ученой степенью или высокой квалификационной категорией может стоить дороже.
В среднем, по состоянию на 2024 год, стоимость УЗИ одной стопы в России колеблется от 1 500 до 4 500 рублей.
Стоимость УЗИ стопы является переменной величиной, зависящей от географического положения, уровня медицинского учреждения и объема исследования, однако остается доступной по сравнению с КТ и МРТ.
Заключение
Ультразвуковое исследование стопы является мощным, безопасным и доступным диагностическим инструментом, играющим центральную роль в диагностике патологий мягких тканей. Его способность к визуализации в реальном времени, проведению динамических тестов и оценке кровотока делает его незаменимым методом для травматологов, ортопедов, ревматологов и спортивных врачей. УЗИ позволяет не только поставить точный диагноз при таких распространенных состояниях, как плантарный фасциит, тендинопатии и разрывы связок, но и осуществлять навигацию при лечебных манипуляциях и контролировать динамику заболевания на фоне терапии. Несмотря на некоторые ограничения, при выполнении опытным специалистом УЗИ стопы часто позволяет избежать более дорогих и менее доступных методов исследования, таких как МРТ.
В заключение, УЗИ стопы - это эффективный и экономически целесообразный метод первой линии, который должен широко применяться в клинической практике для быстрой и точной диагностики заболеваний и травм стопы и голеностопного сустава.
Список сокращений
- УЗИ - Ультразвуковое исследование
- МРТ - Магнитно-резонансная томография
- КТ - Компьютерная томография
- ЦДК - Цветовое допплеровское картирование
- ПРП (PRP) - Platelet-Rich Plasma (обогащенная тромбоцитами плазма)
- НПВП - Нестероидные противовоспалительные препараты
Краткий глоссарий
- Анэхогенный - Участок, не отражающий ультразвуковые волны, на изображении выглядит черным (например, жидкость).
- Гиперэхогенный - Участок с высокой отражающей способностью, на изображении выглядит ярко-белым (например, кость, кальцинат).
- Гипоэхогенный - Участок с пониженной отражающей способностью, на изображении выглядит темно-серым (например, отек, воспаление).
- Допплерография - Методика УЗИ для оценки скорости и направления кровотока.
- Плантарная фасция - Плотная соединительнотканная структура на подошве стопы, поддерживающая ее свод.
- Синовит - Воспаление синовиальной оболочки сустава.
- Тендинит - Воспаление сухожилия.
- Тендовагинит - Воспаление сухожильного влагалища.
Список литературы
- Клинические рекомендации "Ревматоидный артрит". Министерство Здравоохранения Российской Федерации. - URL: https://cr.minzdrav.gov.ru/recomend/120_1 (дата обращения: 20.01.2026).
- Клинические рекомендации "Подагра". Министерство Здравоохранения Российской Федерации. - URL: https://cr.minzdrav.gov.ru/recomend/696_1 (дата обращения: 22.01.2026).
- "Ультразвуковая диагностика в травматологии и ортопедии". Практическое руководство. Зубарев А.В., Гажонова В.Е. Москва, 2018.
- СМ-Клиника: "УЗИ стопы". - URL: https://www.smclinic.ru/services/uzi-stopy/ (дата обращения: 11.02.2025).
- ИНВИТРО: "УЗИ суставов стопы". - URL: https://www.invitro.ru/analizes/for-doctors/2171/16999/ (дата обращения: 12.02.2025).
- Bianchi S, Martinoli C. Ultrasound of the Musculoskeletal System. Springer, 2007. - URL: https://link.springer.com/book/10.1007/978-3-540-28163-4 (дата обращения: 05.03.2025).
- Nazarian LN. The Top 10 Reasons Musculoskeletal US Is an Important Medical Imaging Technique. Radiology. 2008;248(3):707-710. - URL: https://pubs.rsna.org/doi/10.1148/radiol.2483080277 (дата обращения: 07.03.2025).
- EULAR recommendations for the use of imaging in the diagnosis and management of spondyloarthritis in clinical practice. Ann Rheum Dis. 2015;74(6):1136-1149. - URL: https://www.eular.org (дата обращения: 15.02.2025).
- Draghi F, Gitto S, Bortolotto C, et al. Imaging of Morton's neuroma: a multimodality approach. J Ultrasound. 2021;24(4):499-507. - URL: https://www.ncbi.nlm.nih.gov/pmc/articles/PMC8568971/ (дата обращения: 10.03.2025).
- Lee JC, Healy JC. Musculoskeletal ultrasound of the ankle and foot. Semin Musculoskelet Radiol. 2005;9(3):250-259. - URL: https://pubmed.ncbi.nlm.nih.gov/16215814/ (дата обращения: 11.03.2025).
Популярные вопросы и ответы
1
Больно ли делать УЗИ стопы?
Нет, процедура абсолютно безболезненна. Вы можете ощущать только легкое давление датчика и прохладу от специального геля, который наносится на кожу для лучшего проведения ультразвуковых волн.
2
Почему мне назначили УЗИ, а не рентген при боли в пятке?
Рентген хорошо показывает состояние костей, например, костный вырост ("шпору"). Однако причиной боли чаще всего является воспаление мягких тканей — плантарной фасции. УЗИ позволяет детально оценить именно мягкие ткани: фасции, сухожилия, связки, что недос
3
Как долго длится исследование?
Само сканирование обычно занимает от 15 до 30 минут. Время зависит от того, какая область стопы исследуется и от сложности клинического случая.
4
Увидит ли УЗИ защемление нерва в стопе?
Да, УЗИ является высокоинформативным методом для диагностики сдавления (компрессии) нервов, например, при синдроме тарзального канала или для выявления невромы Мортона — утолщения нерва между пальцами.
5
Зачем врач просил двигать стопой во время процедуры?
Это называется динамическое исследование. Оно позволяет врачу оценить функцию связок и сухожилий в движении, проверить их стабильность и выявить проблемы, которые могут быть не видны в состоянии покоя. Это одно из ключевых преимуществ УЗИ.
6
Я получу диагноз сразу после исследования?
Врач ультразвуковой диагностики проводит исследование и составляет подробное заключение с описанием всех структур. Окончательный диагноз ставит ваш лечащий врач (ортопед, травматолог, ревматолог) на основе этого заключения, осмотра и других данных.
